用途 |
| |||||||
MTL100-EF/C型导轨式安装单相电子式有功电能表系我公司采用微电子技术与大规模集成电路，应用数字采样处理技术及SMT工艺等技术研制开发的拥有自主知识产权的单相两线有功电能表。该表技术性能合IEC 62053-21国际标准中1级单相有功电能表的相关技术要求，能直接地测量额定频率为50Hz或60Hz单相交流中负荷的有功电能的消耗。该表由7位LCD显示器显示有功用电量，具有性好、体积小、重量轻、外形美观、安装方便等特点。目前该表已获得中国颁发的证书 | ||||||||
功能特点 | ||||||||
● 35mm DIN标准导轨安装，合DIN EN 50022标准，或者板前式安装(安装孔中心距63 mm)，两种安装方式可由用户任意选择。 ● 6宽度(模数12.5mm)，合/T7121-1993标准。 ● 7位LCD显示器，标准配置6+1位(999999.1kWh)显示，可选择5+2位显示(请在定货时指明)。 ●标准配置无源电能脉冲输出(有性)，可选择无源远动电能脉冲输出(无性)，方便与各种AMR系统联接，合IEC 62053-31和DIN 43864标准。 ●两个LED分别指示电源状态(绿色)和电能脉冲信号(红色)。 ●标准配置不检测负荷电流潮流方向，可选择自动检测负荷电流潮流方向，并由一个单独的LED指示。 ●单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，合IEC 62053-21标准。 ●标准配置S型接线(底端进线，出线)，直接接入式使用，可选择接入式使用(产品配置代码IC)和PT & 接入式使用(产品配置代码HC)。 ●标准配置短的接线端子盖，可选择延长型接线端子盖，保护用电(产品配置代码JF)。
| ||||||||
技术参数 |
| |||||||
|
|
|
|
|
| |||
型号 | 参比电压 (V) | 电流规格 (A) | 起动电流 (A) | 缘性能 | ||||
MTL100-EF/C | 1级 | 127或230 | 5(30) 10(50) 20(100) | 0.02 0.04 0.08 | 交流电压试验4kV，历时1分钟，1.2/50us波形的脉冲电压试验6kV。 | |||
|
|
|
|
|
| |||
*若需要不同的参比电压或电流规格请咨询本公司的销售人员。 | ||||||||
|
|
|
|
|
| |||

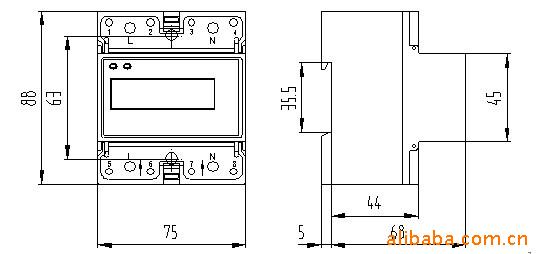

外形及安装尺寸 |
| |||||||
|
| |||||||
|
| |||||||

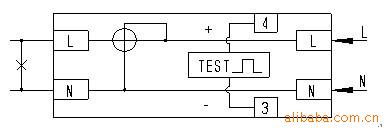

接线图(S型) |
| |||||||
| 接线端子 | 说明 | ||||||
L | 相线 | |||||||
| (底端进线，出线) | |||||||
N | 中性线 | |||||||
| (底端进线，出线) | |||||||
3和4 | 无源电能脉冲输出端口 | |||||||
