6610R系列液晶热(冷)量积算记录仪(配套型)，设计上采用高性能ARM微处理器和24位高速A/D，3.5英寸128*64高分辨率点阵式白底黑字液晶显示器，对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
★信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量。
★带各种流量计算模型。可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
★仪表具有贸易结算功能，可设置小流量补足、停电补足、以及流量付费功能，解决供需双方贸易结算纠纷。
★具有信号断线补偿功能，解决现场温度传感器、压力传感器发生故障造成的流量缺失。
★具有累积流量年、月、日报表功能；停电\上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。
★具有断电保护功能，FLASH存储器保存设置参数和历史数据，断电后数据保存。采用硬件时钟，掉电后也能准确运行。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。 |
|
 仪表面板
|
 |  |  | | 160*80mm(A型) | 80*160mm(B型) | 96*96mm(C型) | | | | |  | ①显示面板
②确认键
显示通道切换键
时标切换键
③光标下移键
④光标上移键
⑤光标左移键
⑥光标右移键 | | | | |
|

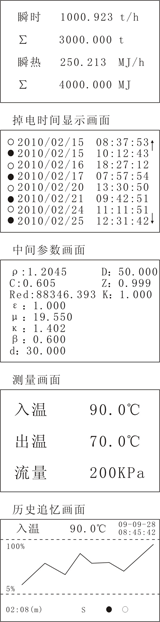

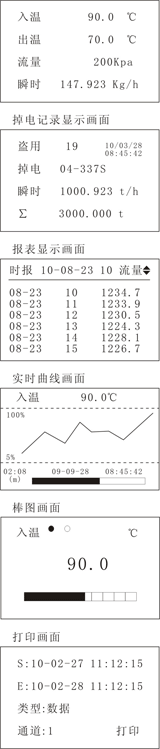

简易画面指示 |
| 测量显示一屏画面 | 测量显示二屏画面 |  |  |
|
|

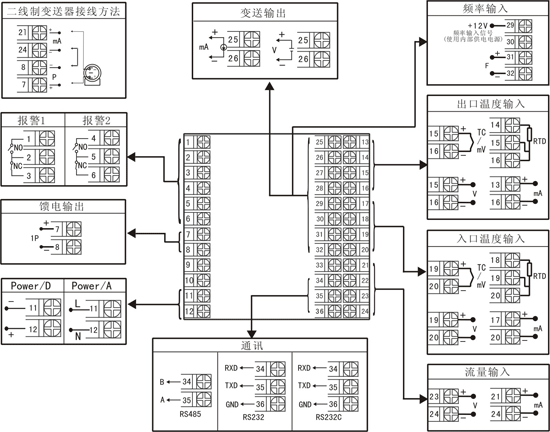

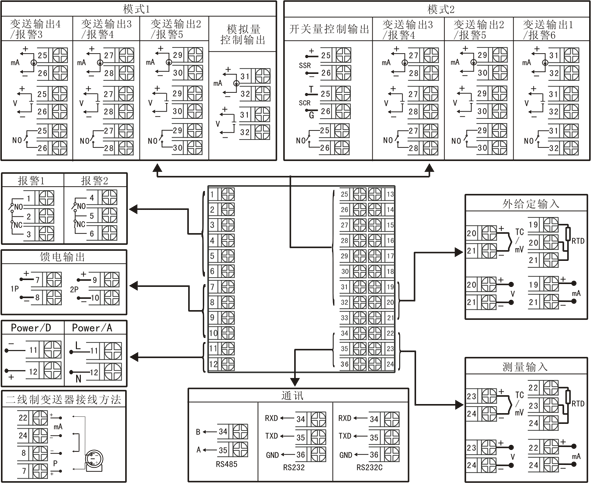

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
如RS485和RS232在同一组接线端子上，只能选择一种。 注2：横竖式仪表后盖接线端子的方向不一样，见示意图1 |
|
仪表选型 |
NHR-6610R-□- -□- -□-
热量积算记录仪 ① ② ③ ④ ⑤ ⑥ |
| ①规格尺寸 | ②报警输出 | | 代码 | 宽*高*深 | 代码 | 报警通道（继电器接点输出） | A
B
C | 160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式） | 2 | 2限报警 | | ③供电电源 | ④变送输出 | | 代码 | 电压范围 | 代码 | 输出通道 | A
D | AC/DC 100～240V(AC/50-60Hz)
DC 20～29V | 1 | 1路变送输出 | | ⑤通讯输出 | ⑥馈电输出 | | 代码 | 通讯接口 | 代码 | 馈电输出（输出电压） | X
D1
D2
D3 | 无输出
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口 | 1P | 1路馈电输出
如“2P（12）”表示馈电输出12V。 |
|
备注：
1、流量通道输入类型只选择电压、电流或者频率输入
2、仪表型号举例：
例1：NHR-6610R-B-2-A-1-D1-1P(4～20mA输入，4～20mA输出)
含义：热量积算记录仪，80*160*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯输出，1路馈电输出。
 输入信号类型(订货时请在选型后备注信号类型) |
|
| 信号类型 | 量程范围 | 信号类型 | 量程范围 | B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53 | 400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃ | Cu100
Pt100
BA1
BA2
0～400Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
频率F | -50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
-200.0～600.0℃
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
0～10KHZ |
|
输出信号类型(订货时请在选型后备注信号类型) |
信号类型 | 4-20mA | 1-5V | 0-10mA | 0-5V | 0-20mA | 0-10V(特殊定制) | 负载电阻RL | RL≤480Ω | RL≥250KΩ | RL≤960Ω | RL≥250KΩ | RL≤480Ω | RL≥4KΩ |
|
