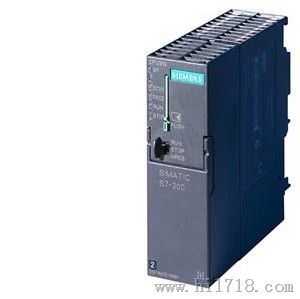

西门子CPU312西门子S7-300

产品价格：: 电议

产品型号：: 6ES7312-1AE14-0AB0

供应商等级：: 免企业未认证

经营模式：: 贸易商

企业名称：: 上海翰粤自动化系统设备有限公司

所属地区：: 上海市

发布时间：: 2013/7/6 8:10:32

产品搜索

Area of application

CPU 312，小的 S7-300 CPU。满足TIA简单应用的理想套件，实现诸如集成的通讯、数据管理和诊断等优势。可使用MPI或CP组网，但标准应用是单机-非组网运行。I/O通常以一个集中式组态结构进行连接。

Design

CPU 312 安装有：

微处理器;
处理器处理每条二进制指令的时间可达 100 ns。
扩展存储器;
与执行相关的程序段的 32 KB 高速 RAM（相当于约 10 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（ 4 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。
灵活的扩展能力;
多达 8 个模块，（1排结构）
MPI多点接口;
集成的 MPI 接口多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 6 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立多16个CPU组成的简单网络。

Functions

口令保护;
用户程序使用密码保护，可防止非法访问。
诊断缓冲;
诊断缓冲区中可存储后 500 个错误和中断事件，其中的 100 个事件可以长期保留。
免维护的数据后备;
如果发生断电，则可通过 CPU 将所有保持性数据自动写入到 SIMATIC 微型存储卡（MMC 卡）上，且将在再次通电时保持不变。

可参数化的特性

可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：

MPI多点接口;
定义站地址
重启动/循环时间特性；
循环时间以及负载限制，以及自检测功能
时钟存储器；
设定地址
防护等级；
定义程序和数据的访问权限
系统诊断；
定义诊断报警的处理和范围
看门狗中断；
周期设定
时钟中断;
设定起始日期、起始时间和间隔周期

显示功能与信息功能

状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。
测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。
信息功能；
您可以使用 PG 以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。

集成的通讯功能

PG/OP 通讯
全局数据通讯
S7 基本通讯
S7 通讯(只是服务器)

系统功能

CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。

详细信息请参见手册。

Technical Specifications

	6ES7 312-1AE14-0AB0
一般信息
硬件产品型号	01
固件型号	V3.3
工程组态
编程软件包	STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218）
电源电压
24 V DC	√
输入电流
电流消耗（额定值）	650 mA
电流消耗（空载），典型值	140 mA
冲击电流，典型值	3.5 A
I2t	1 A2·s
功耗
功耗，典型值	4 W
内存
工作存储器
集成	32 kbyte
可扩展	X
用于非易失性数据块的非易失性存储器的大小	32 kbyte
装载存储器
可插入(MMC)	√
可插入(MMC)，	8 兆字节
微型存储卡数据管理（后编程后），小值	10 a
后备
提供	√；通过 MMC 保证（免维护）
无电池	√；程序和数据
CPU 处理时间
位操作，典型	0.1 μs
字操作，典型	0.24 μs
定点数运算，典型	0.32 μs
浮点数运算，典型	1.1 μs
CPU 块
块数量（总数）	1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的数量。
DB
数量，	1,024；编号范围：1 到 16000
容量，	32 kbyte
FB
数量，	1,024；编号范围：0 到 7999
容量，	32 kbyte
FC
数量，	1,024；编号范围：0 到 7999
容量，	32 kbyte
OB
容量，	32 kbyte
嵌套深度
每个优先级	16
在一个错误 OB 中附加	4
计数器、定时器及其保持性
S7 计数器
数量	256
保持性
可调节	√
下限	0
上限	255
预置	Z0 ～ Z7
计数范围
下限	0
上限	999
IEC 计数器
提供	√
类型	SFB
数量	不限（只取决于 RAM 容量）
S7 定时器
数量	256
保持性
可调节	√
下限	0
上限	255
预置	无保持性
时间范围
下限	10 ms
上限	9,990 s
IEC 定时器
提供	√
类型	SFB
数量	不限（只取决于 RAM 容量）
数据区及其保持性
保持数据区域，总共	全部（包括存储器位、定时器、计数器）
标志
数量，	256 字节
可保持	√；MB 0 – MB 255
预设保持性	MB 0 - MB 15
时钟存储器的数量	8; 1个存储字节
数据块
保持性可调节	√；通过 DB 上的非保持性
预设保持性	√
局部数据
每个优先级，	32 KB；每个块 2 KB
地址区
I/O 地址区
输入	1,024 字节
输出	1,024 字节
过程映像
输入，可调节	1,024 字节
输出，可调节	1,024 字节
默认输入	128 字节
默认输出	128 字节
数字量通道
输入	256
输出	256
中央区的输入通道	256
中央区的输出通道	256
模拟量通道
输入	64
输出	64
中央区的输入通道	64
中央区的输出通道	64
硬件配置
机架，	1
每个机架的模块数量，多	8
扩展设备，	0
DP 主站的数量
集成	0
通过 CP	4
可运行的 FM 和 CP 数量（推荐）
FM	8
CP，点到点	8
CP, LAN	4
时间
时钟
软件时钟	√
电池后备和可同步	X；缓冲 X 可同步√
每天误差，	10 s；典型值：2 s
加电后时钟的行为	时钟在关闭电源时的时间处继续运行
运行小时计数器
数量	1
数量/数量范围	0
数值范围	0至2^31 小时（当使用 SFC 101时）
计数间隔	1 小时
保持性	√；在每次重启时必须重新启动
时钟同步
支持	√
至 MPI，主站	√
至 MPI，从站	√
在 AS 上，主站	√
在 AS 上，从站	X
接口
USB 接口数量	0
第 1 个接口
接口类型	内置 RS 485 接口
物理	RS 485
隔离	X
接口电源 (15-30 VDC)，	200 mA
功能性
MPI	√
DP 主站	X
DP 从站	X
点到点连接	X
MPI
服务
编程器/OP 通信	√
路由	X
全局数据通信	√
S7 基本通信	√
S7 通信	√；仅服务器，在一侧组态
S7 通信，作为客户端	X
S7 通信，作为服务器	√
传输速率	187.5 kbit/s
通信功能
编程器/OP 通信	√
数据记录路由	X
全局数据通信
支持	√
GD 环数量，值	8
GD 包数量，值	8
GD 包数量，发送器，	8
GD 包数量，接收器，	8
GD包的大小，	22 字节
GD 包大小（其中一致性的），	22 字节
S7 基本通信
支持	√
每个作业的用户数据，	76 字节
每个作业的用户数据（其中一致性数据），	76 字节；76 字节（带 X_SEND 或 X_RCV）；64 字节（带 X_PUT 或or X_GET，作为服务器）
S7 通信
支持	√
作为服务器	√
作为客户端	√；通过 CP 和可加载的功能块
每个作业的用户数据，	180 字节；采用 PUT/GET
每个作业的用户数据（其中一致性数据），	240 字节；作为服务器
S5 可兼容通信
支持	√；通过 CP 和可加载的 FC
连接数量
全部	6
S7 报文功能
报文功能可以登录站的数量，多	6；取决于为 PG/OP 和 S7 基本通信所组态的连接
过程诊断报文	√
可同时激活的 Alarm-S 块，多	300
调试功能
状态/控制
状态/控制变量	√
变量	输入、输出、位存储器、DB、定时器、计数器
变量的数量，多	30
其中状态变量，多	30
其中控制变量，多	14
强制
强制	√
强制，变量	输入，输出
变量的数量，多	10
状态块	√；多 2 个，同时
单步运行	√
断点数量	4
诊断缓冲区
提供	√
输入数量，	500
可调节	X
防电源故障	100；只保留后 100 项
运行期间可读条目的数量，值	499
可调节	√; 10 - 499
预置	10
环境条件
工作温度
小值	0 °C
值	60 °C
组态
编程
编程语言
LAD	√
FBD	√
STL	√
SCL	√
GRAPH	√
HiGraph®	√
命令集	见“指令表”
嵌套级	8
专门知识保护
用户程序保护/密码保护	√
块加密	√；带有 S7 块加密功能
外形尺寸
宽	40 mm
高度	125 mm
深	130 mm
重量
重量，约	270 g
