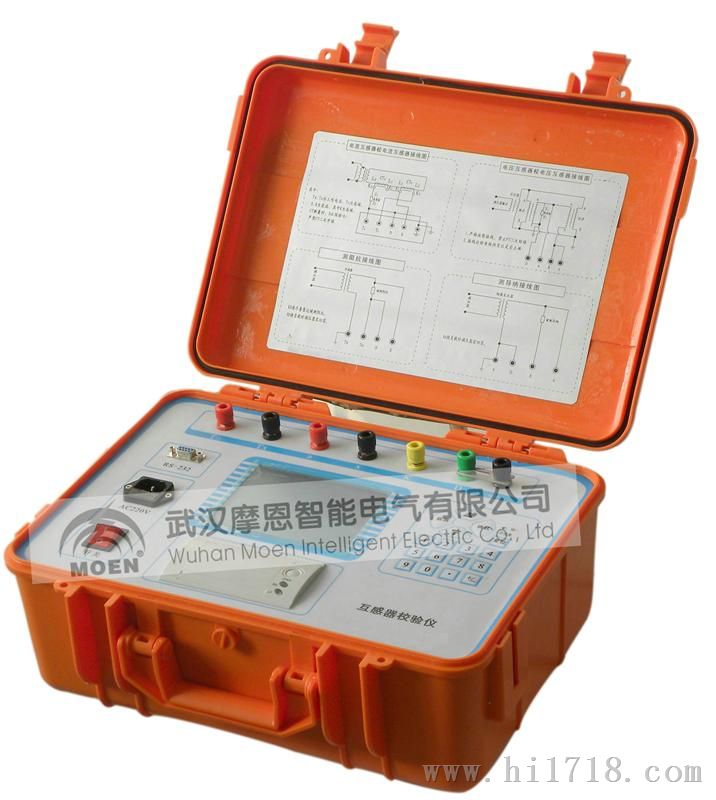

MEHG-C智能型电流互感器校验仪

1、智能型互感器校验仪采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用
2、全中文操作界面，界面美观
3、百分表、比差、角差采用特大字体显示，方便用户观测
4、本公司生产的智能型互感器校验仪完全满足JJG314-1993和JJG314-1994要求，自动采样
5、自动判断极性错误，变比错误
6、上位机软件具有虚拟仪器开放功能
7、彻底解决S级测量问题
8、自动切换量程
9、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题
10、功耗：＜15VA(不带微型打印机)
＜25VA(带微型打印机)
11、谐波抑制比：＞40db
12、外形尺寸(长×宽×高)：260×350×150mm³
13、重量：6kg

1、设备使用环境
 1)温度：5℃～40℃；相对湿度：<80%(25℃时)
 海拔高度：<2500m
 电源频率：50Hz±0.5Hz；电源电压：220V±5V
 2)测量范围：
 同相分量(%)：0.0001～200.0；分辨率：0.0001
 正交分量(分)：0.001～700.0；分辨率：0.001
 阻抗(Ω)：0.0001～20.0；分辨率：0.0001
 导纳(ms)：0.0001～20.0；分辨率：0.0001
 3)基本误差：
 同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1级可选)
 正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1级可选)
 “X”、“Y”——仪器的显示值
 “Dx,Dy”——仪器的量化误差
 Dx=2，Dy=5
 4)百分表：2级(有1级可选)
2、工作范围：
 1)电流：(1%～149%)In (In =5A)
 (5%～149%)In (In=1A)
 2)电压：(5%～149%)Un (Un =100V，150V，100V/)
 (5%～149%)Un(Un =100V/3)
3、工作负荷：
 1)电流：TO对TX＜0.12Ω cosΦ=1
 2)电压：a对x＜0.25VA (100V)
4、极性错误指示
 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示。
 注意：如果大于额定工作电流(电压)的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流
 (电压)，以免烧坏仪器。
5、变比错误指示：
 当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示。
6、绝缘和耐压试验及说明：
 端子TX()端子相通
 电源插座对外壳能承受1.5kV，1min耐压
