复式轴向型补偿器

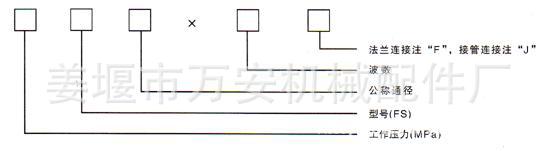

一、 轴向型复式波纹补偿器型号示例：
举例：0.6FS100×20F
表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
一、 轴向型复式波纹补偿器使用说明：
复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。法兰连接按机标81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
三、轴向型复式波纹补偿器对固定支座的作用力：
压力推力：Fp=100·P·A （N）
轴向弹力：Fx=Kx·X(N)
式中：P：工作压力或试验压力MPa
A：面积（查样本）cm2
Kx：补偿器轴向刚度N/mm
X：补偿器使用的轴向补偿量 mm
四、 轴向型复式波纹补偿器应用举例：
某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质温度Tmax=250℃，温度Tmin=0℃，疲劳破坏次数N=1500次。所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：
X=a·L·△T
=0.0133×85(250-0)
=283mm
式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J)
2、支座压力：
查样本0.6FS500×12J补偿器A=2445cm2 Kx=141N/mm
压力推力：Fp=100·P·A=100×0.6×2445=146700N
轴向弹力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
一、补偿器简介补偿器的功能及工作原理：
波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。是用以利用波纹管补偿器的弹性元件的伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现业中用途广泛。
二、补偿器执行标准：
金属波纹管采用GB/T12777-91
并参照美国＂＂EJMA＂＂标准，优化设计，结构合理，性能稳定，强度大，弹性好、疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni9奥氏体不锈钢，两端接管或法兰采用低碳钢或低合金钢。
金属波纹管----补偿器选用U形波，分单层和多层制成，有较大的补偿量，耐压可4Mpa，使用温度----1960C一≤450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。
三、补偿器连接方式：
补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式（地沟安装除外）
四、补偿器类型：
补偿器分为轴向型、横向型、角向型三大类型二十多个品种。
轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。
横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。
角向型补偿器包括：铰链补偿器、万向铰链补偿器等。
五、补偿器作用：
补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道运行，具有以下作用：
1.补偿吸收管道轴向、横向、角向热变形。
2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
六、我公司补偿器产品分类：圆形三波补偿器，圆形双波补偿器，圆形单波补偿器，矩形三波补偿器，矩形双波补偿器，矩形单波补偿器，型直埋式波纹补偿器，注填式套筒补偿器，直埋注填式套筒补偿器，轴向型复式波纹补偿器(FS型)，电厂烟风煤管道补偿器（FGFB型），不锈钢矩形波纹补偿器，轴向型复式拉杆补偿器，JX矩型膨胀节，YSTA通用型波纹补偿器，矩形圆角金属波纹膨胀节，BYZMF型煤粉管道新型三向波纹补偿器，套筒式补偿器，注油式直流介质无推力套筒补偿器，JXH型小拉杆横向波纹补偿器，JDH型大拉杆横向波纹补偿器，JJL型铰链波纹补偿器，ZYP型直管压力平衡波纹补偿器，曲管压力平衡型波纹补偿器，DBHKXW型大波纹板盒型可限位伸缩补偿器，JTW-D型风机盘管接头，JWY型无约束波纹补偿器，FGFB矩形烟、风、煤管道波纹补偿器，QB型球型补偿器，JTW型金属软管（通用软管），不锈钢减震波纹补偿器，不锈钢金属软管，矩形不锈钢补偿器，万向铰链波纹补偿器(WJY)，JDZ轴向型内压式波纹补偿器，YGFB圆形烟风煤粉管道波纹补偿器。
