压缩天然气减压站、CNG减压站

工作原理：

高压罐车内压缩天然气一般为0.5-20MPa，通过减压站将压力降为0.1-0.4MPa供用户使用。减压站工艺流程为：用高压软管将槽车内高压气体导入减压系统，压缩天然气经入口球阀和紧急切断阀进入换热器，将气体加热并经调压器、二级换热并经二级减压到设定压力0.1-0.4MPa，经过流量计计量供用户使用。当槽车压力小于1.2MPa时，站内流通能力明显减小，此时打开调压器的旁通阀，燃气可直接经过二级调压器调压后进入管网。

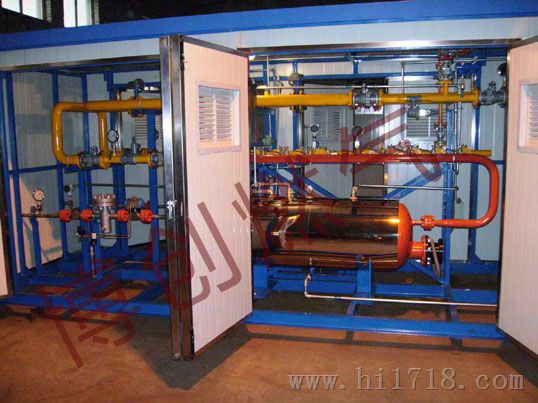

我公司生产的CNG减压设备结构形式一般为：两路调压（一用一备）、一路计量、两级换热、整体撬装式。

系统安全保护措施：

1、紧急切断：设备实行多点连锁、自动控制，即当燃气泄漏报警探测器超限，控制台分析中心根据信号指令控制电磁阀，立即将进口气动切断阀关闭，从而将进口管路关闭，保护下游设备不受损坏；
2、安全放散：当调压器后压力超安全放散阀会自动开启，排除多余的气体，维持管内气体压力；
3、静电保护：系统各管路之间均通过导电铜线连接，将管内气体流通产生的静电传输到地面，避免静电压升高产生火花造成危险。

结构与安装：

设备结构包括进口球阀、气动球阀、高压过滤器、换热器、调压器、二级换热器、二级调压器、紧急切断阀、流量仪表、出口阀门、安全放散阀、控制盘、压力表、温度计、压力传感器、温度传感器、燃气泄漏报警仪等组成。

设备的安装：

1、首先根据设备基础图和有关规范，制作设备基础，留有进出口管线和电缆位置，基础表面不平度小于10毫米。
2、将设备稳装在指定位置并用地脚螺栓固定。检查调压器上的气流箭头是否与安装管线的气流方向一致；检查燃气输配管线压力是否与调压器上标签所印的适合压力范围相符。
3、请参照我厂说明书详解与图示，安装设备，分别连接各燃气进出口管、热水进出口管、线缆等。
注：线缆连接必须由我公司人员到现场连接、我方将负责监督指导设备的安装。
4、按照有关规程进行检测、验收。
