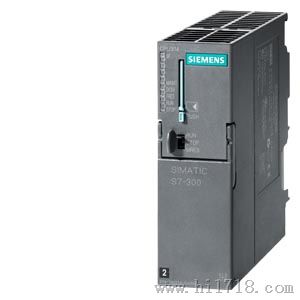

Overview
- 用于具有中等程序规模需求的应用
- 对二进制和浮点数运算具有较高的处理能力
CPU 运行需要 SIMATIC 微存储卡(MMC)
Area of application
CPU 314 用于对处理能力和响应速度有很高要求的场合。通过其工作存储器，该CPU也适用于中等规模的应用。
Design
CPU 314 安装有：
- 微处理器;
处理器对每条二进制指令的处理时间大约为 60 ns，每个浮点预算的时间为 0.59 μs。 - 扩展存储器;
与执行相关的程序段的 128 KB 高速 RAM（相当于约 42 K 指令）可以为用户程序提供足够的空间；
SIMATIC 微型存储卡（ 8 MB）作为程序的装载存储器，还允许将项目（包括符号和注释）存储在 CPU 中。 - 灵活的扩展能力;
多达 32 个模块，（4排结构） - MPI多点接口;
集成的 MPI 接口多可以同时建立与 S7-300/400 或编程设备、PC、OP 的 12 条连接。在这些连接中，始终为编程器和 OP 分别预留一个连接。通过“全局数据通讯”，MPI可以用来建立多16个CPU组成的简单网络。
Functions
- 口令保护;
用户程序使用密码保护，可防止非法访问。 - 诊断缓冲;
诊断缓冲区中可存储后 500 个错误和中断事件，其中的 100 个事件可以长期保留。 - 免维护的数据后备;
如果电源中断，CPU 将所有数据（多达 64 KB）自动写到 SIMATIC 微型存储卡（MMC 卡）上，从而使数据可以在电压恢复后再次使用，且不会发生改变。
可参数化的特性
可以使用 STEP 7 对 S7 的组态、属性以及CPU的响应进行参数设置：
- MPI多点接口;
定义站地址 - 重启动/循环时间特性；
循环时间以及负载限制，以及自检测功能 - 保持范围；
定义具有保持功能的存储位、计数器、定时器和数据块的数量 - 时钟存储器；
设定地址 - 防护等级；
定义程序和数据的访问权限 - 系统诊断；
定义诊断报警的处理和范围 - 看门狗中断；
周期设定 - 时钟中断;
设定起始日期、起始时间和间隔周期
显示功能与信息功能
- 状态和故障指示；
发光二极管显示，例如，硬件、编程、定时器或I/O出错以及运行模式，如RUN、STOP、Startup。 - 测试功能；
可使用编程器显示程序执行过程中的信号状态，可以不通过用户程序而修改过程变量，以及输出堆栈内容。 - 信息功能；
您可以使用编程器以纯文本的形式获取 CPU 存储容量和操作模式、主存储器和装载存储器的当前利用率以及当前循环时间和诊断缓冲区内容的相关信息。
集成的通讯功能
- PG/OP 通讯
- 全局数据通讯
- S7 基本通讯
- S7 通讯(只是服务器)
系统功能
CPU 具有广泛的系统功能特性，诸如：诊断、参数赋值、报警、定时和测量等。
详细信息请参见手册。
Technical Specifications
| 6ES7 314-1AG14-0AB0 |
一般信息 |
|
硬件产品型号 | 01 |
固件型号 | V3.3 |
工程组态 |
|
| STEP 7 V5.5 + SP1 或更高版本，或 STEP7 V5.2 + SP1 或更高版本（带 HSP 218） |
电源电压 |
|
24 V DC | √ |
输入电流 |
|
电流消耗（额定值） | 650 mA |
电流消耗（空载），典型值 | 140 mA |
冲击电流，典型值 | 3.5 A |
I2t | 1 A2·s |
功耗 |
|
功耗，典型值 | 4 W |
存储器 |
|
工作存储器 |
|
| 128 kbyte |
| X |
| 64 kbyte |
装载存储器 |
|
| √ |
| 8 兆字节 |
| 10 a |
后备 |
|
| √；通过 MMC 保证（免维护） |
| √；程序和数据 |
CPU 处理时间 |
|
位操作，小 | 0.06 μs |
字操作，小 | 0.12 μs |
定点数运算，小 | 0.16 μs |
浮点数运算，小 | 0.59 μs |
CPU 块 |
|
块数量（总数） | 1024；(DBs、FCs、FBs)；通过使用 MMC 可以减少可装载块的数量。 |
DB |
|
| 1 024；编号范围：1 到 16000 |
| 64 kbyte |
FB |
|
| 1 024；编号范围：0 到 7999 |
| 64 kbyte |
FC |
|
| 1 024；编号范围：0 到 7999 |
| 64 kbyte |
OB |
|
| 64 kbyte |
嵌套深度 |
|
| 16 |
| 4 |
计数器、定时器及其保持性 |
|
S7 计数器 |
|
| 256 |
|
|
| √ |
| 0 |
| 255 |
| Z0 ～ Z7 |
|
|
| 0 |
| 999 |
IEC 计数器 |
|
| √ |
| SFB |
| 不限（只取决于 RAM 容量） |
S7 定时器 |
|
| 256 |
|
|
| √ |
| 0 |
| 255 |
| 无保持性 |
|
|
| 10 ms |
| 9 990 s |
IEC 定时器 |
|
| √ |
| SFB |
| 不限（只取决于 RAM 容量） |
数据区及其保持性 |
|
保持数据区域，总共 | 全部， 64 KB |
标志 |
|
| 256 字节 |
| √；MB 0 – MB 255 |
| MB 0 - MB 15 |
| 8; 1个存储字节 |
数据块 |
|
| √；通过 DB 上的非保持性 |
| √ |
局部数据 |
|
| 32 KB；每个块 2 KB |
地址区 |
|
I/O 地址区 |
|
| 1,024 字节 |
| 1,024 字节 |
过程映像 |
|
| 1,024 字节 |
| 1,024 字节 |
| 128 字节 |
| 128 字节 |
数字量通道 |
|
| 1 024 |
| 1 024 |
| 1 024 |
| 1 024 |
模拟量通道 |
|
| 256 |
| 256 |
| 256 |
| 256 |
硬件组态 |
|
机架， | 4 |
每个机架的模块数量，多 | 8 |
扩展设备， | 3 |
DP 主站的数量 |
|
| 0 |
| 4 |
可运行的 FM 和 CP 数量（推荐） |
|
| 8 |
| 8 |
| 10 |
时间 |
|
时钟 |
|
| √ |
| √ |
| 10 s；典型值：2 s |
| 6 个星期；40°C 环境温度 |
| 电源关闭后时钟继续运行 |
| 时钟以发生故障时的时间继续运行 |
运行小时计数器 |
|
| 1 |
| 0 |
| 0至2^31 小时（当使用 SFC 101时） |
| 1 小时 |
| √；在每次重启时必须重新启动 |
时间同步 |
|
| √ |
| √ |
| √ |
| √ |
|
