XKB-A :带标准的电气触点闭合顺序 XKB-E:自行设计电气触点闭合顺序顺序

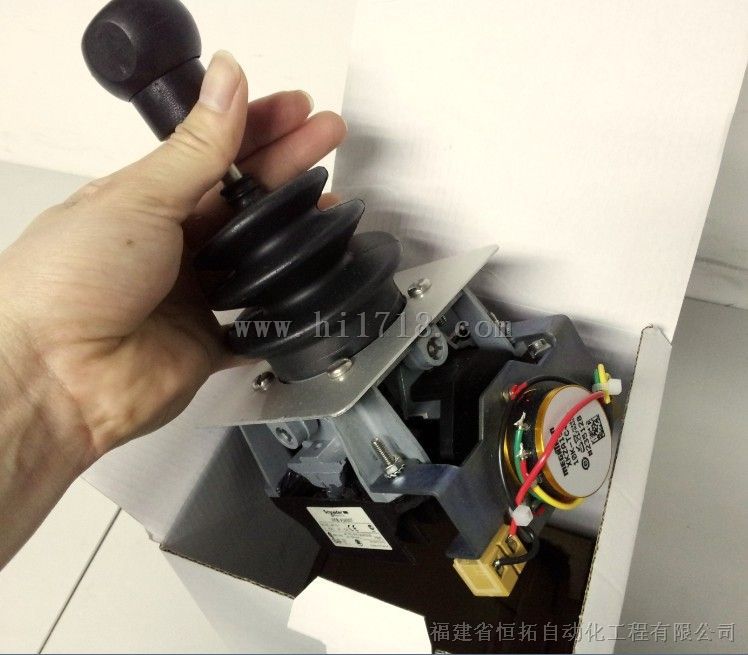

控制杆
长度：130mm。单方向行程：28°
1. 手柄选择
1） 标准手柄：通用型的手柄，头部固定有操作球。带1副中心位置的触点，在零位闭合。
2） 零位机械互锁手柄：带零位机械锁和在零位闭合的中心位置触点。
3） 下按式手柄：与之关联的触点在手柄释放后断开。
4） 平头或凸头按钮式手柄：当按钮释放后，关联的触点断开。
2. 档位
单方向多3档
3. 手柄运动类型
1） 有档位保持位置：单方向多3档（12°，20°，28°）。
2） 有档位弹簧复位：单方向多3档（12°，20°，28°），对XKB-E，每个档位可能只能用1副触点。
3） 无档位弹簧复位：单方向行程28°，对XKB-E，每个档位可能只能用1副触点。
4. 触点
有两种类型的触点块
1） 每运动机构4副触点的触点块。
2） 每运动机构4副触点+1副零位触点的触点块。
5. 触点闭合顺序图
XKB-A实现标准凸轮闭合顺序，该凸轮为铸件不可改变，
有两种框架可选：
1） 每运动机构4副触点的框架；每运动机构有2副方向触点，2副功能触点。
2） 每运动机构4副触点+1副零位触点的触点框架；每运动机构有2副方向触点，2副功能触点，1副零位触点
XKB-E实现定制凸轮闭合顺序，通过凸轮片安装到凸轮架上实现，重叠触点不可实现
有两种框架可选：
1） 动机构4副触点的框架；
2） 每运动机构4副触点+1副零位触点的触点框架
6. 功能标牌
100*100 mm阳极氧化铝制标牌，暗光表面处理
7. 电位器
1）使用每方向4副触点的框架时，每运动机构多可以带2只电位器
2）使用每方向4副触点+1副零位触点的触点，每运动机构多可以带1只电位器，
环境
符合标准
IEC337-1，NF C 63-140，VDE0660（2）
CSA ASE USSR
保护处理
标准版本：“TC”
环境温度
工作温度：-20℃+70℃，储存温度-40℃+70℃
操作位置
全方位
抗震性
6g (1℃ 70HZ)
抗击性
20 g 符合IEC 68-2-27
电子冲击保护
1级 符合IEC 536 和NF C 20-030
防护等级
IP54 符合IEC529（需加防尘罩）
操作力
＜1.7 daN
机械寿命
每个运动方向一百万次操作寿命
重量
0.850kg
触点特性
类型
*Ⅰ型：一体式触点闭合，共包括9个触点
*Ⅱ型：一体式触点闭合，共包括11个触点
热电流
10A 符合IEC337-1，NF C 63-140，VDE0660，CSAC22-2
额定绝缘电压
500V交直流 符合NFC20-040，VDE0110，IEC158-1
绝缘类型
C 型 符合NFC20-040，VDE0110
触头动作
慢断双断型 N/O 绿色 N/C 红色
端子阻抗
≤25mΩ 符合NFC93-050
端子型号
符合 CENELEC EN 50013
短路保护
10A熔芯类型g 1或N，符合IEC337-1B，VDE0660-200
额定工作功率
符合IEC337-1 AC11和DC11工作制
操作频率
3600 opsihr
负载率
50%
接线
螺旋压入式端子，接线能力：小1*0.5㎡,，带或不带接线端片：2*1.5㎡或1*2.5㎡
