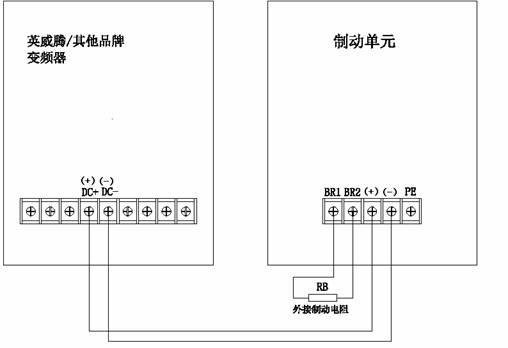

INVT-DBU为能耗式制动器，需外配制动电阻，消耗再生电能，适用于任何品牌变频器。一、INVT-DBU产品特点：1、 具有完善的短路、过热、过流保护；2、 设计，可以使用普通制动电阻；3、 规格220V/380V/460V/690V/1140V4、 允许在变动大的场合；5、 可供多档制动电压阀值点调节，制动力矩大，制动效果佳；6、 过载能力强，可连续制动5分钟；7、 单机可做到315KW，可多台制动单元共用直流母线并联使用，没有容量限制；8、 体积小，给用户节省空间；9、 IP20护等级，噪声滤波，无干扰。二、接线图
三、选型参考下表为适配变频器380V输入电压等级使用规范与选型参考该表是按制动单元直流工作点为700V、制动频度为10％、制动力矩为100％的选型参考
| 变频器容量(KW) | 制动单元 | 制动电阻（按100%制动转矩） | ||
| 规 格 | 规 格 | 数量(个） | 数量(个） | |
| 18.5 | DBU-055-4 | 38Ω/2000W | 1 | 1 |
| 22 | DBU-055-4 | 32Ω/2200W | 1 | 1 |
| 30 | DBU-055-4 | 23Ω/3000W | 1 | 1 |
| 37 | DBU-055-4 | 19Ω/3700W | 1 | 1 |
| 45 | DBU-055-4 | 16Ω/4500W | 1 | 1 |
| 55 | DBU-055-4 | 13Ω/5500W | 1 | 1 |
| 75 | DBU-055-4 | 19Ω/3700W | 2 | 2 |
90 | DBU-055-4 | 16Ω/4500W | 2 | 2 |
| 110 | DBU-055-4 | 13Ω/5500W | 2 | 2 |
| 132 | DBU-160-4 | 5Ω/15KW | 1 | 1 |
| 160 | DBU-160-4 | 3.5Ω/20KW | 1 | 1 |
| 185 | DBU-220-4 | 3.5Ω/20KW | 1 | 1 |
| 200 | DBU-220-4 | 3Ω/25KW | 1 | 1 |
| 220 | DBU-220-4 | 3Ω/25KW | 1 | 1 |
| 250 | DBU-315-4 | 2.5Ω/30KW | 1 | 1 |
| 280 | DBU-315-4 | 2.5Ω/30KW | 1 | 1 |
| 315 | DBU-315-4 | 2Ω/35KW | 1 | 1 |

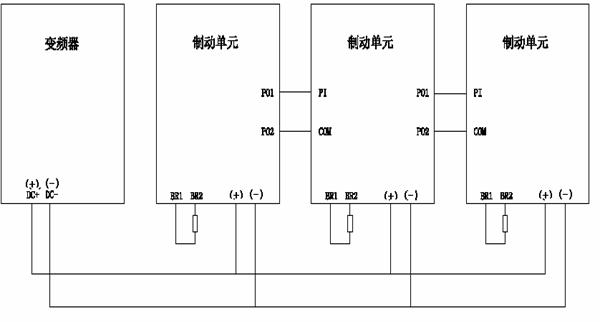

三、共用直流母线方案当用二台以上制动单元并联运行时，将变频器、多台制动单元和制动电阻连接好。标准接线图如下所示：
四、应用场合本制动单元适用于高层电梯、扶梯、煤矿的矿车和绞车、起重设备、油田磕头机、升降机、车、离心机、卷绕机等场合。
