平面度检测显微镜

     E-W6010平整(平面,共面)度检测仪是我司研发生产的连接器检测及金属外观等外观表面检测设备,本产品适用于CF CARD、FPC、BTOB、SIM CARD等，各种连接器产品的平面度检测和维修。根据连接器产品的检测要求分别有立式、卧式、双镜头三种检测方式.

1.本产品的特点是通过我司研发的SXGA-130X高清VGA系列带线CCD，CCD基准线可在显示屏上产生多条可上下左右  调动线条,通过线与线之间的距离来控制产品是否在要求之内.

2.座标线宽度为市场中现有同类产品的1/2，让检测更。

3.可根据背景设置不同颜色的座标线，普通配置可同时设置4条座标线。

4.肉眼直接观察显示器中的影像，相比投影仪和显微镜，操作员视力不容易疲劳。

5.配置高品质X－Y－Z移动工作平台。非常方便调整。

6.配置可调节亮暗度LED环形光源，方便光亮度调节。

0.7X~4.5X连续变倍光学镜头

光学镜头技术规格：

 光学放大倍率： 0.7X－4.5X（标准配置）

 视场大小：     3-22 mm（标准配置）

 工作距离：     90mm（标准配置）

 手动焦距：     60mm

 可选配：       0.5X、1X、2X、3.5X、5X、10X等附加物镜；

                         0.5X、1X、2X镜筒。

成像系统：

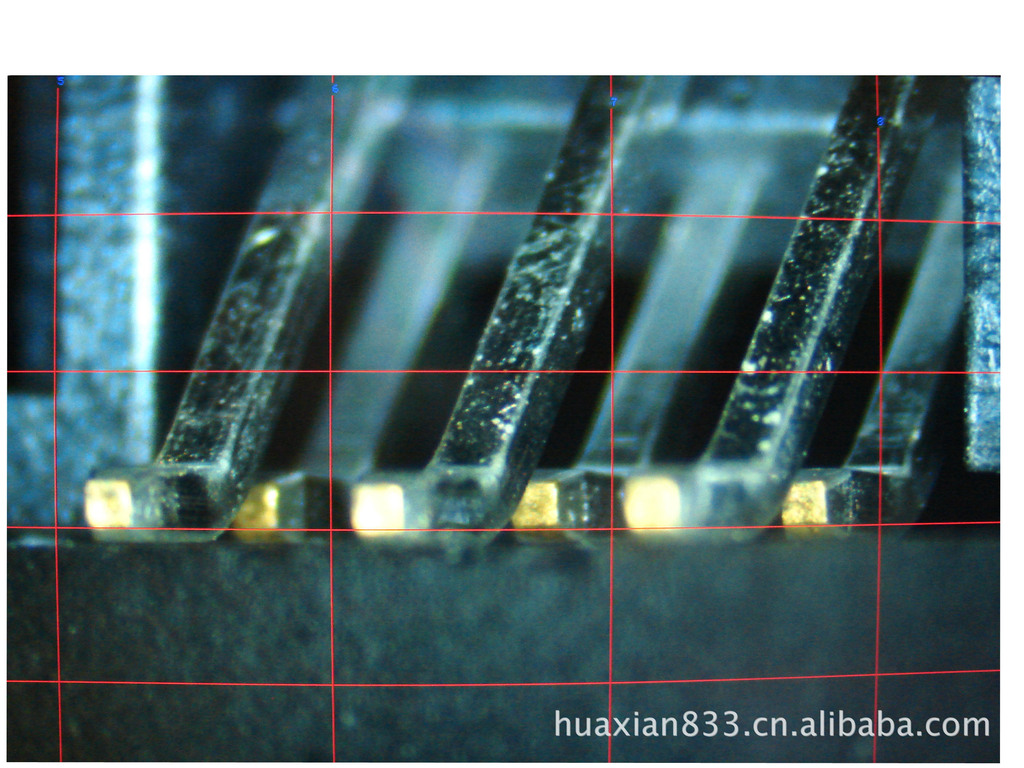

SXGA-130X带线VGA系列工业相机       VGA系列相机操作控制面         四横四竖分划线

 成像系统：

高清VGA系列工业相机，是在数字传输图像的基础上，通过相机的采集，将图像传输到LCD显示屏，高达1280 X 1024的实用传输分辨率，能够使成像变得更加清晰，无需连接电脑主机，便可实现高清成像。

1、直接连接电脑显示屏的工业相机；

2、逐行扫描，保证画面清晰无闪烁；

3、艳丽的色彩可媲美3CCD相机；

4、菜单显示功能，调节简单明了；

5、8:8:8 RGB，全彩色显示输出；

6、恒定每秒30帧；

7、无需连接十字线发生器，相机自带四横四竖对比线，

   线条可自由移动（手动）或隐藏，线条颜色可变，

   还可根据要求定制多条移动对比线，或刻制图案.
