横河AIP830-001/EIM键盘

横河AIP830-001/EIM键盘

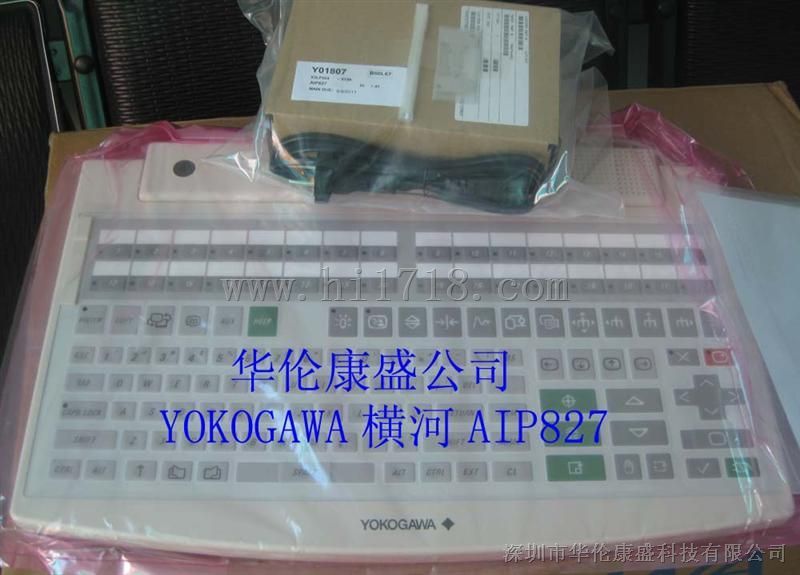

(l)操作员键盘  操作员键盘一般都采用具有防水、防尘能力、有明确图案或标志的薄膜键盘。这种键盘从键的分配和布置上都充分考虑到操作直观、方便，外表美观，并且在键体内装有电子蜂鸣器，以提示报警信息和操作响应。
(2)工程师键盘  工程师键盘一般为常用的击打式键盘，主要用来进行编程和组态。
?现代的DCS操作站已采用了通用PC机系统，因此，无论是操作员键盘，还是工程师键盘都在使用通用标准键盘和鼠标。
集散控制系统是一种操作显示集中、控制功能分散、采用分级分层体系结构、局部网络通信的计算机综合控制系统。从总体结构上看，DCS是由工作站和通信网络两大部分组成的，系统利用通信网络将各工作站连接起来，实现集中监视、操作、信息管理和分散控制。
集散控制系统经过三十多年的发展，其结构不断更新。随着 DCS 开放性的增强，其层次化的体系结构特征更加显著，充分体现了DCS集中管理、分散控制的设计思想。DCS是纵向分层、横向分散的大型综合控制系统，它以多层局部网络为依托，将分布在整个企业范围内的各种控制设备和数据处理设备连接在一起，实现各部分的信息共享和协调工作，共同完成各种控制、管理及决策任务。

按照DCS各组成部分的功能分布，所有设备分别处于四个不同的层次，自下而上分别是：现场控制级、过程控制级、过程管理级和经营管理级。与这四层结构相对应的四层局部网络分别是现场网络 (Field Network，Fnet)、控制网络 (Control Network，Cnet)、监控网络 (Supervision Network，Snet) 和管理网络 (Management Network，Mnet)。
现场控制级设备直接与生产过程相连，是DCS的基础。典型的现场控制级设备是各类传感器、变送器和执行器。它们将生产过程中的各种工艺变量转换为适宜于计算机接收的电信号（如常规变送器输出的 4～20mADC电流信号或现场总线变送器输出的数字信号），送往过程控制站或数据采集站；过程控制站又将输出的控制器信号（如4～20mADC信号或现场总线数字信号)送到现场控制级设备，以驱动控制阀或变频调速装置等，实现对生产过程的控制。
归纳起来，现场控制级设备的任务主要有以下几个方面。一是完成过程数据采集与处理。二是直接输出操作命令、实现分散控制。三是完成与上级设备的数据通信，实现网络数据库共享。四是完成对现场控制级智能设备的监测、诊断和组态等。
?现场网络与各类现场传感器、变送器和执行器相连，以实现对生产过程的监测与控制。同时与过程控制级的计算机相连，接收上层的管理信息，传递装置的实时数据。
