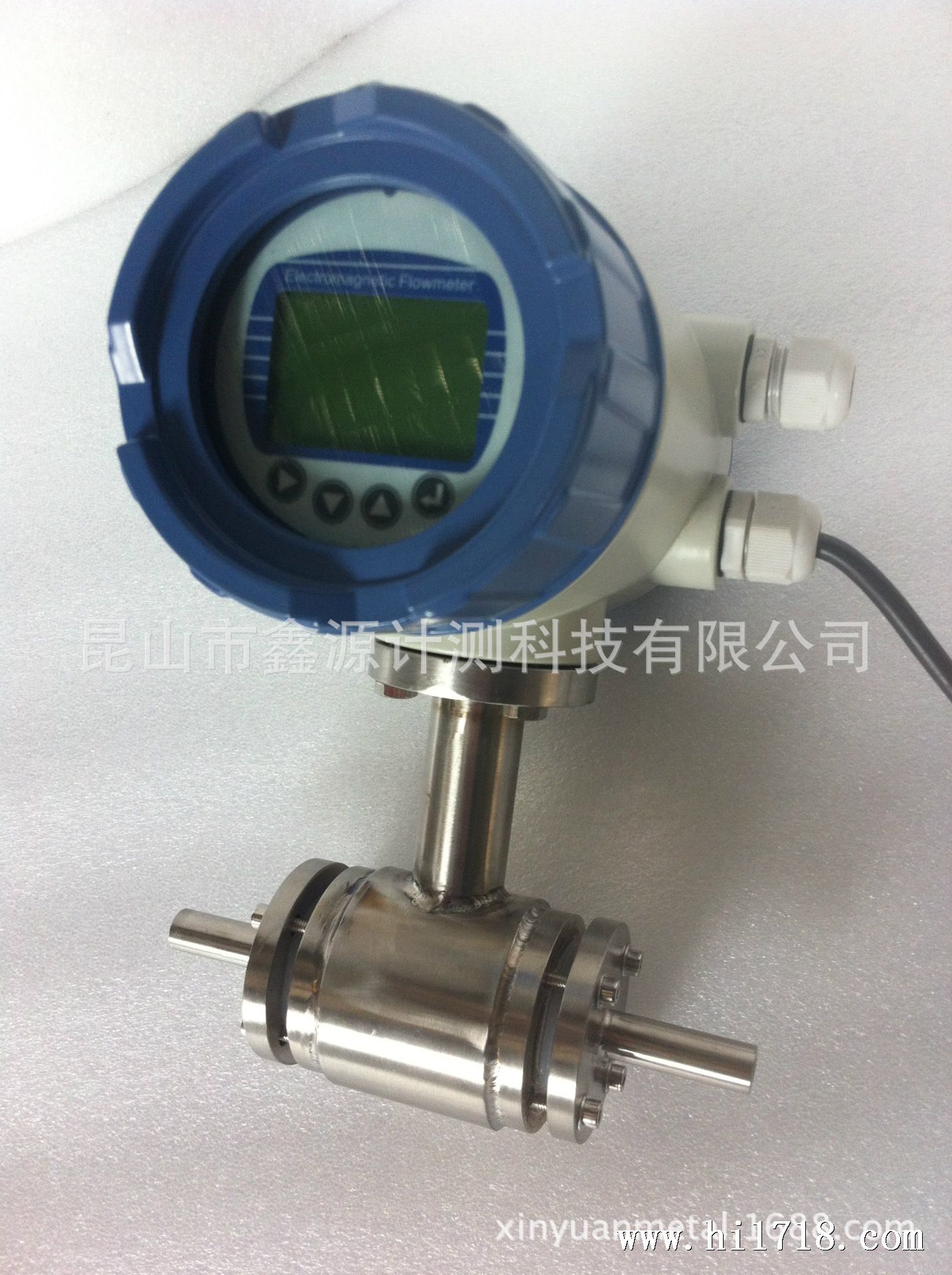

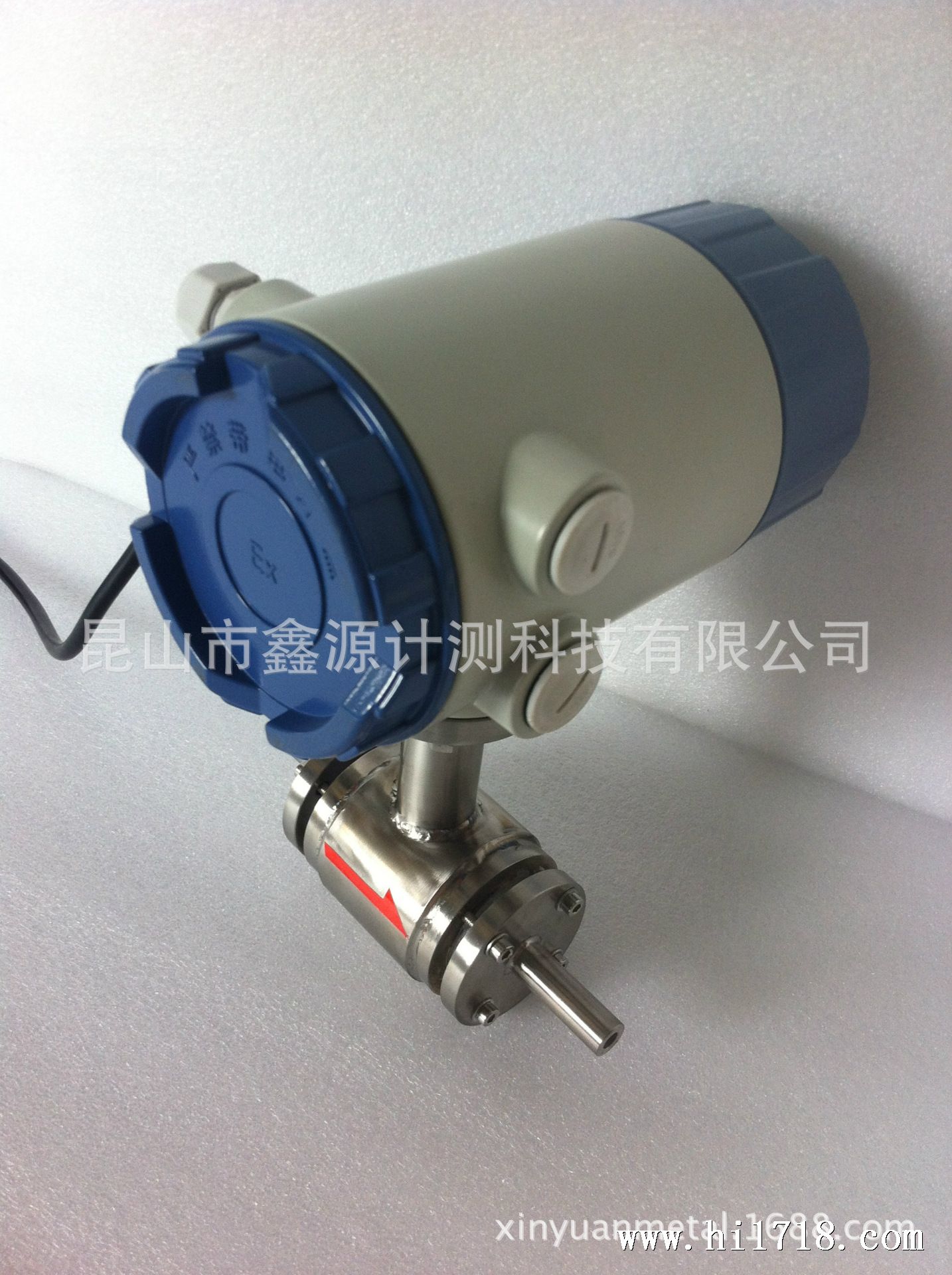

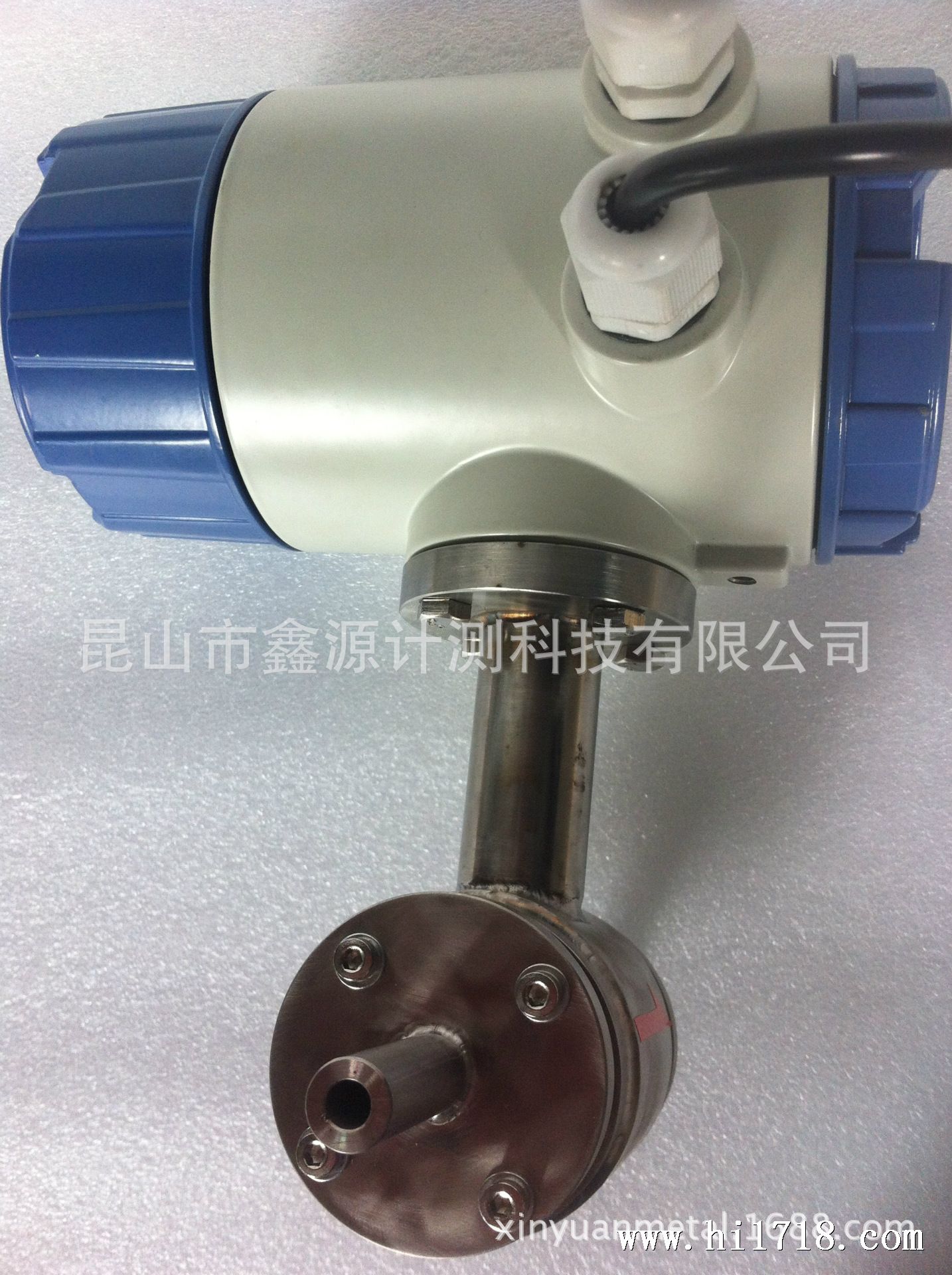

DN6mm小口径电磁流量计

电磁流量计用于测量酸、碱、盐溶液、煤浆、矿浆、砂浆灰泥、纸浆、树脂、橡胶乳、合成纤维浆和感光乳胶等各种悬浮物、气化汽和粘性物质的流量。电磁流量计密封性能好，还可用于自来水和地下水道系统。而且测量过程不与流体接触，适于制药、生物化学和食品工业。

　　二、测量原理
　　电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电的电磁隔离。

　　三、特点
　　1.测量不受流体密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量高。
　　2.测量管道内无阻流件，因此没有附加的压力损失；测量管道内无可动部件，因此传感器寿命长。
　　3.由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。
　　4.传感器部分只有内衬和电与被测液体接触，只要合理选择电和内衬材料，即可耐腐蚀和损。
　　5.转换器采用国际新的单片机（MCU）和表面贴装技术（T），性能，高，功耗低，点稳定，参数设定方便。
　　6.双向测量系统，可测正向流量、反向流量。

　　四、主要技术参数
　　1.测量：管道式0.5级、1.0级；式2.5级
　　2.测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
　　3.流速范围：0.2～8m/s
　　4.工作压力：1.6MPa
　　5.环境温度：-40℃～＋50℃
　　6.介质温度：聚四氟乙烯衬里≤180℃橡胶材质衬里≤65℃
　　7.爆标志：ExmibdIIBT4
　　8.外磁干扰：≤400A/m
　　9.外壳护：IP65；
　　10.输出信号：4～20mA.DC，负载电阻0～750Ω
　　11.通讯输出：RS485或CAN总线
　　12.电气连接：M20×1.5内螺纹，φ10电缆孔
　　13.电源电压：90～220V.AC、24&plun;10%V.DC
　　14.功耗：≤10VA

　　五、型号标记方法
　　BN-DC-DN□电磁流量计
　　BN——基本型号；
　　DC——电磁流量计
　　DN□——公称通径（㎜）例如DN100，为公称通径100㎜。
