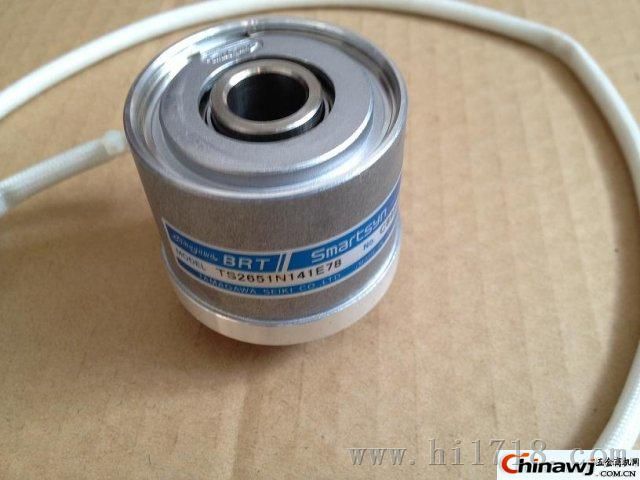

TS2651N141E78
TS2651N141E78
日本多摩川(TAMAGAWA)公司研究出旋转变压器,可以替代旋转编码器,采用无刷设计， 所以无需维护， 使用，寿命长， 对机械和电气噪音不敏感。由于旋变以上特点， 所以被广泛应用在是高温、严寒、潮湿、、高震动等旋转编码器无常工作的场合、如机器人系统、伺服系统、工程机械、 电动汽车、电力冶金、纺织印刷、航空航天等领域。
主要特点：
● 操作温度范围宽：（-55℃至+155℃）
● 能用在恶劣的环境中工作
振动：196m/s2 (20G)在10－500Hz时
耐冲击：981m/s2 (100G)
● 湿度：在60℃时，小相对湿度为90％
● 旋转：100～500s-1 (6000～3000min-1)
● 由于采用无刷结构，所以旋变可以高性和长寿命
● 位置检测(替代编码器的产品)
型号 | TS2651N111E78 | TS2651N131E78 | TS2651N141E78 | TS2651N181E78 | ||||||
输入电压 | AC10V rms | AC10V rms | AC10V rms | AC10V rms | ||||||
频率 | 4KHz | 4KHz | 4KHz | 4KHz | ||||||
转换率 | 0.3±5% | 0.3±5% | 0.3±5% | 0.3±5% | ||||||
电气误差 | ±10′Max | ±10′Max | ±10′Max | ±10′Max | ||||||
耐电压 | AC 500V rms 1 min | AC 500V rms 1 min | AC 500V rms 1 min | AC 500V rms 1 min | ||||||
电阻 | ZRO | 102+j150Ω Nom | 88+j145Ω Nom | 88+j145Ω Nom | 88+j145Ω Nom | |||||
ZSO | 51+j90Ω Nom | 51+j90Ω Nom | 51+j90Ω Nom | 51+j90Ω Nom | ||||||
ZSS | 44+j76Ω Nom | 44+j76Ω Nom | 44+j76Ω Nom | 44+j76Ω Nom | ||||||
工作温度 | -10℃~ 150℃ | -10℃~ 120℃ | -10℃~ 120℃ | -10℃~ 120℃ | ||||||
环境湿度 | 90% | 90% | 90% | 90% | ||||||
达转速 | 8000 min-1 | 8000 min-1 | 8000 min-1 | 8000 min-1 | ||||||
惯性能率 | 20×10-6Kg.m2 | 20×10-6Kg.m2 | 20×10-6Kg.m2 | 20×10-6Kg.m2 | ||||||
瞬时转速 | 10000 min-1 | 10000 min-1 | 10000 min-1 | 10000 min-1 | ||||||
震动 | 55-2000Hz.98m/s2 10g | 55-2000Hz.98m/s2 10g | 55-2000Hz.98m/s2 10g | 55-2000Hz.98m/s2 10g | ||||||
冲击 | 147m/s2 15g .11ms | 147m/s2 15g .11ms | 147m/s2 15g .11ms | 147m/s2 15g .11ms | ||||||
重量 | 0.305KG | 0.305KG | 0.305KG | 0.305KG | ||||||
