一、规则及注意事项
该仪表设计合IEC1010的相关条款，使用之前，请仔细阅读以下事项：
※使用之前，请仔细阅读本《用户手册》。
※使用前应检查确认仪表无破损，表笔缘层完好。
※手握表笔时，应注意手不能过测试针跟部的塑胶突起，否则有电击的危险。
※打开后盖前，须拔去表笔；合上后盖并旋紧螺钉后，才能进行测量，否则有受电击的危险。
※测量过程中，断开仪表输入再旋转功能/量程开关。
※输入信号电压不允许过规定的限值。
※测量公共端“COM”和 “大地”之间的电压不得过1000V，以电击和损坏仪表。
※被测电压高于DC60V和A2V的场合，均应小心谨慎，电击。
※液晶显示“”号时，表示电池电压不足，应及时更换电池，以测量准确度。
※仪表内保险丝的更换应采用同类型规格。具体规格见维护保养中的条款或机板上的标注。
二、概述:

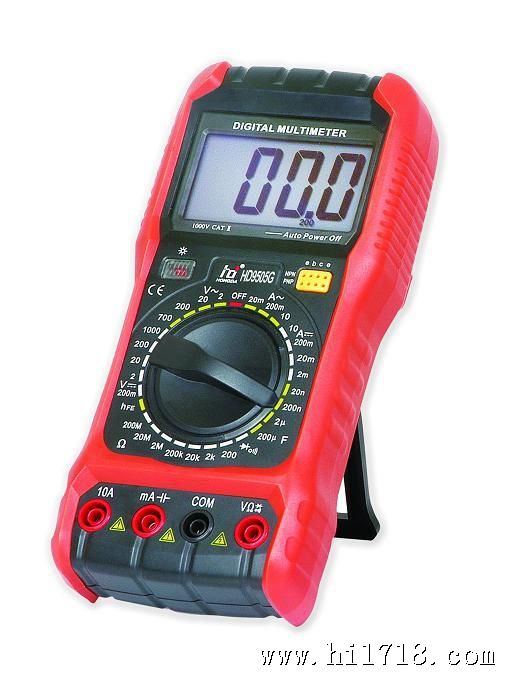

HD9505G手动量程数字万用表整机设计精良，外观新颖大方，大屏幕液晶显示清晰美观，该数字万用表功能、使用方便。除三管测试以外的测量均由万用表下部的四个测试输入插孔输入，即均用表笔测试，方便您的操作，加强了性。VW插孔输入端内部接有PTC热敏元件，对数表的部件——功能/量程开关的保护较为充分，大大了产品的性和使用寿命。
技术特性
显示：
大屏幕液晶显示：可视区61×35mm、字高25mm。
显示值：1999（三位半）。
自动性显示、量程指示及更换电池指示。
测量：
低功耗CMOS双积分A/D转换集成电路。自动校
直流基本：&plun;0.5%（三位半）。
全量程过载保护功能。
电源：
电源：9V电池一节（NEDA1604、6F22型或等效型）。
自动关机功能，开机后约30分钟自动关闭电源。
外形尺寸：193×92×53mm
整机重量：约380g（包含电池）。
环境条件：
工作温度：0℃~40℃相对湿度< 85%
储存温度：-10℃~50℃相对湿度< 85%
的温度：23℃&plun;5℃相对湿度< 75%
五、操作说明
检查仪表：
测量前，应检查仪表和表笔是否完好，电池是否有电，如果电池不足，则显示屏左下方会显示“”号，需更换电池再使用。
仪表如有问题，须修理好再使用。
开机关机：
旋转功能/量程开关离开OFF位置就开机。
旋转功能/量程开关至OFF位置就关机。
如果自动关机后再开机，需要转动功能/量程开关至OFF位置后再开机。
1、 直流电压测量：
①.旋转“功能/量程开关”到“V”范围, 选择适合的量程。
②.黑色表笔COM插孔，红色表笔VW插孔。将表笔并接到被测电压源两端，仪表在显示电压读数的同时会指示出红表笔一端的性。
注意：a. 显示屏只显示位“1”时，说明被测电压已过使用的量程。不知被测电压范围时，应选择量程。
b.“200mV”档输入保护250V，其余电压量程为直流1000V（交流700V）更高电压可能损坏仪表。
c.不要测量高于1000V的直流电压，虽然有可能显示读数，但可能会损坏万用表。
d.测量高电压时应注意。
2、 交流电压测量
①.旋转“功能/量程开关”到“V”范围, 选择适合的量程。
②.黑色表笔COM插孔，红色表笔VW插孔，将表笔并接到被测电压源两端。
注意：a.参见直流电压测量注意事项a、b、d。
b.“200mV”档输入保护250V，其余电压量程为交流700V（直流1000V），不要测量高于700V的交流电压，虽然有可能显示读数，但可能会损坏万用表。
3、直流电流测量
①.旋转“功能/量程开关”到 “A”范围, 选择适合的量程。
②.黑色表笔COM插孔，红色表笔mA插孔或10A插孔。将表笔串入被测线路，仪表显示电流读数的同时会指示出红表笔一端的性。
注意：a.不知被测电流范围时，应选择量程。
b.显示屏只显示位“1”时，说明被测电流已过使用的量程，应改用更高量程测量。
c.mA插孔输入200 mA，过载会熔断仪表内保险丝。
d.10A插孔输入10A。
4、 交流电流测量：
①.旋转“功能/量程开关”到“A”范围, 选择适合的量程。
②.黑色表笔COM插孔，红色表笔mA插孔或10A插孔。测试表笔串入被测线路。
注意：参看直流电流测量注意事项a、b、c、d。
5、 电阻测量：
①.旋转“功能/量程开关”到“W”范围, 选择适合的量程。
②.黑色表笔COM插孔，红色表笔VW插孔（红表笔为测量电路的“+”），将测试表笔并接到被测电阻两端。
注意：a.当输入开路时，仪表处于量程状态，只显示位“1”。
b.检测在线电阻时，应关闭被测电路的电源，并使被测电路中电容放完电，才能进行测量。
c.在200MW档，红黑表笔短路时有10个字左右，测量时应从读数中减去。
d.输入保护250V，更高电压可能损坏仪表。
6、线路通断检测：
①.旋转“功能/量程开关”到 “”档。
②.黑色表笔COM插孔，红色表笔VW插孔，将测试表笔跨接在待查线路的两端。
③.被检查的两点之间的电阻值小于约30W，仪表会发出蜂鸣声响，同时蜂鸣指示灯亮。
注意：a.被测线路须在切断电源状态下检查，线路带电将导致仪表错误判断。
b.输入保护250V，更高电压可能损坏仪表。
7、二管测试：
①、旋转“功能/量程开关”到“ ”档。
②、黑色表笔COM插孔，红色表笔VW插孔（测量电路“+”），将表笔跨接于被测二管两端，仪表显示二管正向压降，单位“伏特”；当二管反接时显示量程。
注意：a.当两表笔开路时，显示量程（显示高位“1”）。
b.通过被测器件的电流约1mA。
c.输入保护250V，更高电压可能损坏仪表。
8、电容测量：
①.旋转“功能/量程开关”到“F”范围，选择适合的量程。
②.黑色表笔COM插孔，红色表笔CAP插孔，将测试表笔并接到被测电容的两端。
注意：a.对于充有电荷的电容应进行放电，然后进行测量。
b.电容量程各档应避免误测电压，否则可能损坏仪表。
c.单位:1pF=10-6μF; 1nF=10-3μF。
9、晶体三管hFE参数测试：
①、将“功能/量程开关”置于hFE档。
②、hFE参数测试不使用测试表笔。
③、先认定晶体三管是PNP型还是NPN型，然后将被测管E、B、C三脚仪表相应的插孔内。
④、仪表显示的是hFE近似值，测试条件为：Ib约10uA，Vce约2.8V。
