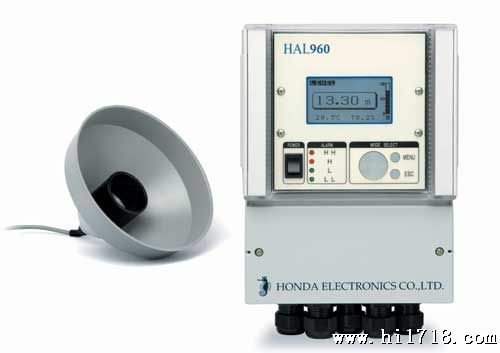

HAL960【音波レベル計】
計測装置
| 安定した長距離計測が可能 |
 |
| 特長 |
 | 1.5～60mに渡る幅広い距離を測定できます。 |
| 円錐センサの使用により、安定した計測性能です。 |
| 各種制御に利用できる警報出力は4系統搭載しています。 |
| RS485を標準搭載し、長1200mの遠隔操作が可能です。 |
| MODBUSプロトコルを標準搭載し、PLCと通信可能です。 |
| 音波受信信号を相関処理することで、外部ノイズ及び外部音波の影響を少なくしています。 |
| 円錐センサの使用により、センサの小型?軽量化を実現しました。 |

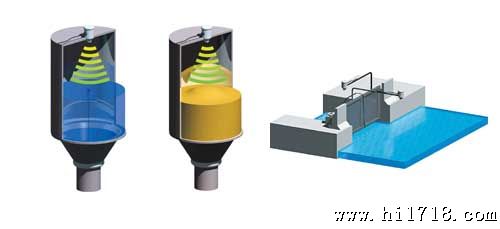

| 用途 |
| 装置内タンクの液体?粉体のレベル管理 |
| 湖?沼?河川の水位レベル計測 |
 | |
| 仕様 |
| 本体 |
| チャンネル数 | 1CH | |
| 周波数 | 12ｋHz | |
| 測定対象 | 液体?粉体 | |
| 測定範囲 | 1.5～60m | |
| 分解能 | 計測 | 1mm |
| 表示 | 1mm | |
| &plun;0.25%F.S. (&plun;15cm) | ||
| データ更新周期 | 1.5秒 | |
| センサ指向角 （音圧半減全角） | 14° | |
| 電源 | 電圧 | AC 85～264V |
| 消費電力 | 15 VA | |
| 表示 | LCD表示(バックライト付き) | |
| 出力 | 警報出力 | 4系統 AC250V, DC30V 5A (リレー接点) |
| 4-20mA電流出力 （負荷） | 各CH 16bit RL(MAX)=600Ω | |
| インターフェース | RS485 （伝送距離：1200ｍ以内） | |
| 使用周囲温度 | -20～60℃ | |
| 材質 | ABS | |
| 保護規格 | IP66 | |
| 外形寸法 | 185×85×236.7mm | |
| 質量 | 1.8 kｇ | |
| センサ |
| 使用周囲温度 | -20～60℃ |
| 材質 | PVC?他 |
| 保護規格 | IP53 |
| 外形寸法 | φ264×181mm |
| センサケーブル長 | 5ｍ |
| 許容センサ ケーブル長 | 200ｍ |
| 質量 | 1 kg |
| センサ取付ネジ（旧JIS） | RI (PTI) |
| オプション プロフィバス通信ユニット |
| 価格 |
| 標準小売価格 オープン |
| 寸法図 |
 HAL960 寸法図（PDF：181kb） |
