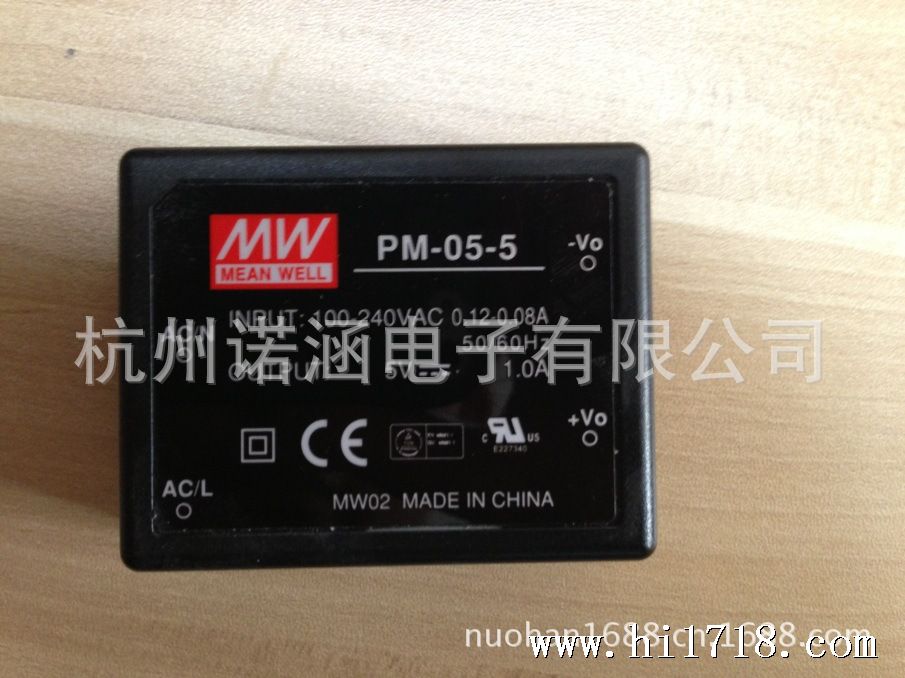

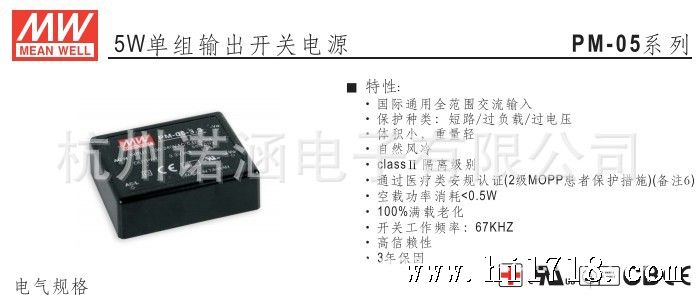

台湾明纬 5W 开关电源 PM-05-5 单组输出用模块型电源 5V

型号

PM-05-5

输出

直流电压

5V

额定电流

1A

电流范围

0~1A

额定功率

5W

纹波与噪声 ()备注2

80mVp-p

电压备注3

&plun;2.0%

线性调整率

&plun;1.0%

负载调整率

&plun;1.0%

启动、上升时间

1000ms,20ms/230VAC  1000ms,20ms/115VAC(满载时)

保持时间(T.)

100ms/230VAC  24ms/115VAC(满载时)

输入

电压范围

85~264VAC 或120~370VDC

频率范围

47~63HZ

效率 (T.)

71%

交流电流 (T.)

0.12A/115VAC   0.08A/230VAC

浪涌电流 (T.)

冷启动： 24A/115VAC   45A/230VAC

漏电流   备注5

接触电流＜80uA/264VAC

保护

过负载

大于额定输出的105%

保护模式：打嗝模式，负载异常条件移除后可自动恢复

过电压

5.75~6.75V

保护模式：关闭输出电压，二管钳位

过温度

晶体内部接点温度过140℃，启动过温保护

保护模式：关闭输出电压，温度恢复正常后可自动恢复

环境

工作温度

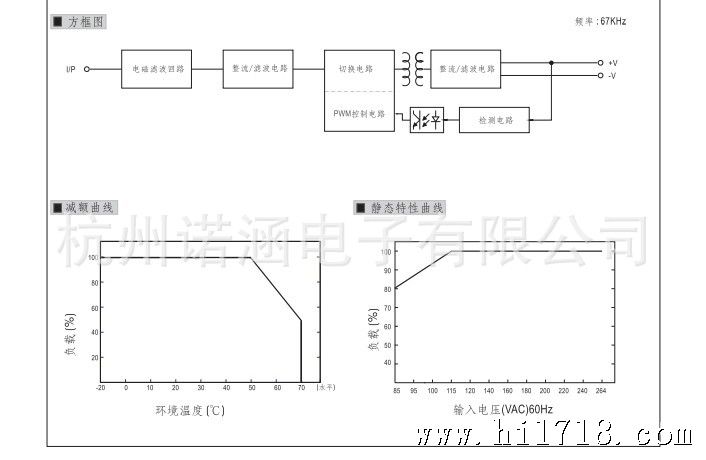

-20~+70℃（请参考”减额曲线”）

工作湿度

20~90%RH 无冷凝

存储温度、湿度

-40~+85℃ 10~95%RH

温度系数

&plun;0.03%(0~45℃)

耐振动

10~500Hz，2G10分钟/周期，X、Y、Z轴各60分钟

安规和电磁兼容(备注4)

安规范围(备注6)

ANSI/AAMI 60601-1,TUV EN60601-1,IEC60601-1认

证通过

耐压

I/P-O/P:4KVAC

缘阻

I/P-O/P:100M Ohms/500VDC/25℃70%RH

电磁兼容发射

合EN55011(CISPR11),EN55022(CISPR11)Cl B,

EN61000-3-2,-3

电磁兼容扰度

合EN61000-4-2,3,4,5,6,8,11,EN55024,EN61000-6-1,

EN61204-3，轻工业标准

其他

MTBF

≥1513.4K hrs.   MIL-HDBK-217F(25℃)

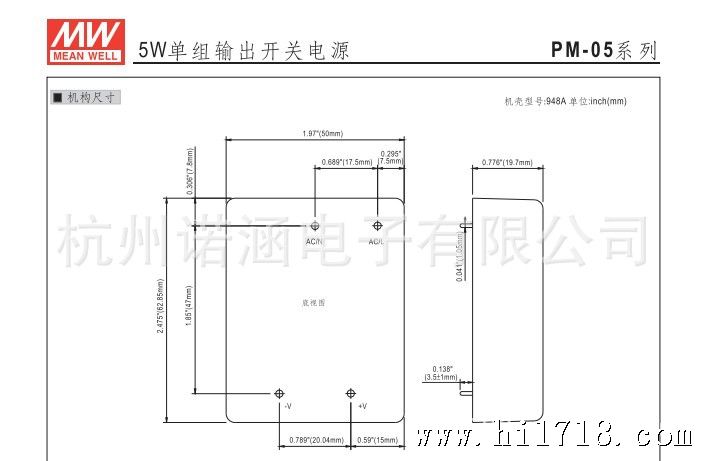

尺寸

62.85*50*19.7mm(L*W*H)

包装

0.085Kg; 120pcs/11.2Kg/0.97CUFT

备注

1. 如未说明，规格参数均在输入为230VAC、额定负载、25℃环境温度下进行测量。

2. 纹波和噪声测量方法：使用一条12”双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行测量。

3. ：包含设定误差、线性调整率和负载调整率。

4. 电源被视为系统内元件的一部分，需结合终端设备进行兼容相关确认。.

5. 接触电流测量方法：从初级输入到直流输出。

6. 对系统适当考量，可适合BF型应用。
