1) 可以做收线和倒线控制，正常工作都在收线状态；
(2) 在整个运行过程中，要求张力摆杆稳定；
(3) 一停车立即抱闸动作。

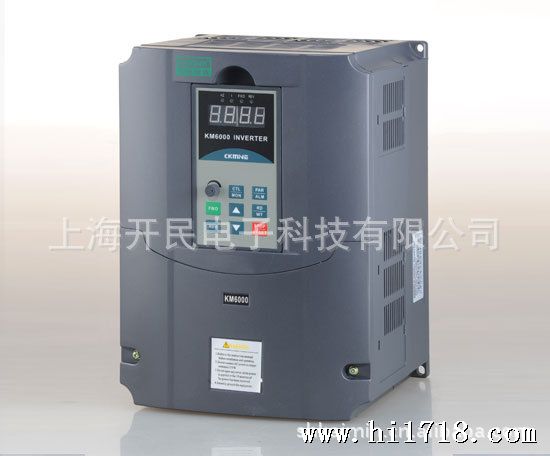

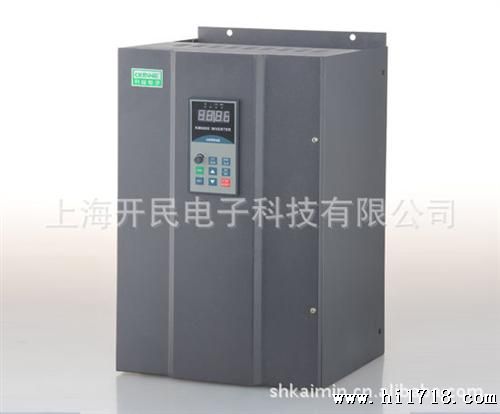

开民6000系列变频器在变压器绕线机生产线上使用,实现了绕线机系统的自动调速控制,变频器的输出频率可以通过主板端子上的外接电位器在0.0～800.00HZ范围内任意可调;6000变频器具有过压、欠压、过流、过载等共十二种保护功能,可以使用端子上的自由停车功能,通过强大的软件功能的简单设置,实现了变压器绕线机系统的上述工艺要求,并且实现了保护三相异步电动机的损坏, 使整个系统的使用寿命延长;了工作效率,了各种变压器的生产质量.
2 变压器绕线机系统的组成及工作原理:
(1) 控制单元:变频器、电磁制动器、三相异步电动机
其作用是产生拖动变压器绕线机的原动力,决定系统的速度,变频器可以变频调速,保护三相异步电动机的稳定的运行,电磁制动器反相制动使电机快速停车,从而变压器绕线机系统的工艺要求.
(2) 传动机构:皮带与带轮
其作用是将电动机的转矩传递给绕线机,带动绕线机转动.
(3) 生产机械:变压器绕线机
其作用是通过齿轮的转动将各种型号的铜线缠绕到变压器骨架上,从而绕制成各种规格型号的变压器.
2.2 变压器绕线机系统的工作原理:
作业人员脚踩微动开关,变频器按照外接电位器设定的频率运行,同时作业人员手扶线辊上的铜丝使其自动往变压器骨架上绕;当要停止时,脚松开微动开关,变频器停止输出且电磁制动器反相制动,以系统停止,作业人员按照工艺文件要求正确作业.所以变压器绕线机系统须采用变频器和电磁制动器来控制,以准确快速停车的工艺要求.
3.1 接线注意事项:
(1) 变频器的控制回路(图中 为控制回路端子)的控制线须采用屏蔽线(图中 为屏蔽线)并且远离主回路(图中 为主回路端子)接线，屏蔽线一端接地.
(2) 为意外事故发生,接地端子E或 须接地(接地阻应在100欧以下),否则会有漏电状况发生.
(3) 电机容量应等于或小于变频器容量.
(4) 主回路配线时,其线径规格的选择请按照电工法规有关规定实行配线.
(5) 为尽量减少电磁干扰的影响,电磁接触器要远离变频器,或加装浪涌吸收装置.
(6) 勿将交流输入电源R\S\T端子接到变频器输出端子U\V\W.
3.2 电磁制动电动机采用变频调速时注意事项:
(1) 在采用变频调速时,须将制动器的励磁绕组接至变频器的输入端,并且须和电动机同时得电,以电动机转子低频时转不动而堵转过流.
(2) 为了延长绕线机系统的使用寿命,须加制动电阻使变频器快速停车时由IGBT续流二管反馈到直流母线的能量消耗掉,损坏变频器主元器件;须在电磁制动器前加继电器,使变频器快停车时电磁制动器工作使电动机转子停住.
