概述
BP2822是一款高的 LED 恒流控制芯片，应用于非隔离的降压型 LED 电源系统，适合全范围的 交流电压输入或者 12V~600V的直流电压输入。
BP2822内部集成 600V 功率 MOSFET，要很少的外围元件，即可实现优异的恒流特性。
BP2822芯片内带有高的电流取样电路，同时 采用了的恒流控制技术，实现高的 LED 恒流输出和优异的线性调整率。芯片工作在电感 电流临界模式，系统输出电流不随电感量和 LED 工作电压的变化而变化，实现优异的负载调整率。
BP2822采用的源驱动技术，芯片工作电流 只有 200uA，无需辅助绕组供电，简化设计，降低系统成本。
BP2822具有多重保护功能，包括 LED 短路保护、 电流采样电阻短路保护和芯片过温保护。
BP2822采用 SOP-8 封装。
典型应用
特点
n 临界模式工作，无需电感补偿
n 内置 600V 功率 MOSFET
n 源驱动，无需辅助绕组供电
n &plun;3%的 LED 电流
n 93%以上的系统效率
n LED短路保护
n CS采样电阻短路保护
n 芯片过温保护
应用
n 球泡灯
n 蜡烛灯
n 玉米灯
n 景观灯
定购信息
定购型号 | 封装 | 温度范围 | 包装形式 | 打印 |
BP2822 |
DIP8 |
-40℃ 到 105℃ |

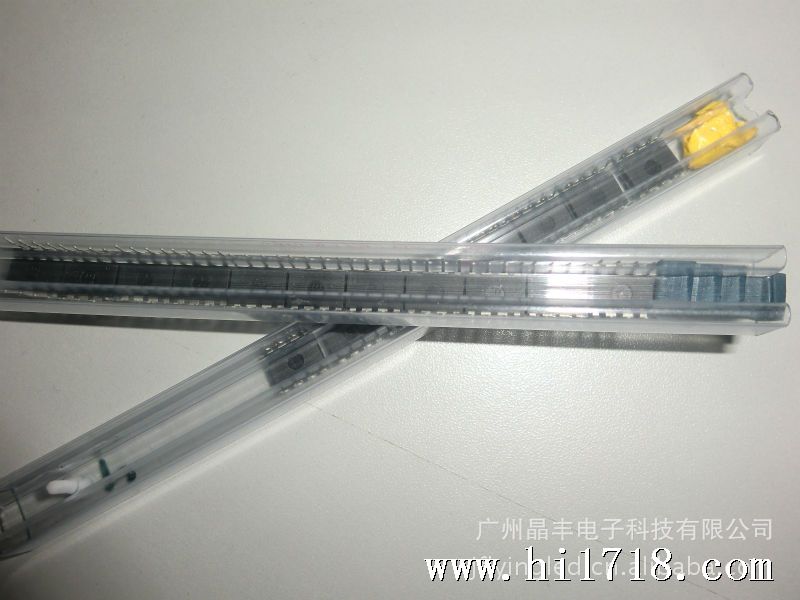

管装 50颗/管 | BP2822 XXXXXY ZWXYY |
