伺服电机航插介绍：
MOD系列伺服连接器结合IEC61984和MIL-C-5015相关标准，为伺服电机配用而设计。可用作动力线和控制线的电路连接。插头插座采用五键槽误插设计。螺纹连接方式，。插头采用无螺钉拧固方式，出线方向可360度任意定位，接线与安装操作简便。线缆尾夹采用纵向与横向双重锁紧结构，且可满足不同大小线径使用。插头插座可实现单独和对接密封，尘、水、耐油、、振动。产品具有优良的电气性能、的耐环境和机械性能，支持伺服电机持续的稳定工作。

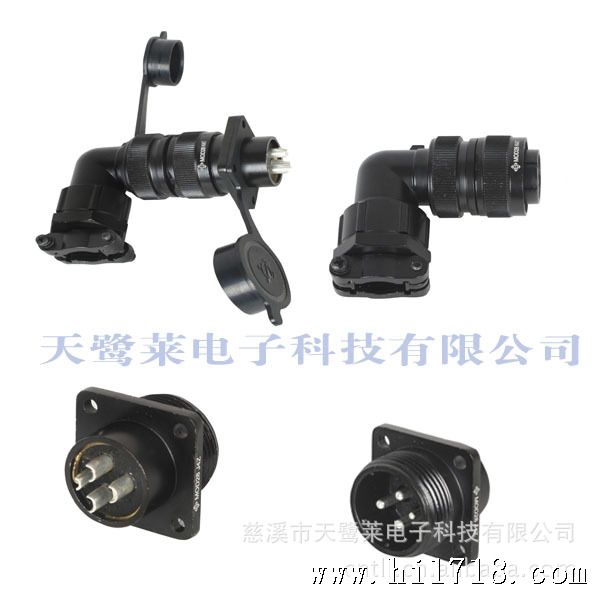

伺服电机航插图
二、技术参数(Technical Data)
产品工作温度 | 下限-55℃ 上限+125℃ |
相对湿度 | 40℃时、达95％ |
频率 | 50HZ～60HZ |
振动 | 10-500HZ；加速度 100m/s2 |
耐盐雾腐蚀 | ≥96小时 |
污染等级 | 2～3 |
机械寿命 | 500次 |
三、缘电阻(Insulation Resistance)
室温常态 | 高温状态 | 湿热状态 |
≥5000MΩ | ≥1000MΩ | ≥100MΩ |
四、接触对额定电流、接触电阻、导线截面积,见下表(Connect Rated Current Contact Resistance Wire Gaug ,as Table Below)
接触体直径（mm） | 额定电流（V） | 接触电阻（mΩ） | 尾线可焊导线截面积（mm2） | L剥开长度 （mm） |
Φ1.5 | 10 | 2.5 | ∠1.75 | 5～6 |
Φ2.5 | 25 | 1 | ∠4.9 | 6-7 |
Φ3.5 | 50 | 0.5 | ∠9.6 | 7-8 |
五、型号规格标示（MOD Series Part Number Explanation）
MOD 28 J 15 T J
Series Prefox
型号主称
（Pin gold-plated）
J—接触件镀金 镀银不标
Shell Size T—Plug Z—Socket
规格 T—插头 Z—插座
15-Qty of Contacts(include…)
J—Pin K—pin 15—接触对数量
J—插针 K—插孔 （包括 15 17）
|

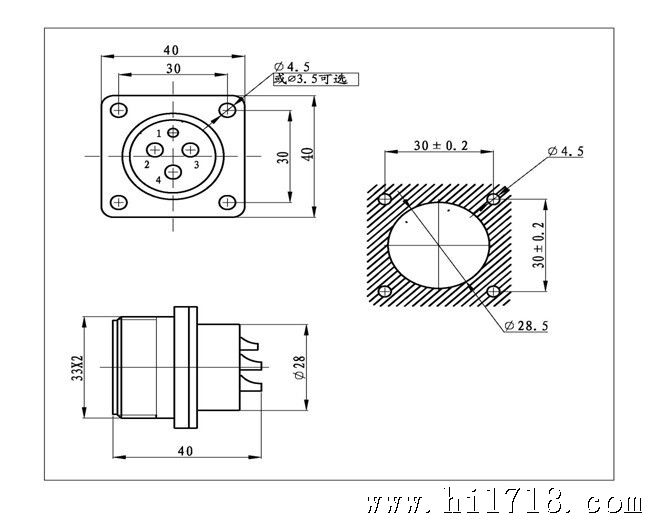

六、插座开孔及外形尺寸(Mounting Dimensins of Receptacle)

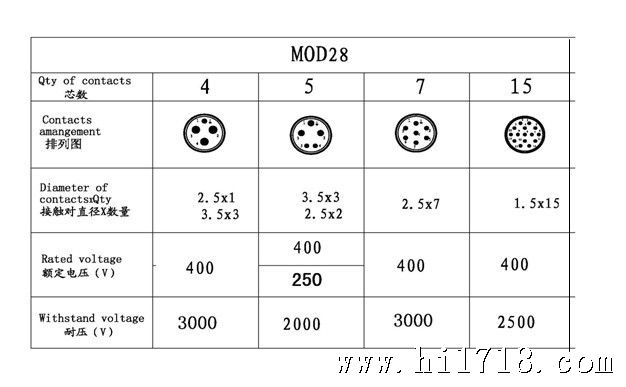

七、芯数排部图(Contacts Arrangement)
我司自行研发的MOD伺服电机航空插头在原有的YD航插的基础上改良之后，相比具有更好的使用性，插头插座可实现单独和对接密封，尘、水、耐油、、振动。产品具有优良的电气性能、的耐环境和机械性能，支持伺服电机持续的稳定工作。
