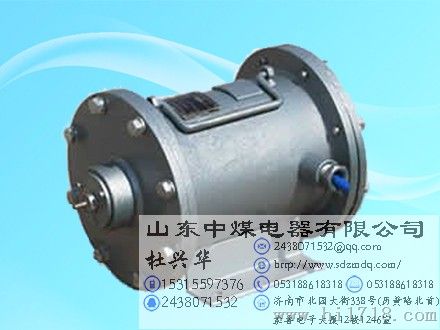

BQB24ZD跑车防护旋转编码器，防爆旋转编码器
防爆电器设备。防爆摄像仪，矿用流量计，防爆控制箱，跑车防护装置，皮带集控保护装置，压力传感器，物位传感器，速度传感器，液位传感器，防爆接线盒，防爆变频器。产品取得“安标”和《全国工业产品生产许可证》，销往全国18个省100多个煤矿，形成了良好稳定的客户群。得到了用户的认可和赞誉。
环境条件
——温度: 0℃～40℃；
——平均相对湿度: ≤95%RH（＋25℃）；
——大气压力: 80kPa～106kPa；
——机械环境: 无显著振动和冲击的场合；
——适用于有瓦斯和煤尘爆炸的危险环境中；
——周围介质无腐蚀性气体。
3 BQB24ZD跑车防护旋转编码器，防爆旋转编码器主要技术参数
? 供电电压：DC24V
? 供电电流：350 mA
4 BQB24ZD跑车防护旋转编码器，防爆旋转编码器产品分类
4.1 型式
矿用隔爆型“Exd I”。
4.2 产品型号
B Q B 24 ZD
跑车防护装置
额定工作电压，V
隔爆型
保护设备：编码器
5 产品结构及原理
5.1 产品结构及外形尺寸
编码器主要由进口旋转编码器、外壳两部分组成，其外部结构如图1所示。
图1外部结构及尺寸图
5.2 电气原理
5.2.1 电气原理
编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线。。。。。。编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的的2进制编码（格雷码），这就称为n位编码器。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
5.2.2 主要功能
当外部的连接轴旋转时编码器输出计数脉冲，经换算后，得到速度、位置等变量。
6 安装、调试、操作及使用注意事项
6.1 安装
1、编码器属于高仪器，安装时严禁敲击和摔打碰撞，安装或使用不当会影响编码器的性能和使用寿命。
2、编码器与外部联接应避免刚性连接，而应采用联轴器、连接齿轮或同步带联接传动，避免因用户轴的串动、跳动造成编码器轴系和码盘的损坏。
