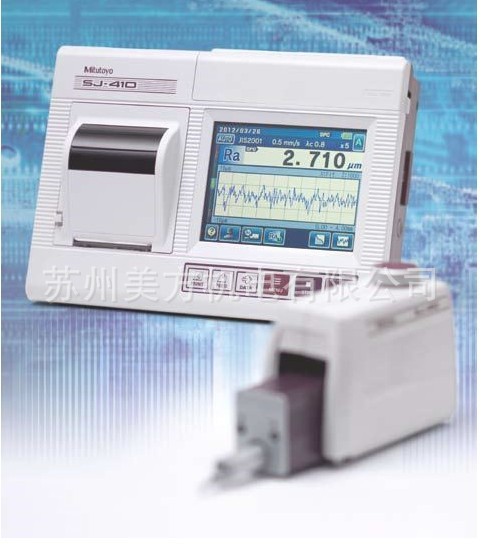

三丰新品粗糙度仪
SJ-411/SJ-412
规格
型号SJ-411 SJ-412
货号178-580-01 178-580-02 178-582-01 178-582-02
测量范围
X 轴(检出部) 25mm 50mm
Z 轴(检出部) 800μm、80μm、8μm
* 选配测头可到2,400μm
检出器
检出方式差动电感方式
分辨率
0.01μm(800μm 范围)
0.001μm(80μm 范围)
0.0001μm(8μm 范围)
测头尖形状(角度/ 半径) 60o/2μm 90o/5μm 60o/2μm 90o/5μm
测力0.75mN 4mN 0.75mN 4mN
弯曲半径40mm
检测方法无轨式/ 有轨式(切换)
驱动部(X 轴)
测量速度0.05、0.1、0.2、0.5、1.0mm/s
驱动速度0.5、1、2、5mm/s
直线度0.3μm / 25mm 0.5μm / 50mm
上下倾斜单元
上下移动量10mm
倾斜角度±1.5o
对应标准JIS1982 / JIS1994 / JIS2001 / ISO1997 / ANSI / VDA
参数Ra, Rq, Rz, Ry, Rp, Rv, Rt, R3z, Rsk, Rku, Rc, RPc, RSm, Rmax*1, Rz1max*2, S, HSC, RzJIS*3, Rppi, RΔa, RΔq, Rlr, Rmr, Rmr(c),
Rσc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, λa,λq, Lo, Rpm, tp*4, Htp*4, R, Rx, AR, W, AW, Wx, 自定义设置
评价曲线
断面曲线、粗糙度曲线、DF 曲线、波纹曲线
表面粗糙度MOTIF、波形MOTIF 曲线
解析图表负荷曲线、振幅分布曲线
曲线补偿抛物线、双曲线、圆锥、圆、二次曲线、倾斜补偿、无补偿
滤波器2CR、PC75、高斯(Gaussian Filter)
截止波长0.08、0.25、0.8、2.5、8.0mm
取样长度0.08、0.25、0.8、2.5、8.0、25.0mm
取样数×1、×2、×3、×4、×5、×6、×7、×8、×9、×10、×11、×12、×13、×14、×15、×16、×17、×18、×19、×20
任意长0.1 ～ 25mm 0.1 ～ 50mm
演算显示部
自定义功能可选择想显示/ 演算的粗糙度参数
简易轮廓解析功能阶差、阶差量、面积、坐标差
D.A.T 功能辅助无轨测量时的水平调整
实时取样功能保持驱动部停止状态下输入检出器的变位
统计处理对一个参数演算值、小值、平均值、标准偏差、合格率、直方图
合格与否判定值规则/ 16%规则/ 平均值规则/ 标准偏差（1σ, 2σ, 3σ）
测量条件的保存10 件(演算显示部)
打印机
(内置热敏打印机)
测量条件/ 演算结果/ 合格与否判定结果/ 每个间隔的演算结果/ 公差值/ 分析曲线/ 显示曲线/ 负荷曲线/
振幅分布曲线/ 环境设定项目/ 统计结果(直方图)

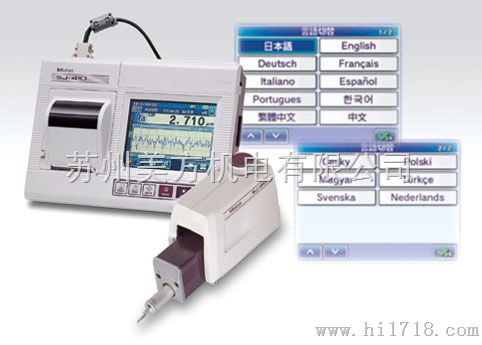

显示语言
对应16 语言(日本、英国、英、德国、法国、意大利、西班牙、葡萄牙、韩国、中国(简体、繁体)、捷克，波兰、
匈牙利、土耳其、瑞典、荷兰)
外部记忆卡(2GB，选配) 测量条件(500 件)、测量数据(10000 件) 的保存/ 调出
外部输入功能U I /F、Digimatic 输出、RS-232C I /F、FootstichI/F (脚踏开关)
电源
电池
* 充电时间/ 可测量次数
内置电池(Ni-MH 充电池) / AC 适配器2 种电源
* 内藏电池充电时间∶约4 小时(根据环境温度有所不同)
* 测量可能回数∶约1000 次(根据使用条件、环境等不同有所不同)
功耗50W
外观尺寸
(W×D×H)
计算显示部*3 275×198×109mm
上下倾斜单元130.9×63×99mm
驱动部128×35.8×46.6mm 154.5×35.8×46.6mm
重量
计算显示部*3 1.7kg
上下倾斜单元0.4kg
驱动部0.6kg 0.64kg
标准附属品
检出器*5/ 标准测针*6
270732 记录纸(标准纸张 : 5 个装)
12BAL402 液晶保护膜(1 装)
12BAG834 触控笔
12AAN041 工具箱
