测量原理：
测量仪按 M 制轮廓法（触针式）测量原理进行设计，其各项性能指标均合 国标 GB6062－ＧB6062－85《轮廓法测量表面粗糙度的仪器》，表面粗糙度评定 参数的运算合国标 GB3505－83《表面粗糙度 语 表面及其参数》之 定义。

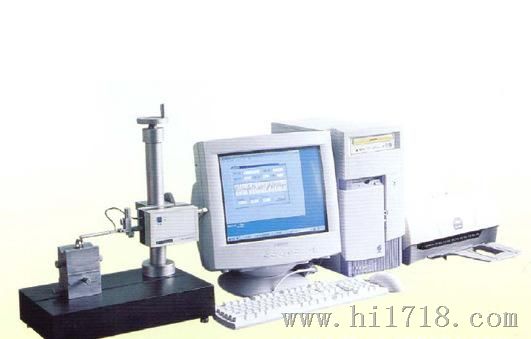

测量仪工作时，传感器在驱动器的匀速驱动下，沿被测制件表面滑行，制件 表面的微观不平度轮廓使传感器的触针相对于基准线上、下运动（基准线由传感器上导头提供）；经传感器的“机一电”转换和 PC 机的信号采集和运算处理， 后显示多参数粗糙度值，同时还能保存和打印粗糙度值和轮廓波形。
特点：
? 仪器的操作和测量结果的运算由电脑完成，直接显示测量数据和粗糙度轮廓曲线；使用方便，测量效率高。
? 本仪器较适用于测量各类机械加工表面如平面、外圆、内孔、凹槽等表面的粗糙度。
? 适合企业计量室、检测中心、车间检测站等对件表面有较高检测要求的场合使用。
主要技指标：
测量参数 | Ra、Rz、Ry、Rmax、tp、Rq、Rv、Rp、R3z 等 |
测量范围 | Ra:0.025μm ~12.5μm |
取样长度 | 0.25 mm, 0.8 mm，2.5 mm |
分辨率 | 0．001μm |
评定长度 | 1，2，3，4，5 倍取样长度 |
测量行程 | 0.5 mm~13.5mm |
示值误差 | ≤&plun;10% |
示值变动性 | ≤6% |
小可测孔径 | 5 mm/选配 |
深可测凹槽 | 15 mm/选配 |
电源 | 220VAC，50HZ ，3A |
合标准 | 国标 GB6062-2002，ISO3274-1996 |
标准配置：
◇直线驱动器 ◇标准传感器 ◇Ra 标准样板
◇信号采集卡 ◇A/D 转换卡 ◇测量软件
◇燕尾调高部件 ◇信号控制线 ◇信号线
◇十字工作台 ◇"V"形倾斜工作台 ◇ 立柱工作台
◇电脑（品牌机）（注：电脑可自备）
选配件：
|
传感器 –用于不同工件表面的粗糙度的测量
类型 | 图 示 | 功 能 |
标准传感器 1 | 外圆、平面、内孔 φ≥60mm | |
标准传感器 2 | 外圆、平面、内孔 φ≥10mm | |
小孔传感器 | 小孔 φ≥5mm | |
曲面传感器 | 曲面，曲率半径 r≥3mm | |
凹槽传感器 | 凹槽深度 4，6，8，10 可定制深达 20mm |
|
本仪器特点：
1、基本测量参数：Ra、Rz、Ry
2、测量范围： Ra：0.025～6.30μm
(曲面：Ra：0.025～1.0μm) Rz、Ry：0.100～50.00μm
(曲面：Rz：0.100～10.0μm)
3、取样长度（λC）： 0.25、0.8、2.5mm (曲面：0.25、0.8mm)
4、评定长度：１～5λC 可选（λC＝0.25mm、0.8mm、2.5mm）
5、系统误差：&plun;10％ (曲面：&plun;15％)
6、示值变动性：≤6％ (曲面：≤12％)
7、高压电传感器
8、 传感器测量速度：1.5 mm /s (λC=0.25、0.8mm 时)
3.0 mm/ s (λC=2.5mm 时)
9、传感器触针针尖半径：10&plun;2.5μm
10、电源：AC 220V/1A，50Hz
11、可选配曲面传感器、小孔传感器、凹槽传感器等附件。
标准配置清单：（供参考，以装箱单为准）
序号 | 名 称 | 数量 | 备 注 |
1 | 直线驱动器（包括调高部件） | 1套 |
|
2 | 标准传感器 | 1支 |
|
3 | A/D卡及信号处理板 | 1套 |
|
4 | 表面粗糙度测量软件 | 1套 |
|
5 | 校准样板 | 1块 |
|
6 | 立柱工作台 | 1台 | 可选配 |
7 | 十字工作台 | 1台 | 可选配 |
8 | 倾斜工作台 | 1台 | 可选配 |
9 | PC机 | 1套 | 可自备 |
10 | 打印机 | 1台 | 可自备 |
