一：系统简介

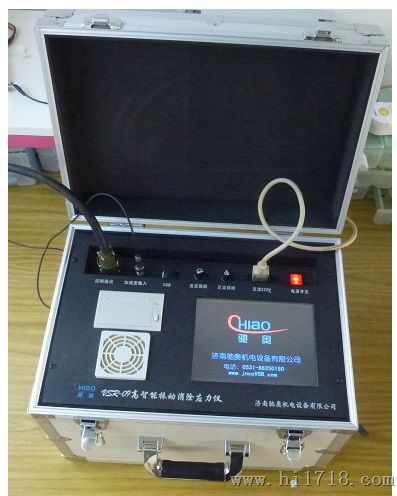

VSR-09型高智能液晶触摸振动消除应力仪应用单片机数字信号处理技术，
以与基本振动时效机理更贴切的数字模型为基础，并融入大量实践数据开发的具
备动应力提示功能的新概念产品，了振动时效工艺设备新理念。设备具有的
自动、半自动、全自动、多峰时效功能、数字手动功能及振动焊接功能。
该系统在生产过程中严格按着《机械式振动时效消除应力仪》标准制造。此设备配置高端，技术、功能庞大、经久耐用。
★智能操作：高智能触摸设计（一键操作），时效工艺过程简单、实用、；打开电源开关后，即进入智能功能，点击触摸按钮自动键，即自动扫频，自动判定并确认峰值，自动选择处理完成整个工艺过程。
★多峰扫频功能：可以人工选择五个以内激振频率及振型时效可以满足各种类型复杂构件的要求。
★强震功能：可以解决某些构件固有频率高的问题，也可以用此功能进行振动焊接处理。
★真彩液晶显示：采用8吋触摸真彩液晶显示器，时效参数图形化处理，人机对话直观友好，操作简单易懂。
★储存功能：设备可以储存十个工艺，适用于批量工件使用。
★工艺名称编辑：系统配有构件名编辑功能，构件名称及时效的时间和日期均打 印在工艺曲线上及保存电子文档。
★U盘转存功能：实现无纸办公，储存时效工艺曲线及参数，可以转成WORD文档在网络中传阅。
★自动打印功能：自动生成时效工艺，可以汉字编辑工件名称及型号，可现场打印或U盘转存带有时效时间的工艺曲线及参数。
★智能扫频：的快速智能扫频，扫频高据遗漏，扫频速度5。
★帮助功能：操作界面具有强大的帮助功能，适用于现在工厂无专人操作。
★屏保功能：的液晶屏保功能、可大大延长液晶屏的使用寿命。
★时效效果：满足不了要求液晶文字提示。
★系统故障提示：液晶显示并提示处理方案。
★系统稳定：操作系统板为自主研发的新式系统控制方式、严格的选用原装元器件，优化了我们产品的结构并系统的运行；
★工控机箱：本控制系统机箱选用工业控制机机箱，电磁场干扰能力强，系统在更加恶劣的工业现场正常、运行
★卡具：采用45号弹簧钢铸造而成，增加其内在韧性、刚度，使用寿命
★飞车保护、过载、过流、过压保护等完善的保护措施了现场操作时的问题
二：铝合金双偏心激振器简介：
激振器采用铝合金箱体（双偏心），德国振轴承。激振器由直流电机和偏心箱两部分组成。直流电机采用设计的大功率、振永磁无
槽直流电机，功耗小，性高，激振力大;偏心箱结构采用国外技术，设计合
理，平衡度，重量轻、强度大;偏心无可调，调节范围宽，激振力可满足
于从几公斤到三百吨构件的时效处理。
型 号 | 参 数 | A | B | C |
电机转速范围 | （r/min） | 2000--8000 | 2000--8000 | 2000--6000 |
激振力调整范围 | （KN） | 0--40 | 0--50 | 0--60 |
电机额定功率 | （W） | 1500 | 2200 | 3600 |
电机额定电流 | （A） | 13 | 13 | 15 |
处理吨位参考重 | （T) | ≤ 50 | ≤100 | ≤300 |
加速度量程 | （G） | 0--50 | ||
稳定 | （r/min) | ± 1 | ||
供电电源电压 | 交流220V ± 10％ 50HZ ± 4％ | |||
三、时效对比图：
项 目 | 自然时效 | 热时效 | 振动时效 |
应力消除率 | 10%左右 | 30—80% | 30—60% |
尺寸稳定性 | 好 | 较差 | 较好 |
时效成本 | 占场地、占资金 | 150—300元/吨 | 10元/吨 |
时效周期 | 一般半年以上 | 20—60小时 | 一小时内 |
环境保护 | 无污染 | 污染较严重 | 无污染 |
变形能力 | 较好 | 比时效前降低 | 较好 |
时效变形量 | 可忽略不计 | 较大 | 可忽略不计 |
工件适应性 | 几乎任何工件 | 受尺寸、材质限制 | 几乎任何工件 |
工序安排 | 须在精加工前 | 须在精加工前 | 任何工序之间 |
四：安装调试：可提供技术方案和技术指导。可据客户要求加工定制及振动消除应力系统升级服务，现场设备调试及安装高度及培训。
