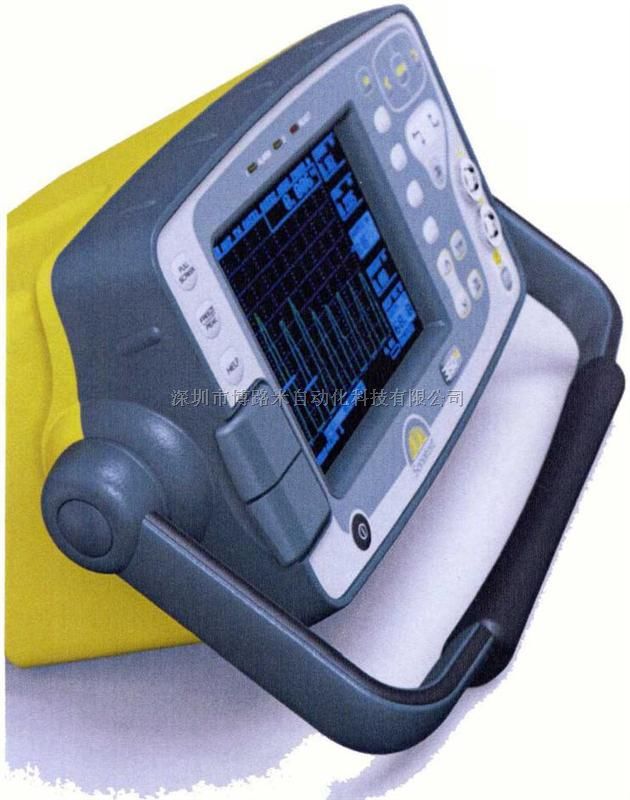

英国Sonatest超声波探伤仪Masterscan 350M 薄壁零件、点焊超声波探伤仪

Masterscan 350概述

的ActiveEdge TM脉冲发生器技术

Masterscan系列超声波探伤仪采用ActiveEdge脉冲发生器，使脉冲前沿和后沿可以调整，这一技术提高了近表面分辨率，丢弃了改变阻尼而降低灵敏度的传统方法。附加的控制功能使该系列探伤仪与多种探头匹配，达到高性能探伤。

耐用性与可靠性

Sonatest超声探伤仪以坚固的设计和高可靠性著称。高可靠性就是减少故障，提高生产率。Masterscan 350采用高强度的塑料制成，且符合IP67密封标准，具有良好的防水性，可在恶劣的环境中使用。

高性能全控

350M有着优良的性能及时尚的外观。按照工程师经验设计的操作界面确保使用简单且容易上手。在上一代Masterscan的基础上增加了菜单导航键及调整了菜单构架，让使用更加简便。菜单结构设计成用户向导模式，通过操作工作任务来快速实现第二特性。

高清晰显示器

显示器是超声波探伤仪的关键器件。Masterscan配有彩色TFT显示器，可在任何亮度情况下提供清晰的图像。用户可选择不同的颜色配置及波形显示来提高清晰度，LCD显示屏在阳光直射的情况下亦可清晰地读取。TFT不会出现典型的黑屏或受到温度气象条件的限制。新的全屏显示模式可在检测的同时将A扫描化，方便读取数值。快速的响应及峰值读取功能可确保任何指示都被清晰地显示。

SDMS（声纳数据管理软件）

这种软件是一种基于Windows系统上的数据管理工具，使声纳数字探伤仪的操作界面可与电脑相连。软件可提供上传和面板的设定参数和A扫面图的程序，并可复制粘贴到Word程序中制作。厚度度数可直接转入Excel表格，用于B扫描、C扫描和彩色三维图的图标制作。

Masterscan 350技术参数

检测范围：0-1mm（0.05in）直至20000mm（800in）（在钢中）

可以1,2,5或1mm（0.05in）增量连续可调，同样从1-5000μs。
声速：256-16000m/s，连续可调。
探头零点：0-999.999μs，连续可调。
延迟：0-20000mm（400in），步进0.05mm（0.002）（在钢中）
增益：0-110dB，步进0.1, 0.5, 1, 2, 6, 10, 14和20dB，随时可以直接进行增益调节。
检测模式：脉冲回波和发射/接收
脉冲发生器：100V – 350V（MS380 450V）方波脉冲
ActiveEdge TM：特殊的脉冲控制技术提高了近表面的分辨率及信号接收。替代了传统的高阻尼控制。
P.R.F：可选择5-5000Hz

厚度记录：可储存8000由“模组/位置/编号”模式或按预编程的顺序模式来储存。可用SDMS软件将读书软到Excel中。

语言：多种语言可供选择。英语，德语，法语，西班牙语，意大利语，荷兰语等，其他语言可根据用户要求提供。

操作模式

模式1：信号监视器

模式2：闸门中个信号的深度和幅度

模式3：回波至回波间的距离测量（单个闸门）

模式4：通过深度、曲面校正和探头前沿补偿来计算光路、深度和表面距离的三角法显示。可在屏幕上显示1/2跳跃。

模式5：闸门至闸门间的距离测量（独立闸门）

模式6：T-Min模式，用于保持小厚度度数，水平距离测量分辨率达0.01mm（0.001英寸），幅度测量分辨率达1%FSH，在A扫描图的上方有测量的书的放大显示。测量模式可选择峰值模式或前沿模式。

AGC：自动增益控制能自动将信号电平设定在10-90%FSH之间，偏差在5-20%之间。

DAC：多可选10个点制作数字DAC曲线。按照EN1714，JIS和ASME标准，可选择参考曲线-2, -6, -10, -12 and -14dB。振幅根据选择参考曲线的%DAC，%FSH和相对增益读取。

TCG：时间校正增益，也成为Swept增益，40dB的动态范围明显大于每微秒30dB，可选择10个点，将全部信号设定到全屏高度的80%。

屏幕刷新频率：60Hz（NTSC制式）；50Hz（PAL制式）

检波方式：全波，正半波，负半波，射频

频率范围：6个窄频带，中心分辨率分别为0.5 MHz, 1MHz, 2.25MHz, 5MHz, 10MHz 和15MHz，宽频带2 MHz - 22MHz (-6dB) 和 1MHz - 35 MHz (-20dB)。
