- 品牌/商标：韩国彩虹Rainbow
- 企业类型：贸易商
- 新旧程度：全新
- 原产地：韩国

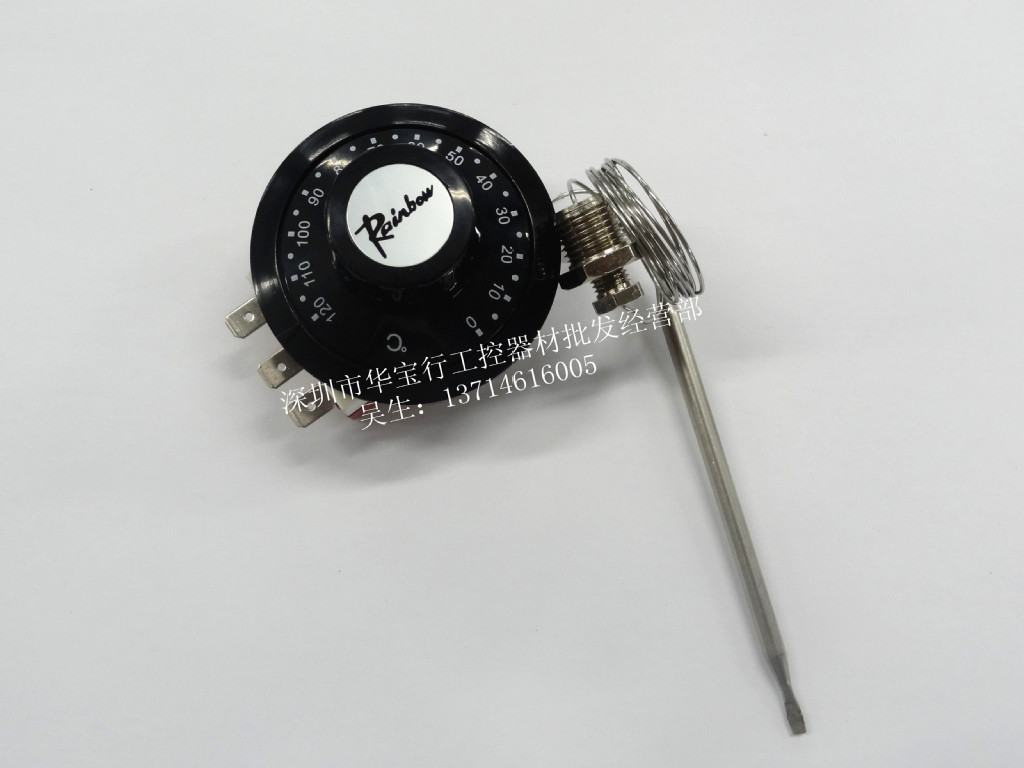

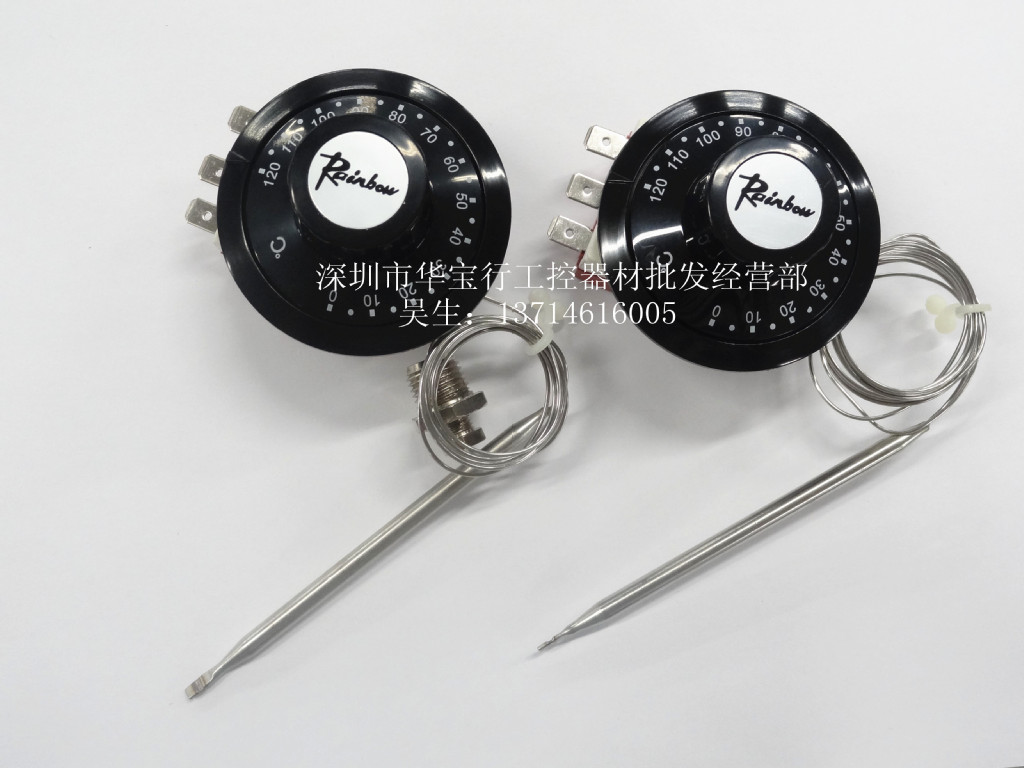

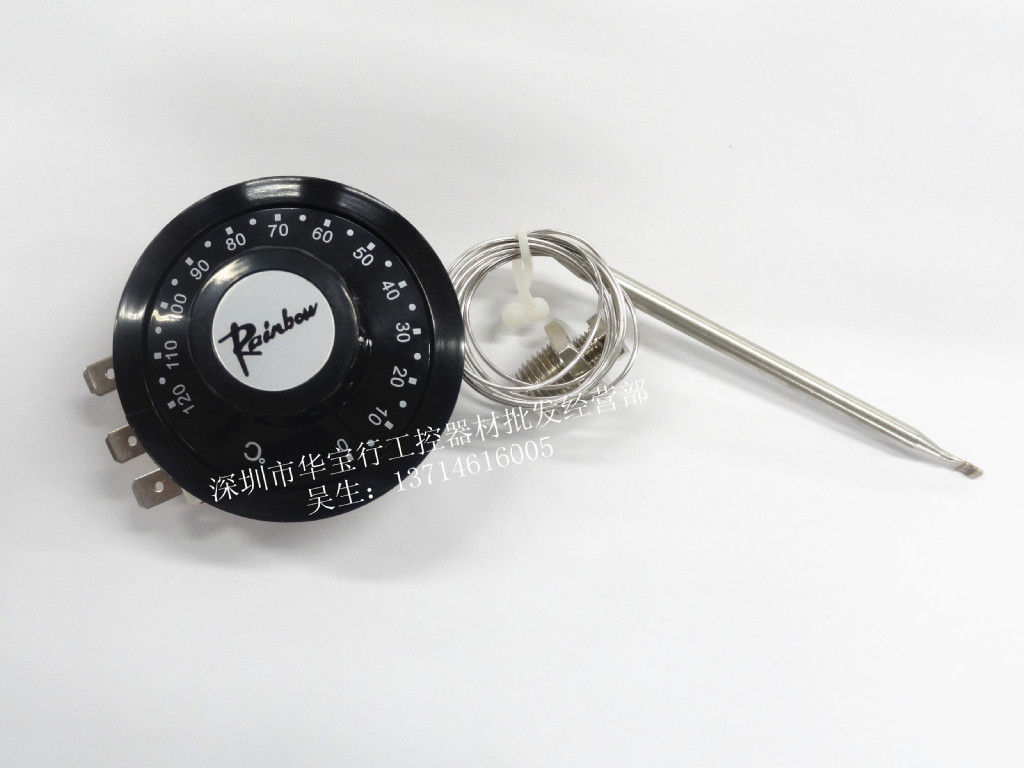

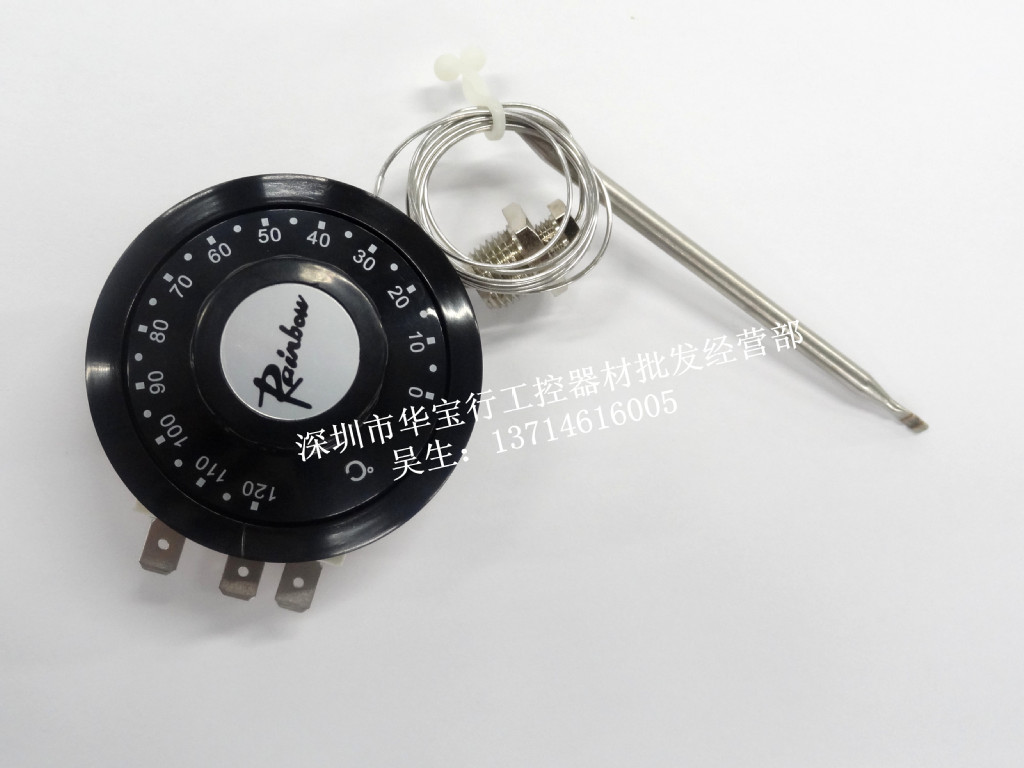

品 名：液胀式温控开关
品 牌：韩国彩虹（Rainbow）
型 号：TS-120SB-C
产品功能：恒温控制或过热保护
产品特点：操作简单、通断温差小，开关动作灵敏，使用寿命长。
工作原理：

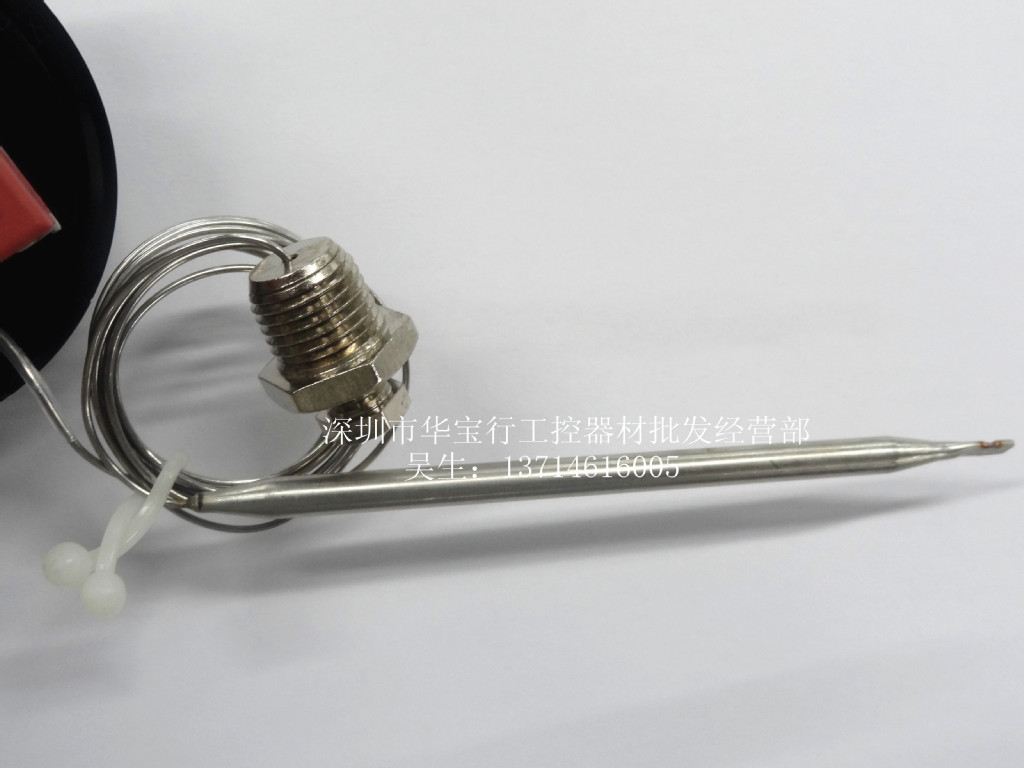

液胀式温度开关由感温棒、毛细管、隔膜以及膨胀导体组成。当感温棒受热时，感温棒内的液体媒质受热并膨胀，媒质膨胀使闭路系统内压增大，压力的增加通过隔膜转换为位移，位移达到一定位置即会触发电路相关开关触点断开或闭合。
电器规格:
- 电阻性负载：AC250V/16A 380V/10A
- 电感性负载：AC250V/5A 380V/1A
- 接点方式：S.P.D.T. 单极双投
- 端子间阻抗：50mΩ以下
- 接点寿命：使用次数30000次
产品选型：

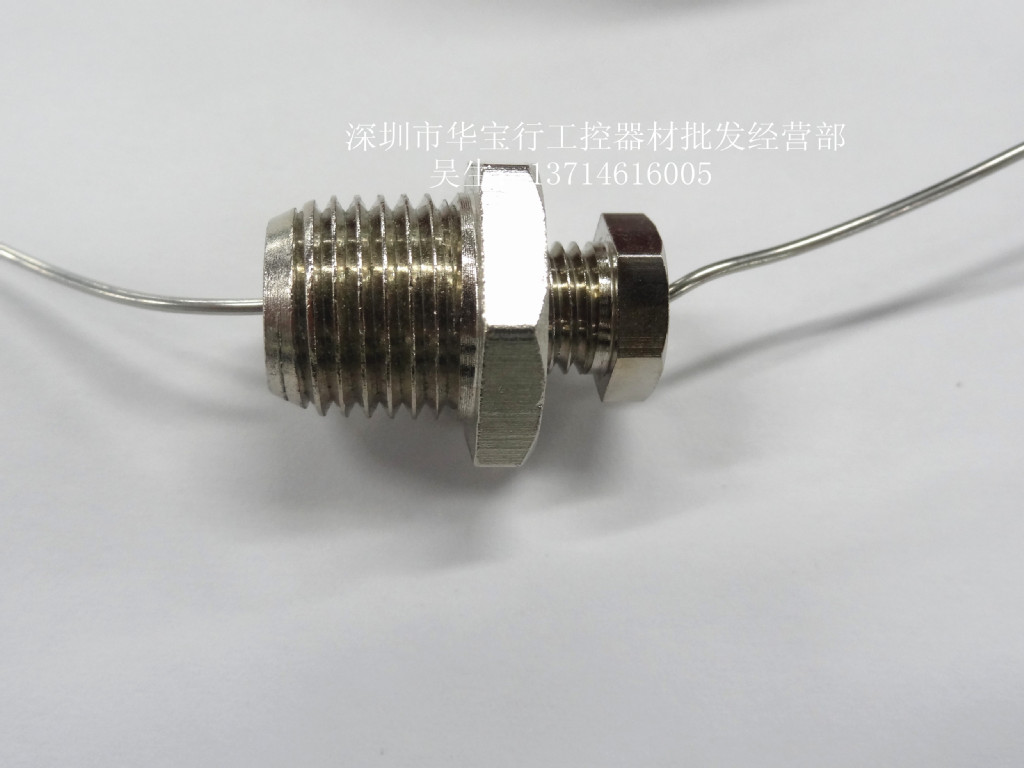

产品型号 | 温度范围 | 感温棒尺寸 | 毛细管尺寸 | 旋钮种类 | 固定密封螺栓 | ||||||||
TS-030S | -30℃~ +30℃ | ?5.8 * 127mm | 标准长度 1000mm
非标订制长度 250~2000mm |
|
| ||||||||
TS-040S | 0℃~40℃ | ||||||||||||
TS-050S | 0℃~50℃ | ||||||||||||
TS-080S | 0℃~80℃ | ?5.8 * 117mm | |||||||||||
TS-090S | 0℃~90℃ | ?5.8 * 120mm | |||||||||||
TS-120S | 0℃~120℃ | ?5 * 104mm | |||||||||||
TS-150S | 30℃~150℃ | ?5 * 100mm | |||||||||||
TS-200S | 50℃~200℃ | ?5 * 58/67mm | |||||||||||
TS-320S | 50℃~320℃ | ?3 * 143/179mm ?5 *58/67mm | |||||||||||
TS-400S | 50℃~320℃ |
适用行业：
- 冷 藏 业--冷冻冷藏柜、制冰机、商用冰箱、冷、热饮自动贩卖机等；
- 机 电 业--无线通讯箱(室)、机电箱、电梯机电室(散热除湿控制)等；
- 电 器 业--饮水机、开水机、电热水器、洗衣机、桑拿房、保温箱、蒸饭箱、电暖炉等；
- 机 器设备--射出成型机、模温机、油温机、干燥机、焊锡炉、锅炉、超声波清洗机、包装封口机等；
- 食品机械—油炸锅、热茶桶、配菜保温台、电烤炉、蒸包机等；
- 温度调节--农耕培养室、兰花房、温室培植等；
- 其 它--水床、散热风扇、电热管、废油燃烧器(汽车烤漆房)等。
注意事项:
- 产品安装时，旋座起始点（黑色┃/▲点）应置于接线端。
- 毛细管是中空线材, 请勿硬折或直角弯曲以免阻塞内部液体流动。
- 感温棒请勿硬压变形，以免造成内部压强变化，影响。
- 接线时接线端子请勿弯折，以免造成内部弹片间隙发生变化。
- 通入电压电流勿超过产品额定电气规格。
- 本体部分可承受的环境温度为-10℃～80℃，环境湿度80%RH以下。
产品尺寸图:
