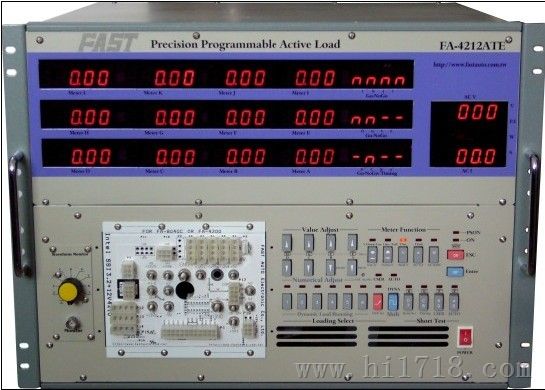

多功能综合测试仪

Model:  FA- 4212 ATE        (視訂製規格而有所不同)

■規格表  ■測試功能比較表  ■測試項目說明   ■產品型錄

產品簡介:

供应电子负载FA-4212ATE,12路负载机

产品优势:

 单机高达12组负载

 多可支持组独立+12V8规范

 功能强大的计算机测试软件,实现完全自动化测试

 可选配其它仪器成为FA-9000ATS测试系统

 同业界功率高达4200W(视规格而定)

支持新FA-4212PC测试软件，完全由计算机自动测试。

主机内建24组负载电流、上下限电压范围、动态负载电流及4组过功率测试(O.P.P.)设定。

同时显示12组DC电压值读取、电压输出范围、各组设定电流、各组消耗功率及总消耗功率值。

内建交流电压（ACV）及交流电（ACI）显示，让您方便监控输入电源状态。

可直接由FA-4212ATE面板上控制AC-ON/OFF及PS-ON/OFF，任何PC用S.P.S.均可直接上机测试，无须另接治具。

待测S.P.S.之输入电源可跟随主机电源(INT)或外接电源（EXT），让您可检测因输入电源变动而使S.P.S.输出产生变动之影响。

内建短路保护测试及过功率保护功能测试，给您产品的品质更加出众。

超大型、高亮度LED显示，让您轻松判别数值，观看数值不似LCD有视角限制。

可外接示波器观看各组的RIPPLE&NOISE。

可测AC-DC 及 DC-DC(另外选配控制器)。

加载（震动）测试，可测得输出电压可否正确，并可调整S.P.S.输出电压，并由上下限电压设定范围值，经由电压判断符号，轻松判断输出电压范围是否合格。

短路保护测试（SHORT TEST）及过功率保护测试（O.P.P. TEST），可测得S.P.S.的短路保护电路及功率保护值及是否正常。

动态负载测试，可用于烧机过程中仿真S.P.S.实际的吃载状况。

可测得S.P.S.的开关机的时间讯号，且检测电压点更可由0.00V-8.00V任意设定。时间讯号测试项目如下：

  1.POWER GOOD TIME. 2.POWER FAIL TIME. 3.SET UP TIME. 4.HOLD ON TIME. 5.P.G.ON RING TIMES. 6.P.G.OFF RING TIMES.

搭配新开发的PC版测试软件："FA-4212PC"可连结多任务器FA-6000(选配)及数字储存示波器自动读取8组电压的Ripple P-P(选配)，配合可程序AC电源供应器，可控制输出AC电压、频率、开启角度(选配)。

搭配功率表CP-310可自动量测效率、功率因素及输入功率。

短路测试的短路时间长短可自由设定，也可将短路时之AC功率值做为判断依据，测试判断更为仔细。

全新开发之测试软件，自动测试编辑完成后可无限组数储存于计算机上，并透过计算机编辑后，实时进行自动联机测试，立即得知测试结果。

报表功能中之工作报表可统计每日产能，并将PASS/FAIL之序号于报表中管理;另外可选定记录字段可将每日产能，第X测试项的电压纪录下来做"电压"、"电压"、"平均电压"、"与电压差"之统计分析。

全新开发WINDOWS系统接口，可依设定指定测试输出及储存方式，测试完成后的印表与否、报表序号增号、报表档案存否……功能规划完善。

另可搭配条形码扫瞄器自动做测试的管理(选配)。

具有给任何电源供应器测试应用的测试项目编辑能力，并加入ATX S.P.S.快速设定功能，提供使用者更简便的参数编辑设定。

FA-4212ATE电子负载机可依客户指定规格订制，产品后续升级无烦恼。

计算机测试项目:

1.          LOAD TEST (EFFICIENCY TEST) (AC P.F. TEST) (INPUT AC POWER TEST)(ADJ V TEST)

2.          O.L.P. TEST,SHORT TEST (INPUT AC POWER TEST)

3.          AC-ON TEST(SETUP TIME TEST)(P.G. TIME TEST)(ON RING TIMES TEST)

4.          AC-OFF TEST (HOLD ON TIME TEST)(P.F. TIME TEST)(OFF RING TIMES TEST)

5.          PS-ON TEST(SETUP TIME TEST)(P.G. TIME TEST)(ON RING TIMES TEST)

6.          PS-OFF TEST(HOLD ON TIME TEST)(P.F. TIME TEST) (OFF RING TIMES TEST)

7.          RIPPLE TEST

8.          LOAD&CROSS REGULATION TEST

9.          I/P REGULATION TEST

10.      ON/OFF TEST(AC ON/OFF TEST)(PS ON/OFF TEST) (LOAD HI-LO ON/OFF TEST)

11.      O.C.P. TEST, LOOP TEST

12.      LOOP TEST
