高功率直流电子负载机

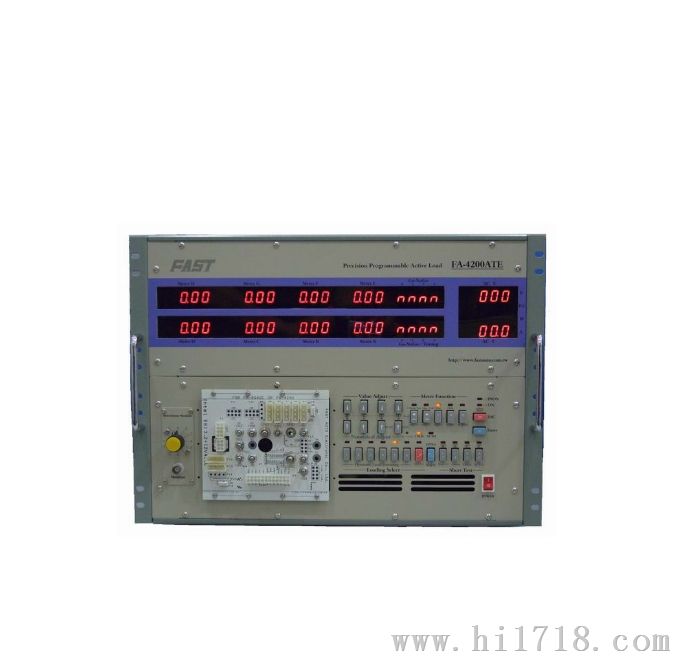

FA-4200ATE高功率直流电子负载机

產品簡介:

　　FA-4200ATE超高功率直流電子負載機，電壓、電流、功率之規格如上表所示，依您所需求的負載規格，FA-4200ATE有多種規格可供訂製，
    並且FA-4200ATE主機依功能又細分為手動、自動及電腦連線 3種機型，客戶可依需求自由選擇搭配．

　　新開發之電腦連線機型（FA-4200PC）可經由電腦連線進行自動測試,測試功能更多,可連接周邊測試設備進行更嚴格的測試需求;如自動
    量測：單組過電流保護(O.C.P)、Ripple & Noise、功率因數(P.F.C.)、效率及短路功率等等....

　　內建多功能測試治具板及PS-ON/OFF控制功能可直接測試AT 、ATX S.P.S. ，且可自行更換治具板，不需回廠更換．

　　主機內建24組記憶，每組可儲存負載電流設定、電壓上下限及動態負載設定；且可儲存4組過功率測試參數設定及時序測試項目設定
    （P.G.、P.F.、SET UP、HOLD UP、ON RING、OFF RING ）；如FA-4200ATE是自動或電腦連線機型時，因為此2種機型有內建自動測試功能
    ，所以主機另可儲存4組自動測試編輯設定，經由電腦將測試參數進行備份時，將可依電腦硬碟容量儲存更多測試參數設定．

　　內建各組輸出電壓顯示、輸入AC電壓及AC電流顯示、各組消耗電流顯示、各組消耗功率顯示、總消耗功率顯示、過功率測試、短路測試、
    動態負載測試、（P.G.、P.F.、SET UP、HOLD UP、ON RING、OFF RING 測試），自動機型並可將自動測試後之結果直接顯示在主機上，方
    便客戶查詢．

　　時間測試可測得VA 、VB、 VE、 VF任選其中一組，且測試電壓點0.000V~8.000V可自由設定．

　　主機內建BNC輸出接頭，可由示波器觀看各組輸出之波形．

　　自動機種不但有內建自動測試功能，並且可自動選擇外部3組AC電源來進行不同的輸入電源的測試．

　　適用於ATX、AT  POWER….各種 SWITCHING POWER SUPPLY 均適用．

+12V2: Mian Power Conntctor 24Pin x1 , Peripheral Power Connector x2 ,PCI-E Connector 6Pin x1
+12V3 : +12V Power Conntector 8Pin x1
+12V1:  Peripheral Power Connector x5 , Folopy Drive Power Connector   x1
