泄漏测试仪M24

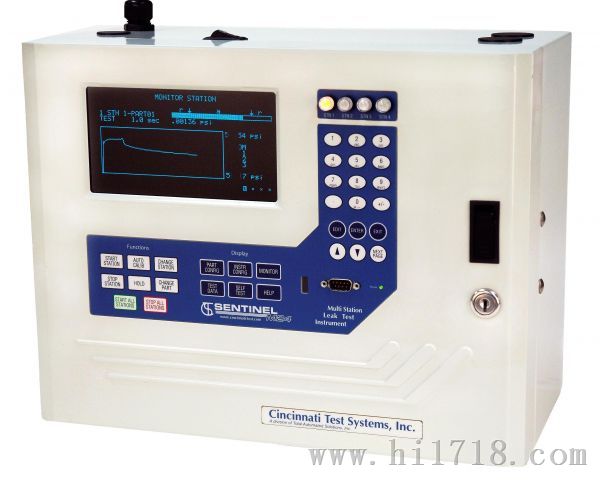

Sentinel M24是多功能压力衰减泄漏检测仪器,它提供工业的泄漏检测性能. 这个Sentinel模型以扩展能力为特色,提供一个工位或多四个单独工位的控制.M24 有着增强的操作界面以及宽广的通讯能力.

先进的产品功能

• 壁挂式配置15.5” 宽x 12” 高x 8” 深
• 强大的32位处理器和24位A/D转换器
• 256 x 125 VFD 显示屏带定义的快捷键
• 条形图显示(压力, 损失, 或流量)–仅英语
• 多色彩LED在每个测试通道显示测试状态合格/不合格/在测试中
• 模块化气动及控制封装
• 多四个同时应用的测试通道

正压或真空衰减测试要求的单一测试配置

• 正压/真空衰减-压力变化
• 正压/真空衰减-带证书的质量流量漏孔
• 存储16个预编程的测试程序
• 测试程序选择可以通过键盘,RS232,二进制输入
• 测试结果评估可选(不合格/合格/不合格等等)
• 测试结果输出格式可配置

可选的测试参数

• 快速检测
• 测试压力水平补偿
• 允许/不允许每个仪器带有固定范围的环境漂移纠正

标准测试压力范围

     标准压力传感器,阀组和调压阀范围:

          -14.5, 2, 30, 100, 200, 500 (PSIG)

• 可选到100psig的高流量阀及阀组允许在大工件上以相较于普通阀组的5倍速更快充气及排气来减少周期时间
• 压力传感器度为满量程+/-0.4%
• 两点压力校准
• 数据分辨率0.00001 psi/ 和scc/m.

可选择的测试的测量单位

压力

PSIG, PSIV, inH2O, oz/sq in, ATM, inHg, mmHg, kPa, MPa, Bar

流量

Sccm, sccs,  scch,  slpm,  slps,  slph, scfm, scfs, scfh, scis, scim,scih

时间

Sec

• 可为每个测试通道设置测量单位

自动校准和自检

• 自动校准包含经的质量流量漏孔
• 性能因数” 校准反馈确保的结果
• 允许校准程序手动编辑
• 自检隔离测试仪器气路来验证一个“无泄漏”环境
• 强大的功能保证结果以及简单的操作设置与故障排除
• 无“自动设置”功能

夹具控制

• 每个通道4 输入/4 输出- 1个仅密封夹具动作– 无反馈
• 夹具I/O 是24 VDC 或者115 VAC 通过硬接线内连

测试数据存储

• 每个通道多1000条后进先出工件结果包括“日期/时间/测试结果”
• SPC数据跟踪，保证工件可溯源

电气要求和连接

• 88-264 VAC, 47-63 Hz 或可选22-26 VDC
• RS232(2)
• RS485(1)
• Telnet(1)
• 为生产线连接用的?” Colder 接头

所有CTS仪器包含密码保护程序和测试结果存储. 所有CTS仪器是CE的并且带有2年有限质保. 正常情况下所有标准仪器在2-4周加上物流时间内交付.联系我们 来选择适合您应用的仪器.

CTS有着超过30年经验的完美高度,可重复性和可靠的仪器，能在任何制造条件下来优化您需要的泄漏测试应用.CTS应用工程师能够帮您设计出适合您需求的解决方案.请参阅“定制仪器”部分来了解我们的能力.
