红外信号处理电路

 CMOS 数模混合专用集成电路；
 具有独立的高输入阻抗运算放大器；
可与多种传感器匹配，进行信号与处理；
 双向鉴幅器，可有效抑制干扰；
 内设延迟时间定时器和**时间定时器；
结构新颖，稳定可靠，调解范围宽；
 内置参考电压；
 工作电压范围2V～6V；

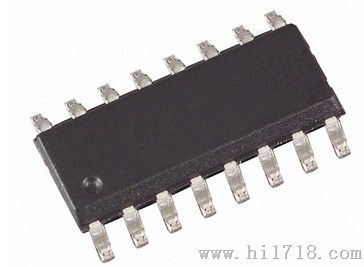

 采用16 脚DIP 和SOP 封装；
APPLICATION 产品应用
 用于多种传感器和延时控制器；
MAXIMUM RATING 极限参数（Vss=0V）
 电源电压：-0.3V～6V；
 输入电压范围：VSS-0.3V～VDD 0.3V（VDD=6V）；
 各引出端电流：±10mA（VDD=5V）；
 工作温度：-10℃～ 70℃；
 存放温度：-65℃～ 150℃

通用

極限參數 红外信号处理电路BISS0001/FJPIR001/FJPIR002/FJPIR003/FJPIR004

參數符號範圍單位

電源電壓VDD-Vss 6 V

輸入電壓範圍-0.3～6 V

工作溫度Top -20～70 ℃

儲存溫度-65～150 ℃

電參數(TA=25℃ VSS=0V)

參數符號小標準單位測試條件

工作電壓範圍VDD 2.0 4.5 5.5 V

工作電流IDD 50uA

3V 無負載100 5V 無負載

輸入失調電壓VOS 50 mV VDD=5V

輸入失調電流IOS 50 nA

開路電壓增益AVO 60 dB VDD=5V

共模抑制比CMRR 60 dB VDD=5V

VO 端輸出高電平VOH 4 V

VDD=5V

IOH=0.5mA

VO 端輸出高低平VOL 0.4 V

VDD=5V

IOL=0.1mA
