- 品牌/商标：欧研
- 企业类型：制造商
- 新旧程度：全新
- 原产地：上海
[概述]

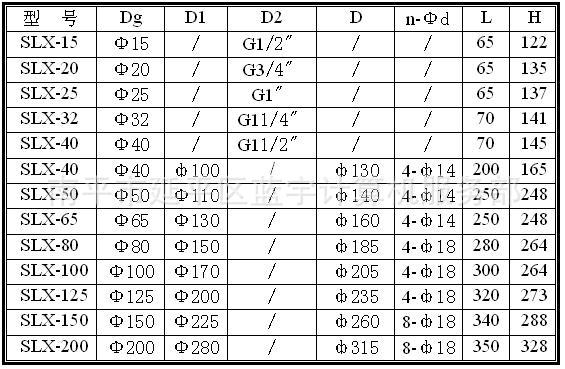

SLX型双向示流信号器又称为流量开关，用于水、火电厂及其它工业部门中需要进行液体流动状态监测的部位。是用来监视管路中的水流流量,当通过该信号器的流量达到设定值时,示流信号器发出电信号,反馈到保护系统或控制流量的系统中去,从而保护主社设备能正常工作。在现场还可以通过观察指针的偏转程度来判断水流情况。本示流信号器设计成双向指针型式，也适应有反向冲水系统。[技术要求] 1)、管路介质经过过滤的无腐蚀性工业液体； 2)、介质压力小于1MPa,温度小于80℃,工作压力≤0.6MPa； 3)、环境温度0.5~40℃、相对温度小于95%； 4)、接点数量：4对接点(两对常开，两对常闭)； 5)、安装在室内周围无爆炸腐蚀金属和破坏绝缘的气体或尘埃； 6)、适用流量符合公称通径和用户要求，并在一定范围内可调； 7)、安装尺寸
[结构及工作原理] 本示流信号器主要由喷嘴系统、靶杆、微动开关及指示部分组成,具有体积小、结构简单、工作稳定等特点。 工作原理：水流经过本产品喷嘴系统产生压差使靶杆摆动，当水流量超设定值时，靶杆克服弹簧力使微动开关的接点2、3闭合，同时接点1、3断开，发出正常信号，此时指针指向开的位置；当水流流量低于设定值时，液体流力小于弹簧力，弹力使微动开关接２、３断开，同时接点１、３闭合，发出低流流信号，并反馈到保护系统去，此时指针指向关的位置。 示流器动作值的整定：将示流器装在管路上，旋掉锁紧螺钉，然后通以要求示流信号器动作的流量，通过调整螺定使弹簧预紧力达到改变信号动作值，使信号器动作，此瞬间常开接点打开、常闭点闭合，后将螺钉锁紧。[型号说明]
SLX-25Z/16中SLX表示示流信号器，25是代表通径，Z表示单向示流信号器（若为ZS则表示双向示流信号器）
