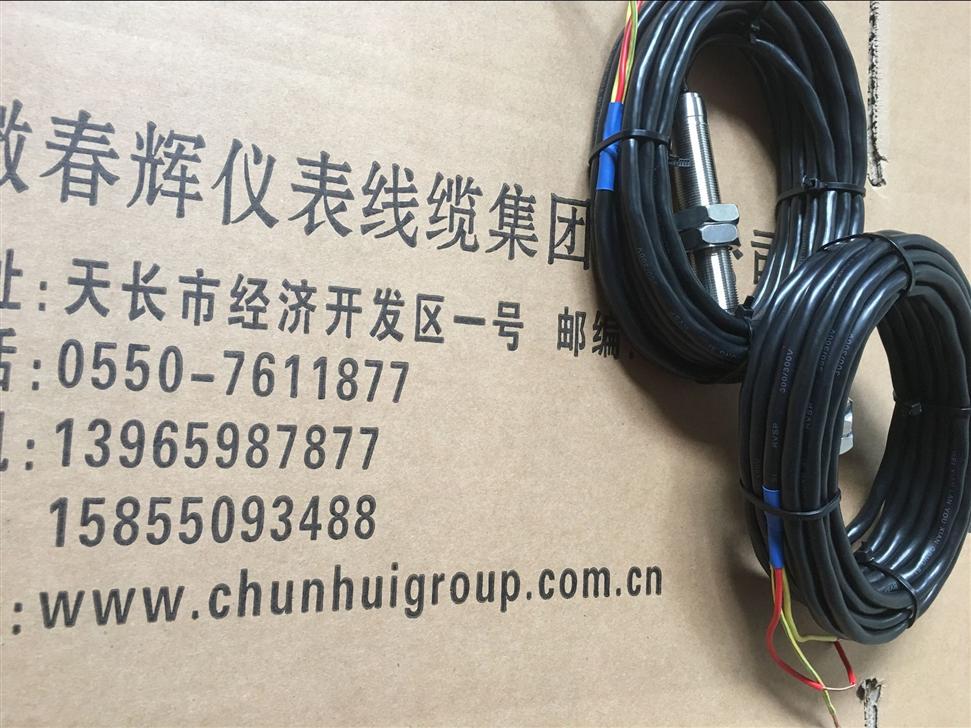

QBJ-CS-1，QBJ-CS-2，QBJ-CS-3测速传感器

产品价格：: 电议

产品型号：: 转速传感器QBJ-CS-1，QBJ-CS-2

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 安徽春辉仪表线缆集团有限公司

所属地区：: 安徽省滁州市

发布时间：: 2016/4/14 15:41:45

产品搜索

产品分类

传感器系列: 振动速度传感器; 转速探头传感器; 行程位移传感器; 热膨胀位移传感器; 电涡流旋转位移传感器; 轴向位移胀差偏心传感器

变送器系列: 转速变送器; 一体化振动变送器; 振动、轴振动变送器; 轴向位移、胀差变送器; 油箱油位行程、油动机行程、热膨胀位移变送器; 三参数、四参数震动组合变送器

仪器仪表监视仪: 转速仪表; 温度控制仪表; 智能显示仪表

监控仪/监测保护仪: 转速监控仪; 轴振动检测仪; 轴向位移监控仪; 振动监测仪振动烈度监控仪; 胀差、热膨胀、位移行程、油动机、油箱油位监控保护仪; 振动/温度/油位组合监控仪表

工业设备配套产品: 探头

智能控制器

组合式仪表

电线电缆

安装附件

校验装置

QBJ-CS-1，

QBJ-CS-2，QBJ-CS-3转速传感器

工作原理：
转速传感器是一种对磁感应强度、磁场强度和磁通量敏感，并能把这些信号转换成电信号的传感器。
技术参数：
QBJ-CS-1转速传感器的技术参数
1．直流电阻： 150Ω～200Ω
2．测速齿轮：模数2～4（渐开线）
3．环境温度： -10～120℃
4．抗振动： 20g
技术参数

1、输出波形：近似正弦波（≥50r/min时）

2、输出信号幅值：50r/min时≥300mV

传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm

被测齿轮模数　m = 2

齿轮 Z = 60

材料电工钢

　　　　信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

3、测量范围：50～5000Hz

4、使用时间：连续使用

5、工作环境：温度 -20～+60?C

6、输出形式：X12K4P四芯插头

7、外形尺寸：外径M16×1(可根据用户要求定制)

使用注意事项：

　　　１、安装时传感器外壳M16×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　２、安装时应以被测齿轮不与传感器接触为宜。并希望能尽量减少间隙δ以提高输出信号幅值
