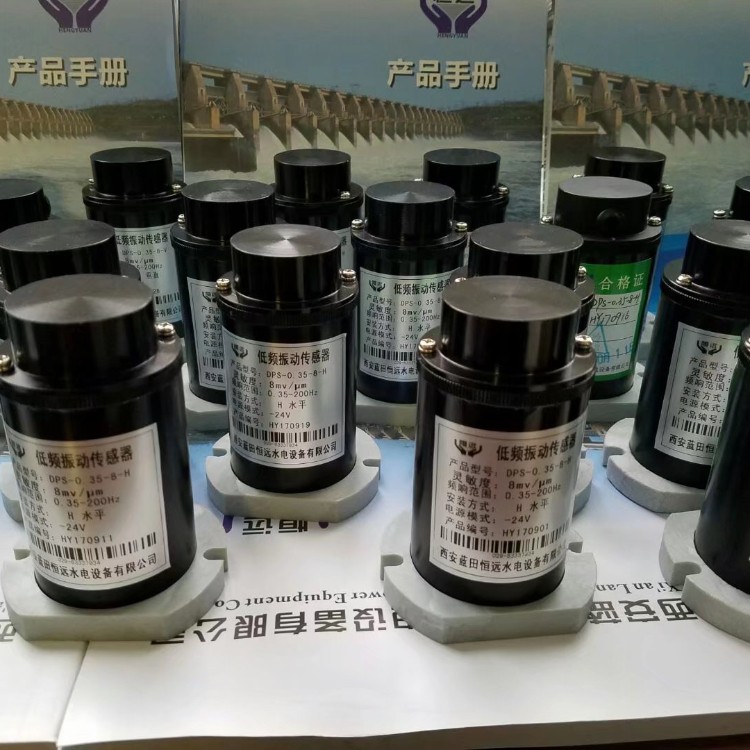

清仪出品DP低频振动传感器DPS-0.5-5-H/V垂直、水平传感器

机组水导、上下机架DPS-0.5-5/DPS-0.35-8-H/V低频振动传感器动态

DPS低频振动传感器，内置积分器，输出位移电压信号。它是将振动速度信号积分成位移信号而输出。主要用于测量水轮发电机组、低速转动机器、工程建筑和桥梁等的振动。这种传感器测量的振动是相对于自由空间的 振动。它的输出电压信号与振动幅值成正比。 基本原理低频振动传感器是属于惯性式传感器。它是利用磁电感应原理把振动信号变换成电信号。主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器壳体中刚性地固定着磁铁，惯性质量（线圈组件）用弹簧元件悬挂于壳体上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压信号正比于被测物体的振动速度值，对该信号进行积分放大处理即可得到位移信号。
传感器的总体设计保证它有如下使用特点：

1. 传感器有很低的使用频率，可以适用于低转速的转动机器。
2. 相对于其它类型的振动传感器而言，传感器有较低的输出阻抗，较 好的信噪比。它同一般通用交流电压表或示波器配合就能工作。对输出插头和传输电缆也无特殊要求，使用方便.

3. 传感器设计中取消了有摩擦的活动元件，因此使用寿命相对很长。

4.传感器有一定抗横向振动能力（不大于10g）

主要技术指标

1．频响范围：0.5Hz～200Hz(-3dB)
2．灵敏度：8mV/μm±5%、 5mV/μm±5%、 4mV/μm±5% (或根据用户要求调整)
3．量程：±1mm（±2mm、±3mm 等）
4．线性度：<2%
5． 输出电压：8V（单峰）
6．使用温度范围，-30℃-80℃
7．工作方向：H 水平型 V 垂直型
8．工作电源：±12VDC
9．安装方式： 在Φ56的圆周角上用2个M5螺钉固定。

10．外型尺寸及接线示意：

水电厂水轮发电机自动化元件是主机及辅助设备的逻辑控制、监控必不可少的设备，也是水电厂实现综合自动化、运动及计算机控制的基础，自动化元件的配置与优化是水电厂综合自动化系统重要环节，是水电厂综合自动化系统成败的关键，尤其是在计算机监控技术的长期发展和广泛应用的今天，基础自动化元件选型配置的不合理，直接导致水电厂综合自动化系统出现“四肢简单、头脑发达”的问题。因此，自动化元件的配置、选型和运行维护一直是所有水电厂自动化设计、开发和运行维护人员所关注的热点。

　　水电厂自动化元件作为整个综合自动化系统的基础，其造型、配置应以工作长期稳定可靠、灵敏度高、结构简单、运行维护方便为原则，同时应结合电厂的各种介质特点、设备运行方式、控制方式等因素综合考虑。

　　随着水电厂运行方式的不断深入，“无人值班，少人值守”乃至“无人值守，关门运行”已成为发展趋势，对水电厂综合的自动化系统提出了更高的要求。同时综合自动化元件的配置也增加了新的内容。笔者经过长期对国内外自动化元件的了解并结合所在电站的自动化元件选型经验浅谈自己的看法，供各位同行参考。
