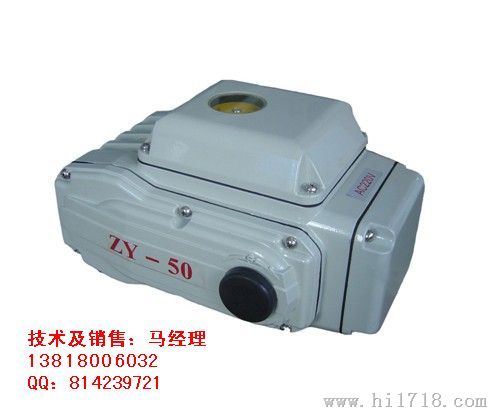

ZY电动执行机构
ZY系列回转式电动执行机构功能齐全，有开关型，调节型等，它体积小，重量轻，性能可靠，轴承和关键器件采用进口产品，蜗轮输出一体化，消除了联结，间隙，传动高，回差小；选用特殊铜合金锻造，强度高，耐磨性好，铝合金压铸外壳，美观大方，电磁干扰小，任意角度安装，使用方便，防腐防锈，免加油。具有双重限位，过载过热保护、安全性能好。全行程时间有多种速度可选，采用单相电源驱动，外线线路简单，此外ZY内采用了先进的数字技术和高度集成的模块，机电一体化的设计可直接接收计算机或仪表等输出的4-20mADC或1-5VDC标准信号，实现对电动阀门的智能控制和定位。另外我们有机外型智能模块和机内型智能模块供用户选择。
一、规格性能表
机型 项目 | ZY-05 | ZY-10 | ZY-20 | ZY-40 | ZY-100 | ZY-200 |
电源 | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VAC 50/60Hz | 200/220VA 50/60Hz |
输出力矩 | 50N.M | 100N.M | 200N.M | 400N.M | 1000N.M | 2000N.M |
动作范围 | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
动作时间 | 15秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 | 30秒/60秒 |
保护装置 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 | 过热保护 |
环境温度 | -30～+60° | -30～+60° | -30～+60° | -30～+60° | -30～+80° | -30～+80° |
额定电流 | 0.15A | 0.3A | 0.45A | 0.8A | 1.0A | 1.2A |
绝缘电阻 | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC | 100M/500V DC |
耐压值 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 | 1500V AC 1分钟 |
手动操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 | 手柄操作 |
限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 | 电气、机械 二重限位 |
防护等级 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 | IP-65 |
安装角度 | 可任意角度安装 | 可任意角度 安装 | 可任意角度 安装 | 可任意角度 安装 | 可任意角度 安装 | 可任意角度 安装 |
位置测量 | 电位计 | 电位计 | 电位计 | 电位计 | 电位计 | 电位计 |
驱动电机 | 8 W/E | 23 W/E | 45 W/E | 90 W/E | 120 W/E | 120 W/E |
箱体、箱盖材料 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 | 压铸铝合金 |
输入信号 | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V | 4-20mA 或1-5V |
输出信号 | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA | 4-20mA |
重量 | 2.5 kg | 4.5 kg | 8.0 kg | 8.1 kg | 11.0 kg | 11.0 kg |
二、控制电路原理图
A型：极限位置开关（标准型）
功能：通过开关电路实现开启、关闭操作，并输出一组有源位置信号（全开、全闭）。
B型：带中间位置开关功能：通过开关电路实现中间位置限制或输出一组指示阀门全开、全闭位置无源 开关信号。
结构：带两个中间位置开关。
C型：带电位器功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号。
结构：带1000K电位器。
D型：带电位器和中间位置开关功能：通过开关电路控制阀门开启角度，输出与开度位置对应的电阻信号，同时输出一组无源位置信号。
结构：带电位器和中间位置开关。
E型：带控制模块（调节型）功能：调节作用，输入4～20mADC或1～5VDC，输出4～20mADC
结构：带控制模块和1K电位器。
F型：带R/I变换器
功能：输出4～20mADC阀位信号（对阀位实现全程反馈）
结构：带R/I变换器和1K电位器。
三、型号编制说明
ZY | R | 05 | A |
厂商代号 | 角行程 | 规格 | 电路型式 |
| 05：输出力矩50N.M | A：表示标准型 |
四、定货须知
1.执行机构型号 2.开关型 、智能型
3.动作时间（开关的时间） 4.其它特殊要求
