电流温度在线故障指示器

一.概述

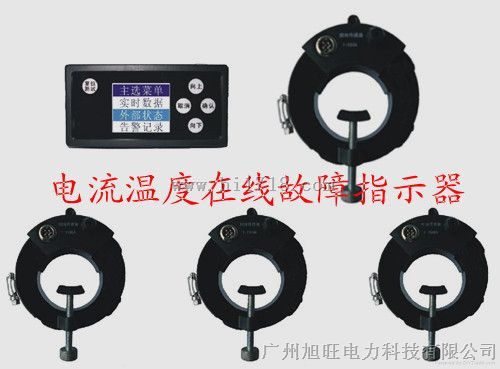

XW-EKL5电流温度在线故障指示器，由3个开启式相线电流及温度传感器，1个开启式接地电流传感器和1台主机组成。

特点：

=全数字化设计，图形点阵LCD彩色显示屏

=系统功能强大,带五个薄膜按键,菜单详尽且容易操作

=同步显示相线电流，接地电流数值

=同步显示三相电缆的温度数值

=用户可随时(现场或远程)分二级设定短路故障电流（1-1500A），                                       及超温报警温度（1℃-150℃）和接地故障电流（1-200A）

=用户可随时（现场或远程）设定告警持续时间（1s-99H）

=用户可随时（现场或远程）设定数据刷新时间

=用户可随时（现场或远程）查询实时电流及温度数值

=用户可随时（现场或远程）查询存储的告警记录(1-128条)

=告警事件包括时间，来源、电流及温度值等信息

=提供485通讯接口，从而实现联网通讯功能

=提供四组外部设备输入接口，实时监控外部设备状态（可用于连接开关的四组节点信号）

=材料与颜色：内部电路板器件采取阻燃材料，并作防水、防盐雾、防酸雾处理；主机壳体采用黑色非金属阻燃材料，防护等级为IP40；传感器防护等级为IP65（防尘密封，防喷水）

技术参数：

=短路故障电流:1A-1500A  可调（成品整定在800A）误差：≤５％

=过热报警温度:1℃-150℃　可调（成品整定在50℃）误差: ≤５％

=接地故障电流:1A-200A   可调（成品整定在50A)    误差:≤５％

=相线电流检测范围:0A-1500A    误差:≤ 1%

=相线温度检测范围:-50℃－150℃    误差:≤ 1%

=接地电流检测范围:0A-200A        误差:≤ 1%

=复位时间:1S-99H （成品整定24H）误差:≤ 1%

=工作电源:1、外部电源供应可选 DC5V,DC24V,AC220V

           2、锂充电电池3.7V/750mA/H  防护等级：1P65

=功能：

  正常工作模式功耗： 3.6V锂电池供电≤1mA

  报警模式功耗：  3.6V锂电池供电≤6mA

=使用环境条件

  工作海拔高度：≤1000m

  使用环境温度：-40℃～+70℃

  日温差：25℃

  工作环境温度：≤95%（相对湿度）

  抗震能力：  地震烈度   8度

  地面水平加速度  0.3g

                  地面垂直加速度 0.15g

                  同时作用持续三个正弦波

                  安全系数     1.67

 可在有一定凝露及盐雾腐蚀的条件下正常工作

  =使用运行条件

       安装位置：户内或户外箱内，卡装于0.4-35KV电缆缆身。

    电网中性点接地方式；电网中性点经低电阻接地或经消弧线圈接地。

  =指示器结构性能

    主机采用面板式结构正面安装，（参考安装开窗尺寸宽92mm高41mm，深78mm左右）

  相线传感器的安装适用性（包括连接引线3根电缆线分别套有红、黄、绿标识，配置总长度3m），适用电缆截面为500mm²

接地传感器的安装适用性（连接引线1根数据电缆，配置长度3m).

适用其他规格电缆，在不同截面，不同外径的电缆上安装，不影响测量

二、设备安装

将3个开启式相线电流及温度传感器，一个开启式接地电流传感器安装在相应的位置上，并拧紧相应的固定螺丝，将电缆线按颜色分别插入相应传感器的电缆接口，并拧紧螺丝盖。

  将主机安装固定在相应的位置，将电缆线另一头接入主机背面相应的传感器接线端子中。

  将外接电源的输出DC5V电源线相应接入主机背面5V+.5V-，接线端子中，

参照图二。

 若要接入外部设备开关信号线（应为无源信号），分别将负荷开关，接地开关，气压表信号线按标示接上主机，另一组为备用接点接入主机背面相应的接线端子中.

参照图二

主机面板   参照图一

    1- 复位/测试按键

    2- 彩色显示屏窗口

    3- 功能键分别为：取消键用于退出菜单选项，向上键和向下键用于选择所需菜单选项或参数！确认键用于确认所需菜单选项或保存！参数

主机背面各端子接线  参照图二

  4- 重启按键

  5- 相线和接地传感器电缆线接线端子

  6- 电源开关

  7- RS485通讯接线端子

  8- 四组外部设备输入接线端子

三、主机开关机

   开机

   主机背面电源开关拨至开位置，主机开机，LCD显示屏进入实时数据子菜单下的L1相线显示画面，实时显示L1相线的电流和温度。

 关机

  主机背面电源开关拔至关位置，主机处以关机状态。

  注意：开机后显示屏左上角出现低电量符号，表示电量低请及时接外部电源充电。

一、菜单功能

主机的显示菜单由主选菜单和各级子菜单组成，现分述如下：

主选菜单

    主菜单由实时数据，外部状态，告警记录，参数设置和功能设置5个菜单选项组成。按向上或向下键可选择所需菜单选项，浅蓝色选项条对应项（主字反白显示）按确认键进入相应的子菜单。

1、 实时数据主菜单

  实时数据主菜单由设备状态，L1相线、L2相线、L3相线、G0地线和主机环境共6个画面组成，按向上键或向下键可顺序切换各个画面，按取消键可退出实时数据画面，退回至主菜单。

2、外部状态主菜单

   外部状态主菜单实时监控四组外部设备状态，可接入负荷开关，接地开关。气压表节点信号，另一组为备用接点。按向上键或向下键可顺序切换各个画面，按取消键可退出外部状态画面，退回至主菜单。

  当任一组或几组结点有动作，则产生一条外部告警纪录，请参照告警纪录主菜单。

3、告警记录主菜单

   本主机可存储128个新的告警记录供查询。其中告警001号为新告警记录（离当前时间近），告警128号为早告警记录（离当前时间远）。

   告警记录画面指示当前查看的告警记录类型以及该告警记录发生时的日，时间信息，告警信息画面由6个画面组成，该6个画面分别显示该号告警发生时L1相线电流和温度，L2相线电流和温度、L3相线电流和温度、G0地线电流，外部状态、MO主机环境。

   告警纪录分为测试告警，相线负荷、相线故障、接地告警，接地故障，单相接地，外部告警，温度告警、温度故障9种类型，请参照参数设置主菜单

   当任意相线电流或温度或接地电流超过所设定的各级电流或温度门限数值时，主机判断告警类型，并产生相应的告警记录并进入告警状态，进入告警状态后，显示屏背景灯闪烁，并且相应告警指示图标闪烁，按复位测试键可手动解除告警状态，或按设定的告警持续时间自动复位。

   在告警记录画面按向上键或向下键可顺序显示各号告警记录，按确认键可进入告警信息画面查看该告警记录的详细信息。按取消键可退出告警记录画面，退回至主菜单！

4、参数设置主菜单

   参数设置主菜单由L电流门限，L温度门限，G电流门限，M告警持续、M温度校准，共5个菜单选项组成。

   按向上键或向下键可选择所需菜单选项，浅蓝色选项条对应项（文字反白显示）按确认键可进入相应的设置功能。按取消键可退出参数设置子菜单，退回主菜单。

4.1  L电流门限

【功能】

  用于同时设置L1、L2、L3相线的2级电流告警门限数值

  当L1或L2、L3任意相线电流超过L所设定的级电流门限数值时（未超第二级），主机产生一条相线负荷告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为黄色，并且相应告警指示器图标闪烁，要查看告警记录或解除告警状态请参考告警记录主菜单。

   当L1或L2、L3任意相线电流超过L所设定的第二级电流门限数值时，(同时跳闸检测)，主机产生一条相线故障告警记录，并进入故障告警状态，显示屏背景灯闪烁，告警画面为红色，并且相应告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

   系统默认的L第1级电流门限是0600A（600安），第2级电流门限是1000A，用户可设置的L各级电流门限是1500A、小是0001A。另外L第2级电流门限的数值必须大于或等于L第1级电流门限的数值。

【操作】

    在参数设置子菜单按向上键或向下键选择L电流门限菜单选项，按确认键进入L1电流门限设置画面。

     进入L1电流门限设置画面时，第1级电流门限数值反白显示，按向上键或向下键选择所需的门限数值，选择好后按确认键，依次设置第2级电流门限。

   4.2  L温度门限

   【功能】

   用于同时设置L1、L2、L3相线的2级温度告警门限数值。

   当L1或L2、L3任意相线温度超过L所设定的级温度门限数值时（未超过第二级），主机产生一条温度告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为黄色，并且相应告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

当L1或L2、L3任意相线温度超过L所设定的第二级温度门限数值时，主机产生一条温度故障告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为红色，并且相应告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

   系统默认的L第1级温度门限是+060℃（+60℃），第2级温度门限是+070℃（+70℃）。用户可设置的L各级温度门限是+150℃，小是-050℃，另外L第2级温度门限的数值必须大于或等于L第1级温度门限的数值。

【操作】

在参数设置子菜单按向上键或向下键选择L温度门限菜单选项，按确认键进入L温度门限设置画面。

    进入L温度门限设置画面时，第1级温度度门限数值反白显示，按向上键或向下键选择所需的门限数值，选择好后按确认键，依次设置第2级温度门限。

   4.3   G0电流门限

  【功能】

   用于设置G地线的2级电流告警门限数值。

   当G地线电流超过G所设定的级电流门限数值时，主机产生一条接地告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为黄色，并且接地告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

当G地线电流超过G所设定的第二级电流门限数值时，同时带跳闸判断功能（同步检测相线状态），分三种情况：

1）当同步检测相线全都为0A时，则判断为接地故障告警，主机产生一条接地故障告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为红色，并且接地告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

2）当同步检测相线某相或两相为0A，另一相或两相有电流时，则判断为单相接地告警，主机产生一条单相接地告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为红色，并且接地告警指示图标闪烁，要查看告警记录或告警状态请参考告警记录子菜单。

3）当同步检测相线三相全不为0A，则判断为接地告警，主机产生一条接地告警记录，并进入告警状态，显示屏背景灯闪烁，告警画面为黄色，并且接地告警指示图标闪烁，要查看告警记录或解除告警状态请参考告警记录子菜单。

系统默认的G第1级电流门限是0025A（25安），第2级电流门限是0040A（40安），用户可设置的G各级电流门限是200A、小是0001A。另外G第2级电流门限的数值必须大于或等于G第1级电流门限的数值。

【操作】

在参数设置子菜单按向上键或向下键选择G电流门限菜单选项，按确认键进入G电流门限设置画面。设置方法与L1电流门限参数设置相同。

4.4  MO告警持续

【功能】.

   用于设置告警持续时间，即主机告警自动复位延时时间。

告警发生后，主机会保持告警状态，超出告警持续时间自动解除，如果人工按主机面板上的复位/测试键或启动了远程复位按钮，告警状态会立即解除。

在告警状态，进入告警状态后，显示屏背景灯闪烁，并且相应告警指示图标闪烁。

解除告警状态后，告警指示灯灭，告警指示图标消失。

系统默认的告警持续时间是24H（24小时），用户可设置的告警持续时间长是99H，短是1H。

【操作】

   在功能设置子菜单按向上键或向下键选择告警持续菜单选项，按确认键进入告警持续设置画面。

   进入告警持续设置画面时，小时反白显示，按向上键或向下键选择所需小时，选择好小时后按确认键。主机退出告警持续设置画面，回到参数设置子菜单，结束告警持续设置操作。

4.5  MO温度校准

【功能】

用于校准主机环境温度

【操作】

进入MO温度校准操作画面后，按向上键或向下键选择所需温度数值，调好数值后按确认键系统退出MO温度校准设置画面，回到参数设置子菜单，结束MO温度校准设置操作。

5.功能设置子菜单

功能设置子菜单由日设置、时间设置、通信地址、通信模式、通信速率、CT设置及默认设置共7个菜单选项组成。

按向上键或按下键可选择所需菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键可进入相应的设置功能，按取消键可退出功能设置子菜单，退回主菜单。

5.1日期设置、时间设置

   【功能】

用于设置主机系统的日、时、分和秒数值。

【操作】

在功能设置子菜单按向上键或向下键选择日期设置菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键进入日期设置画面。

进入日期设置画面时，年份反白显示，按向上键或向下键选择所需年份，选择好年份后按确认键，此时月份反白显示，按向上键或向下键选择所需月份，选择好月份后按确认键，此时日期反白显示，按向上键或向下键选择所需日期，选择好日期后按确认键，系统退出日期设置画面，回到功能设置子菜单，结束日期设置操作。

同样方法设置“时间设置”

5.2通信地址（联网通信时需设置）

《功能》

  用于设置联网通信时本主机的设备编号。

  在485通信网络中，每台接入485网络的设备必须有一个设备号，而且该设备号在同一485网络中是的，不能有两个或以上相同的设备号，设备号可取001-255的整数，因此每台接入同一485网络的主机设备号只能取001—255之一的整数。

系统默认值是001。

【操作】

在功能设置子菜单按向上键或向下键选择通信地址子菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键进入设备编号设置画面。

进入通信地址设置画面时，现有的设备编号数值反白显示，按向上键或向下键选择所需的设备编号数值，选择好后按确认键，主机退出通信地址设置画面，回到功能设置子菜单，结束通信地址设置操作。

5.3通信模式（联网通信时需设备）

  【功能】

   用于选择联网通信工作模式，共两种通信模式选择：CSM、101，

CSM模式为我司自主开发的通信模式

101模式为IEC5187D-5-101

系统默认值是101。

【操作】

在功能设置子菜单按向上键或按向下键通信模式菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键进入通信模式设置画面。

进入通信模式设置画面时，现有的通信模式设置值反白显示，按向上键或向下键选择所需的通信工作模式设置值，选择好后按确认键，系统退出通信模式设置画面，回到功能设置子菜单，结束通信设置操作。

5.4通信速率

【功能】

用户可根据现场不同需求，选择不同的通信速率选择：9600，19200，

系统默认值是19200.

【操作】

在功能设置子菜单按向上键或向下键选择通信速率菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键进入通信速率设置画面。

进入通信速率设置画面时，现有的通信速率设置值反白显示，按向上键或按下键选择所需的通信工作模式设置什，选择好后按确认键，系统退出通信速率设置画面，回到功能设置子菜单，结束通信速率设置操作。

5.5   CT设置

【功能】

用户可现场设置L电流门限（相线故障电流）、L温度门限，（过热报警温度）、G电流门限（接地故障电流）等参数，参照参数设置主菜单，必须将主机参数设置的数据分别写入L1、L2、L3相线电流及温度传感器或G接地电流传感器。

【操作】

在功能设置子菜单按向上键或向下键选CT设置菜单选项，浅蓝色选项条对应项（文字反显示）后按确认键进入CT设置画面。

   进入CT设置画面时，L1相线反白显示，按确认键，开始写用户设定数据，提示“请等待”，完成后显示“成功”，若显示“失败”，请再按确认键重新写。

按向下键，L2相线反白显示，依次写入L2相线，L3相线、GO地线的用户设定数据。

按取消键主机退出CT设置画面，回到功能设置子菜单，结束CT设置操作.

5.6  默认设置

【功能】

   把参数设置和功能设置中的各项设置值（时钟除外）恢复为系统默认值，即相当于进行系统初始化操作，各参数设置各功能设置项的系统默认值可参考相应项描述。

【操作】

在功能设置子菜单按向上键或向下键选择默认设置菜单选项，浅蓝色选项条对应项（文字反白显示）后按确认键进入准备操作画面。

此时按取消键可见出初始化操作，回到功能设置子菜单。如果按确认键，主机开始进行初始化操作，完成后返回功能设置画面。
