产品型号：LB7-220KV,LB7-220KV( W1,W2,W3,GYW)
测量范围：220kv
产品品牌：上海输配电气

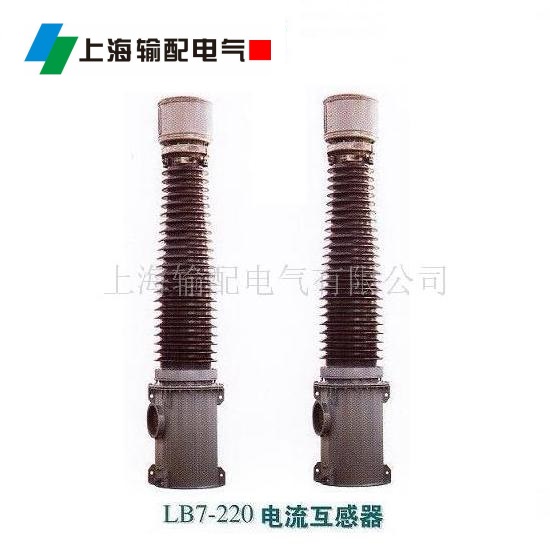

LB7-220KV( W1,W2,W3,GYW)高压电流互感器
我公司生产的220KV高电压互感器产品性能符合国家标准GB1208-97《电压互感器》。
型号及其含义
1、L-电“流”互感器
2、B-带“保”护级
3、7-设计序号
4、220-额定电压等级（KV）
5、本型互感器为单相、电容型绝缘结构。互感器由油箱、器身、瓷套、金属膨胀器组成。金属膨胀器作变压器油温度变化的补偿装置，实现全密封，金属膨胀器上设有油面观察窗口。导电杆从瓷套上引出，通过导电排的串、并联连接，可获得两种电流比。油箱上的一侧设有二次接线盒，铭牌及末屏接地装置。
绝缘水平
1、绕组对末屏，二次绕组及地工频耐压：395KV， 1min。
2、外绝缘工频干、湿试耐压；395KV，1 min。
3、末屏对二次绕组及地工频耐压；5KV，1min。
4、额定雷电全波冲击电压：950KV，1.2/50ms。
5、环境温度为+20℃，电压为10kV和146kV下，产品介质损耗率tg≤0.6%。
6、局部放电水平：施加电压为262KV（0.8×1.3Vm），施加时间＞10S，测量电压为160KV（1.1Vm 3），施加时间≥60S，视在放电量≤10PC。
7、 变压器油性能耐受电压≥50KV；90℃时3KV试验下，tg≤0.3%,含水量≤20ppm,总含量≤100ppm。
适用范围
本产品用于220V电力系统作电器测量和电器保护用。使用环境条件
LB7-220V供周围气温变化-30℃~+40℃及海拔高度不超过1000m地区安装使用。
主要技术参数
1、仪表保安系数FS＜10，准确限值系数下的复合误差＜10，短时5S热电流：2×21KA；
2、动稳定电流：2×55KA。
