- 品牌/商标：工豪
- 企业类型：制造商
- 新旧程度：全新
- 原产地：上海

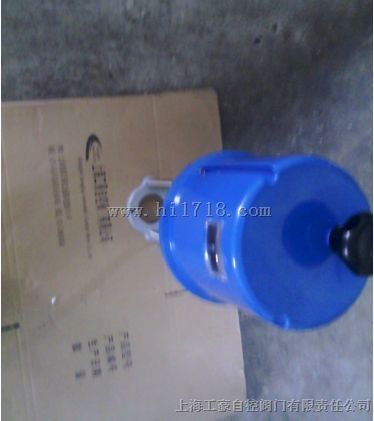

PSL系列直行程电动执行机构行程达到100mm，推力可达到25KN，适合于直线动作的阀门开关和调节控制。 PSL直行程电动执行机构主要技术参数：
|
标准型号 |
推力(KN) |
速度(mm/s) |
行程(mm) |
电源(v) |
功耗(w) 电机保护 |
手动操作 |
防护等级 |
重量(kg) |
|
PSL201-AMT |
1 |
0.4 |
50 |
220VAC |
35 允许堵转 |
手轮 |
IP67 |
6.7 |
|
PSL202-AMT |
2 |
0.4 |
50 |
220VAC |
40 允许堵转 |
手轮 |
IP67 |
7 |
|
PSL204-AMT |
4 |
0.4 |
50 |
220VAC |
45 热敏开关 |
手轮 |
IP67 |
7.2 |
|
PSL208-AMT |
8 |
0.7 |
60 |
220VAC |
80 热敏开关 |
手轮 |
IP67 |
9.2 |
|
PSL210-AMT |
10 |
0.7 |
60 |
220VAC |
80 热敏开关 |
手轮 |
IP67 |
9.4 |
|
PSL212-AMT |
10 |
0.4 |
60 |
220VAC |
80 热敏开关 |
手轮 |
IP67 |
9.6 |
|
PSL214-AMT |
10 |
0.4 |
60 |
220VAC |
80 热敏开关 |
手轮 |
IP67 |
9.2 |
|
PSL312-AMT |
12 |
1 |
65 |
220VAC |
130 热敏开关 |
手轮 |
IP65 |
23.2 |
|
PSL314-AMT |
14 |
1 |
65 |
220VAC |
130 热敏开关 |
手轮 |
IP65 |
23.2 |
|
PSL316-AMT |
16 |
1 |
100 |
220VAC |
140 热敏开关 |
手轮 |
IP65 |
23.2 |
|
PSL320-AMT |
20 |
1 |
100 |
220VAC |
140 热敏开关 |
手轮 |
IP65 |
24.2 |
|
PSL325-AMT |
25 |
1 |
100 |
220VAC |
140 热敏开关 |
手轮 |
IP65 |
24.2 |
伺服放大器PSAP4B
电动执行机构配套的电子比例式伺服电路，采用SMT工艺技术，具有体积小，可靠性高等特点。该电路将控制电动执行机构4-20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制执行机构的开或关动作，使执行机构位置与输入信号平衡。 PSAP4B在实现执行机构随输入4-20mA信号动作的同时，还向系统提供一组与工作电源、输入信号相隔离的4-20mA位置信号。 PSAP4B能方便地调整执行机构的起始位置和行程；可以方便地实现正/反作用的切换；设置当输入信号出现故障时执行机构置为全开、全关或保持状态。
1.工作原理
位置信号变换电路将反映执行机构位置的1000欧三线滑线电阻信号的变化情况转为4-20mA。控制输入与位置信号同时送到偏差放大器进行比较，比较结果控制固态开关的通断，实现对执行机构的开或关控制。根据控制要求调整灵敏度，可以改变跟踪和消除因机械惯性可能产生的振荡。
2.技术参数
电 源：220V 50Hz
功 耗：5VA
开关容量：150VA（24V 50VA）
输入信号：4-20mA
输入阻抗：150Ω
输出信号：4-20mA(有源隔离输出)
负载能力：4-20mA时≤350Ω
绝缘电阻：主电路一控制电路：100MΩ（500VDC）
控制电路一输出电路：100MΩ（500VDC）
输出电路一主电路：100MΩ（500VDC）
重复：±1%
灵敏度：±（0.5-5%）FS 滞后:50%灵敏度
3.附加行程(2WE)和附加力矩(2DE)开关
附加行程(2WE)和附加力矩(2DE)开关为2个一组的附加开关,可以满足当执行器达到适当的位置或转矩时输出2个无源触点信号(220VAC 5A)。
4.单/双阀位反馈电位器（POT/POT2）
输出1组（POT）或2组（POT2）同阀位值对应的0～1000Ω电阻信号，作为伺服放大器的阀位反馈输入信号或转送到仪表中作为阀位显示。
5.加热电阻（HR）
安装在执行器内部，使执行器内部保持一定的温度，以避免在低温（-20℃以下）使用时结霜，而损坏执行器电气元件。
6.独立位置变送器PSMF
当不需配内置伺服放大器，而只需要输出4-20mA阀位信号时选用。
7.其它可选应用组件
| 功能 | 订货代码 | 说明 |
| 特殊电压 | PSMS | 115/24VAC；380V 3相；24VDC |
| 高的IP防护等级 | PSMP | 高于标准型的防护等级 |
| 就地控制 | PSML | 实现远程与就地开关切换及就地开/关/停执行机构 |
| 执行机构故障安全自保 | PSMR | 故障安全自保模式，发生故障后释放机械能驱动阀门到安全位置。 |
特殊定货时请明确指出电压
