- 品牌/商标：华普牌
- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏淮安市金湖县工业园
天然气流量计价格，天然气流量表价格，天然气流量表厂家价格——销售热线： 0517-86885102
一、涡街流量计原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=St.V/〔(1-1.25d/D)d〕 式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数V－流体的平均流速d－柱体流面宽度D-管道内径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。图(二)
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。Q＝3600f/K或M=ρ3600 f/K 式中：K＝仪表常数(1/m3)。M=质量流量Q＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率HzQ＝体积流量(m3/h)ρ=介质密度(kg/m3)F=频率Hz二、涡街流量计技术参数
| 公称通径(mm) | 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
| 公称压力(MPa) | DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
| 介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450(协议订货) |
| 本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
| 允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
| 度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
| 范围度 | 1：6～1：30 |
| 供电电压 | 传感器：+12V DC，+24V DC；变送器：+24V DC；电池供电型：3.6V电池 |
| 输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
| 压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
| 防爆标志 | 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
| 防护等级 | 普通型IP65 潜水型 IP68 |
| 环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 传感器：长可达4km，两线制变送器(4～20mA)：负载电阻≤75 |

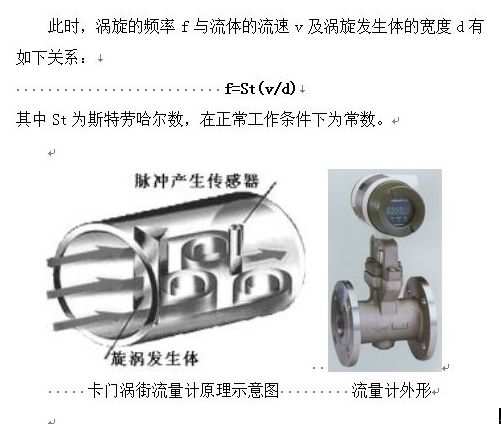

天然气流量表工作原理图：
天然气流量表安装条件
1.传感器应安装在水平、垂直、倾斜(液体流向自下而上)的与其通径相同的管道上。传感器的上游和下2游应配置一定长度的直管段，其长度应符合前直管段15～20D，后直管段5～1OD的要求。
2.安装液体传感器的附近管道内应充满被测液体。
3.传感器应避免安装在有强烈机械振动的管道上。
4.直管段的内径尽可能与传感器通径一致，若不能一致，应采用比传感器通径略大的管道，误差要≤3％，并不超过5mm。
5.被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
6.传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。
天然气流量表结构及安装要求
金湖华普自动化仪表有限公司是国内重点测控工程成套单位,主营气体流量计、液体流量计、电磁流量计、变送器、调节阀等相关系列产品,公司拥有一批长期从事自动化控制研究的设计、研制、安装调试的高科技人才，为各行各业提供了满意的成套系统。
友情提醒： 我公司是生产厂家，承诺厂家所有产品厂家质保一年，供货周期：三个工作日，同行价格，质量！
