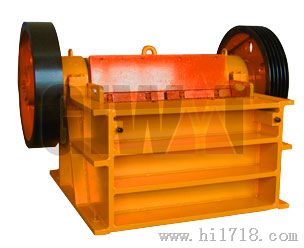

本机主要有机架、动颚、偏心轴、颚板、肘板等零部件组成，电动机通过三角皮带转动偏心轴，使动颚按已调整好的轨道进行运动，从而将破碎腔内的物料破碎。
机架系单个整体浇钢结构，机架前壁上装有用楔形螺栓紧固的固定颚板，在破碎腔左右的机架侧壁上装有边护板，以防止机架侧壁的磨损。
动颚为一成型铸钢件，正面装有活动颚板，其上部借偏心轴与滚柱轴承悬挂在机架上，下部支承在肘板上，并与肘板成滚动接触，在偏心轴两端装有飞轮和皮带轮。
肘板的另一端支承于调整座上，并于轴承滚动接触，肘板除对动颚起着支承作用外，在外来不能破碎的物料进入破碎腔内，本机载荷突增的情况下起着保险作用，即自身迅速断裂，而保护其他机件不受损伤。
调整座安装在机架两侧的滑槽内，并与调楔块紧贴，当排料口需要进行调整时，用扳手将螺母右旋,调正楔块当即上升，调正座随之向前移动，排料口由大变小,反之由小变大。
