SDH-0.66-40电流互感器（100/5-600/5）

SDH-0.66型户内,全封闭,塑壳式电流互感器概述本型号电流互感器为塑料外壳,全封闭,户内型产品.适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流测量和继电保护用。产品符合IEC60044-1;2003及GB1208-2006,<电流互感器>标准.

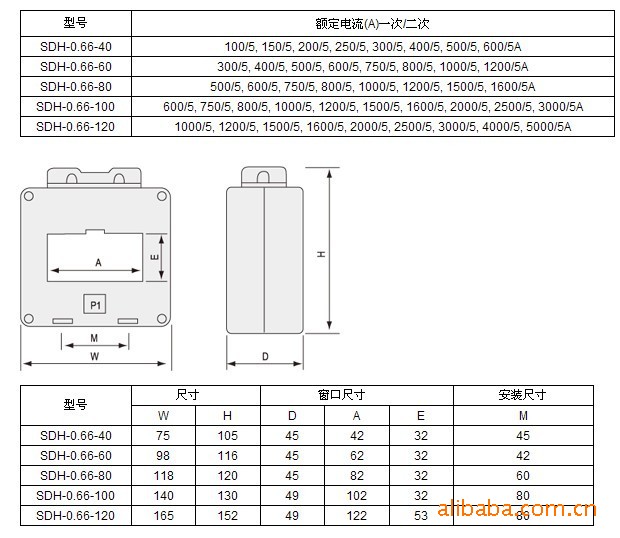

 SDH-0.66结构简介
本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供母线通过用。

使用条件
1 海拔高度不超过1000米;
2周围环境温度不高于+40摄式度,不低于-5摄式度
3 周围空气的相对湿度不大于85%(20摄式度);
4 安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其他性和腐蚀性介质.
注:1 流互感器孔为单排结构.
   2 容量小对应小电流比,容量大对应大电流比;如5-10对应100-600/5,600/5对应10VA,100/5对应  10VA
主要技术参数:
1 额定电流:30-5000A
2 额定二次电流:5A或1A
3 额定电压:0.66KV
4 计量准确级次:0.2S,0.5S,0.2,0.5
5 负荷的功率因数:COS∮=0.8(滞后)
6 产品标准:GB1208-2006<电流互感器>;

●电流: 100A-5000A
●二次电流: 5A, 1A
●标准: BS72626, IEC44-1
●电压: 0.72kV
●频率: 50-60Hz
●额定负载: 2.5VA-60VA
●: 0.5, 1.0, 3.0
●短时热电流: Ith=100 Ih
●额定安全系数: FS<5
●高阻燃性和安全性
●可以适用于不同的安装尺寸
