LC-W系列微小流量计是根据市场需求，在吸收国内外先进技术的基础上，研制开发的新颖的微量流量计。它具有流量小、结构简单、计量高、使用方便、寿命长等特点。显示仪表具有显示总流量、班累积流量、瞬时流量及回零功能，并可实现现场显示和远传功能，特别适用于锅炉燃油、油品、化工等液体的微小流量的准确计量。全不锈钢材质制成的微小流量计可测量牛奶、植物油等各类液体食品和酸碱液体的微小流量。??????????????????????????????????????????????????????????????????????????????????
??
????????????????????????????????????????????????????????????????????????

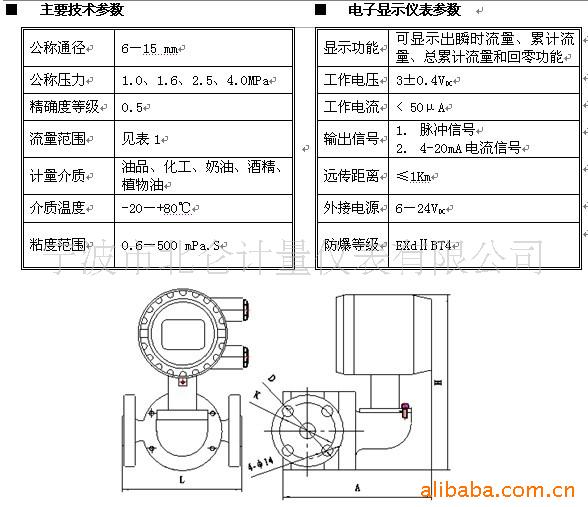

■??技术参数
??压力：PN0.1-2.5MPa
??：0.5%
??测量范围：10-10000L/h（各种规格齐全，并可以定做）
??测量介质：油品、化工液体、食品流体?
材质：铸铁、铸钢、不锈钢、铜
■?工作原理 ????????????????????????????????????????????????????
LC-W系列微小流量计由流量变送器和显示仪表两部分组成，流
量变送器的计量腔内有一对计量转子，该转子与计量腔体组成若干已
知体积的空腔作为计量单位。在进出口微压差的作用下，推动转子转
动，并不断地把进口液体经计量腔计量后送至出口（见图1），同时传
感器产生相应的电信号，并送至显示仪表，显示仪表处理后，即可显示????
出液体的瞬时流量和累计流量。
?
?
?特点
??◆ 结构简单、体积小、重量轻
??◆ 流量微小、高、寿命长
? ?◆ 流量计具有现场显示和远传功能
◆仪表功耗低，仅用内置电池可连续供电使用两年以上（也可使用外接电源供电）
?

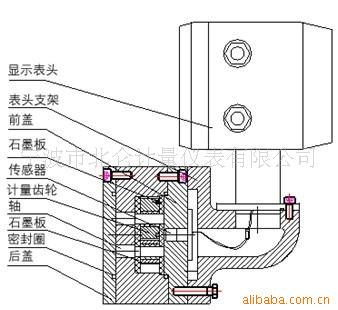

?结构（见图）?
?
?■?流量及型号
一、技术参数
1功能：显示总流量、瞬时流量、班累积流量、回零功能及日期，可实现远程控制。
2工作电压：DC 3±0.4V（仅用内置两节5#电池可连续供电使用两年以上）
3工作电流：＜50μA???????????????????????????????????????
4外接电源：DC 6-24V
?5远传距离：≤1K m
6抗外磁场强度：＞400A/m
7输出信号：幅值0－Vcc、频率小于2KHz的方波信号；
?????????????4-20mA的电流信号。
二、使用???
????????????????????????????????????????????????????
1．显示仪表具有显示出总流量、瞬时流量、
班累积流量、日期及回零功能。
?
2．显示仪表设有七个按键，打开显示仪表的前盖及面
板即可看见，各按键分布位置如下图所示，分别为：
?????????“+”键：数字增加
?????????“-”键：数字减小
?????????“段选”键：选择段系数
?????????“密码”键：输入密码
?????????“日期+”键：日期调整
?????????“日期-/清零”键：日期调整/总量清零
?????????“清零/切换”键：切换显示总流量和班累积流量
并清零班累积流量。
?
??3．累积总流量清零：
?????正确输入密码后，按下“日期-/清零”键，就可对累积总流量清零。
??4． 班累积流量清零：随机按下可以选择显示总流量或班累积流量，在显示总流量的状态下，按下“清零/切换”键，就显示出班累积流量，并清零，此时总流量不会被清零。如再按下“清零/切换”键，又返回显示总流量的状态，该键也可在仪表外操作，见下图所示：
??????????????????????????????????????
?
????????????????????????????????????????
???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????
?
????????????????????????????????????
??5．电池更换
????????当液晶屏显示的示值明显变淡或电源电压低于2.6V时,应及时更换四节高性能碱性电池。更换时应打开显示仪后盖及里面电池盒盖板，取出电池，待一至二分钟电路内余电全部放尽后，再按正、负极记号快速装上新电池，这样可使贮存数据显示准确。
??6.流量误差的修正
??全量程各段流量参数见表7。00～07段各设分段系数，用于各段流量非线性误差修正，调整数值范围为0～99，当某段系数（已设定）加1或减1时，该段流量误差则变化+0.2％或－0.2％。08段系数用于全量程流量误差的调整，其调整数值范围为0～255，该系数加1或减1时，流量误差则相应变化+1/原系数或－1/原系数。
?
?
7.清零的操作
输入密码，按“复零”键，约二分钟时间日流量和总流量就能被全部清除，调整好日期，显示屏重新从零开始计数。
8.日期的调整
干电池更换后，如果出现日期显示与实际不一致时，可通过“日期+”或“日期－”键予以调整。如果要使日期准确到从零点钟进数，应按如下的操作方法进行，按“密码”键，输入高二位密码，再按“密码”键，密码的低二位转为输入当时整点时间（24h制），待时间一到整点，按“日期－”键，就输入了准确的时间，如果将更换电池的时间选择在上午10点整进行，则毋须调整就可使显示屏的日期于零点进数。
?
??????
三?接线
先打开电子表头的后盖，能看到三个接线端子，分别是“+”、“信号输出”、“-”，“+”接线端子接入DC6-24V电源的正极，“-”接线端子接入DC6-24V电源的负极，“信号输出”接线端子和“-”接线端子之间输出脉冲信号。
2.?显示仪的信号输出接线口可将流量信号外输或与微机系统联网。接线时，应旋下接线口M20×1.5六角螺母，打开后盖将屏蔽线穿过六角螺母与橡胶密封圈从接线口处进入里面按接线端子标记牢固接线，并压紧六角螺母，装上后盖。如果是三线制输出，要用6mm的三芯护套屏蔽线将三根线芯分别接在正电源、信号、接地三个接线端子上；如果是二线制输出（输出为开关信号），要用6mm二芯护套屏蔽线将二根线芯分别接在信号、接地二个接线端子上
?
?
?
