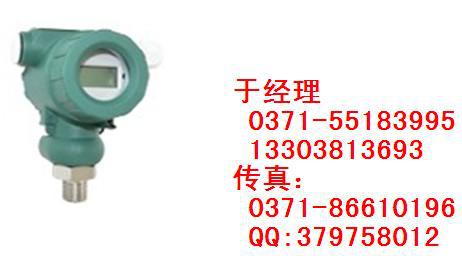

FB1151DP/GP电容型远传差压/压力变送器
★ 概述适用范围FB0803工业型扩散硅压力变送器
★ 概述适用范围FB0803工业型扩散硅压力变送器
| 工业现场过程压力检测与控制 船舶及航海系统 飞机及航空系统 | 空分设备及热电、水电机组 输气、输油管道 锅炉管道压力控制 |
FB0803X精小型扩散硅压力变送器
| ■ 液压及气动控制系统■ 工业过程检测与控制■ 实验室压力校验■ 发动机、内燃机 | ■ 机车制动系统■ 制冷机、空调机■ 热电机组■ 压缩机、加气机 |
●FB0803Z卫生型扩散硅压力变送器(无进压孔、无腔、平面膜结构、防结垢)
| ■ 食品■ 医药 | ■ 卫生■ 酿酒 |
★ 特点※输出稳定灵敏度高一般应变式传感器输出仅为10mv左右，而扩散硅传感器满量程输出为100mv左右，干扰及噪声等因素影响相对较小，分辨率大大提高, 零压力附近无死区。※高，重复性好扩散硅压阻式压力传感器实现了压力受感、压力传递、电转换由同一元件上实现，无中间转换环节，无压力滞后，无机械位移变形，保证了极小的重复性和迟滞误差，具有良好的线性度，稳定、可靠、寿命长。※良好的温度特性由于采用了激光调阻，计算机补偿等先进技术和巧妙控制扩散浓度，实现满量程温度漂移（灵敏度温度系数）自补偿。克服了半导体晶片本身温度系数大的缺陷，使变送器的零位和满度温漂达到了较高的水准，拓宽了使用温区。※适合于危险易爆的领域和场所应用扩散硅压力变送器具有低电流，低电压，低功耗的特点，属于本质安全防爆型产品，并已取得了国家安全防爆机构颁发的防爆证书。※高可靠性与抗干扰性能产品采用了不锈钢材质与特殊防护结构，电路设计了防雷击、抗干扰、抗过压、过流等一系列保护手段，提高了密封防腐和抗恶劣工作环境的能力，完全适合一般工业现场测量和控制的需要。★ 技术参数※技术指标
| ●使用对象 | 液体、气体或蒸汽 |
| ●测量范围 | 表压：0～10kPa～60MPa ， 绝压： 0～100kPa～10MPa负压：-0.1MPa～2MPa |
| ●输 出 | 4～20mADC |
| ●电 源 | 12～30VDC |
| ●负载特性 | 4～20mADC二线制负载R≤50(V-12)Ω |
| ●温度范围 | 环境温度 -20℃～+70℃;标准介质温度 -20℃～+80℃ |
| ●外壳防护 | 优于IP65 |
| ●防爆类型 | 隔爆型ExdⅡCT6; 本安型ExiaⅡCT6应外配安全栅 |
※性能指标
| ●综合 | 等级：±0.1%、±0.25%、±0.5% |
| ●稳定性 | 优于±0.1%FS/年 |
| ●温度影响 | 在 -20℃～+70℃范围内，变化量小于±0.18% / 10℃ |
| ●振动影响 | 在任何方向上振动频率为20-200Hz时，变化量小于±0.02% FS |
| ●冲击影响 | 任何方向100G冲击11ms后，变化量小于±0.02% FS |
| ●负载影响 | 只要输入变送器的端子电压高于12V，就无负载影响 |
| ●位置影响 | 安装位置不影响零点 |
※结构指标
| ●结构材料 | 外壳：聚氨酯烤漆低铜铸铝合金接触介质材料与选择的传感器类型及采用的密封方式有关“O”型圈密封结构：氟橡胶 |
| ●过程连接 | 标准提供M20×1.5外螺纹 |
| ●电气连接 | 可根据需要从任何一个出口引出，适用电缆直径在φ8.5～φ10.0工业电缆作为引线，以便密封.引出接头可选用通用电缆接头PG16或M20×1.5，不引线一端用端盖封住 |
★选型表※FB0803工业型扩散硅压力变送器选型表注1：选用测量范围代号02、03时，适用于测量非腐蚀性、无粉尘、干燥气体；注2：选用测量范围代号07以上（含07）。
| FB0803 | 扩散硅压力变送器 | |||||
| ┆ | 代号 | 测量范围（定货时请注明出厂量程；若无注明，按额定量程出厂） | ||||
| ┆ | 02 | 0～1kPa～2.5kPa注1 | ||||
| ┆ | 03 | 0～2.5kPa～7kPa注1 | ||||
| ┆ | 04 | 0～7kPa～20kPa | ||||
| ┆ | 05 | 0～10kPa～35kPa | ||||
| ┆ | 06 | 0～20kPa～70kPa | ||||
| ┆ | 07 | 0～35kPa～100kPa | ||||
| ┆ | 08 | 0～70kPa～200kPa | ||||
| ┆ | 09 | 0～100kPa～350kPa | ||||
| ┆ | 10 | 0～200kPa～700kPa | ||||
| ┆ | 11 | 0～350kPa～1.0MPa | ||||
| ┆ | 12 | 0～700kPa～2.0MPa | ||||
| ┆ | 13 | 0～1.0MPa～3.5MPa | ||||
| ┆ | 14 | 0～2.0MPa～7.0MPa | ||||
| ┆ | 15 | 0～3.5MPa～10MPa | ||||
| ┆ | 16 | 0～7.0MPa～20MPa | ||||
| ┆ | 17 | 0～10MPa～35MPa | ||||
| ┆ | 18 | 0～20MPa～60MPa | ||||
| ┆ | ┆ | 代号 | 输出信号 | |||
| ┆ | ┆ | E | 4～20mADC | |||
| ┆ | ┆ | S | 智能式4～20mADC二线制＋现场总线HART协议 | |||
| ┆ | ┆ | 9 | 特殊要求 | |||
| ┆ | ┆ | ┆ | 代号 | 等级 | ||
| ┆ | ┆ | ┆ | 1 | 0.1% | ||
| ┆ | ┆ | ┆ | 2 | 0.25% | ||
| ┆ | ┆ | ┆ | 3 | 0.5% | ||
| ┆ | ┆ | ┆ | ┆ | 代号 | 过程连接 | |
| ┆ | ┆ | ┆ | ┆ | R | 标准型M20×1.5外螺纹 | |
| ┆ | ┆ | ┆ | ┆ | T1 | 平面膜型G1/2外螺纹注2 | |
| ┆ | ┆ | ┆ | ┆ | O | 按用户提供尺寸加工 | |
| ┆ | ┆ | ┆ | ┆ | ┆ | 代号 | 选项 |
| ┆ | ┆ | ┆ | ┆ | ┆ | d | 隔爆型ExdII CT6 |
| ┆ | ┆ | ┆ | ┆ | ┆ | i | 本安型ExiaIICT6 |
| ┆ | ┆ | ┆ | ┆ | ┆ | M1 | 模拟指示表头 |
| ┆ | ┆ | ┆ | ┆ | ┆ | M3 | 3 1/2LCD数字显示表头 |
| ┆ | ┆ | ┆ | ┆ | ┆ | G | 表压测量 |
| ┆ | ┆ | ┆ | ┆ | ┆ | A | 绝压测量（按用户约定定做） |
| ┆ | ┆ | ┆ | ┆ | ┆ | F | 负压测量（按用户约定定做） |
| ┆ | ┆ | ┆ | ┆ | ┆ | S | 散热器及过程连接件 |
| ┆ | ┆ | ┆ | ┆ | ┆ | Y | 用户约定 |
| FB0803 05(0～30kPa) E | 3 | R | i G | ?变送器选型举例 | ||
