开关状态检测模块中具有 DO 输出的产品（包括 MD44、MD82、MD88、M244、M281 等），都具有预先设
定 DO 上电后初始状态值的功能，可以由客户自定义各路 DO 输出类型为常开或常闭状态，客户通过灵活配
置 开关状态检测模块的各路 DO 上电状态值来满足现场各种输出控制需求。

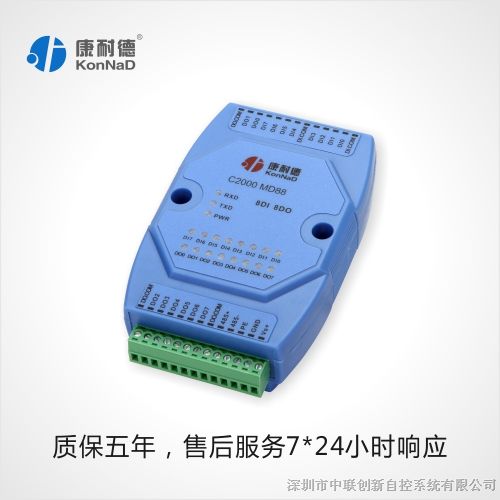

C2000 MD88为8路数字量输入（DI）和8路数字量输出（DO）采集设备，DO为8路集电开路输出。采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程DI数据采集传输。
本产品开关状态监测模块具有良好的扩展性能，使用方便。还可以通过方便、灵活的级联方式，灵活地通过M244，M244-A，M281，M281-A，M2IA，M2VA等具有联网功能的采集设备实现以太网接入，并实现各种数字量、模拟量的组合扩展采集。提供5年质保服务。
特点：
→8路数字量输入；
→8路数字量输出；
→I/O与系统隔离；
→开关状态检测模块采用Modbus RTU通讯协议；
→RS485通讯接口提供光电隔离及每线600W浪涌保护；
→电源具有良好的过流过压、反接保护功能；
→丰富的指示灯，查看状态，及时排查故障；
→安装方便。
1.2 开关状态检测模块的技术参数
数字量输入接口 | DI | 8路干接点输入 |
DI有保护 | 过压小于60V ，过流小于100mA | |
数字量输出接口 | DO | 8路集电开路输出，30VDC 500mA |
DO有保护 | 过压小于60V,过流小于500mA | |
串口通讯参数 | 接口类型 | RS-485 |
波特率 | 1200~115200bps | |
数据位 | 8 | |
奇偶校验 | ne | |
停止位 | 1 | |
流量控制 | ne | |
通信协议 | Modbus RTU | |
串口保护 | 串口D保护 | 1.5KV |
串口雷 | 600W | |
串口过流，过压 | 小于240V，小于80mA | |
电源参数 | 电源规格 | 9-24VDC (推荐12VDC) |
电流 | 100mA@12VDC | |
功耗 | 小于2W | |
浪涌保护 | 1.5kW | |
电源过压，过流 | 60V，500mA | |
工作环境 | 工作温度、湿度 | -25~85℃，5~95%RH，不凝露 |
储存温度、湿度 | -60~125℃，5~95%RH，不凝露 | |
其他 | 尺寸 | 72.1*121.5*33.6mm |
保修 | 5年质保 |
开关状态监测模块的引脚说明
Vs+ | 电源正 |
GND | 电源负 |
PE | 大地 |
485+ | RS485+ |
485- | RS485- |
DI.COM | 数字量信号输入公共端 |
DI0~7 | 数字量信号输入端 |
DO.COM | 数字量信号输出公共端 |
0~7 | 数字量信号常开输出端 |
