- 品牌/商标：FUWO
- 企业类型：制造商
- 新旧程度：全新
- 产品型号：FW-129B/TV
1.单透镜偏心检测
2.胶合透镜偏心检测及生产
3.胶合透镜组的检测
4.镜头组机械同轴度检测
| 序 号 | 技 术 规 格 内 容 | 参数 |
| 1 | 显微物镜 | 5×、 10× |
| 2 | TV系统放大率 < | 20×～30× |
| 3 | CCD | 1/3inch黑白/600TV |
| 4 | 液晶显視器 | 8inch/600TV |
| 5 | 移动平台移动量 > | 4mm |
| 6 | 滚珠导轨移动距离 | 120mm |
| 7 | 可测透镜外圆直径 | ＜￠180mm |
| 8 | 自锁三爪盘工作直径 | 7～￠55mm |
| 9 | 有效测量焦距 | ＞13～1000mm |
| 10 | 读数分划板分辨（10×物镜/H=120時） | 20″ |
| 11 | 光源 | 绿色LED DC5V/20mA |
| 12 | 电源 | AC220V ±10% 50/60 HZ |
| 13 | 外形尺寸（W×D×H） | 240×180×500mm |
注：实际规格如有变化，恕不事先通知。

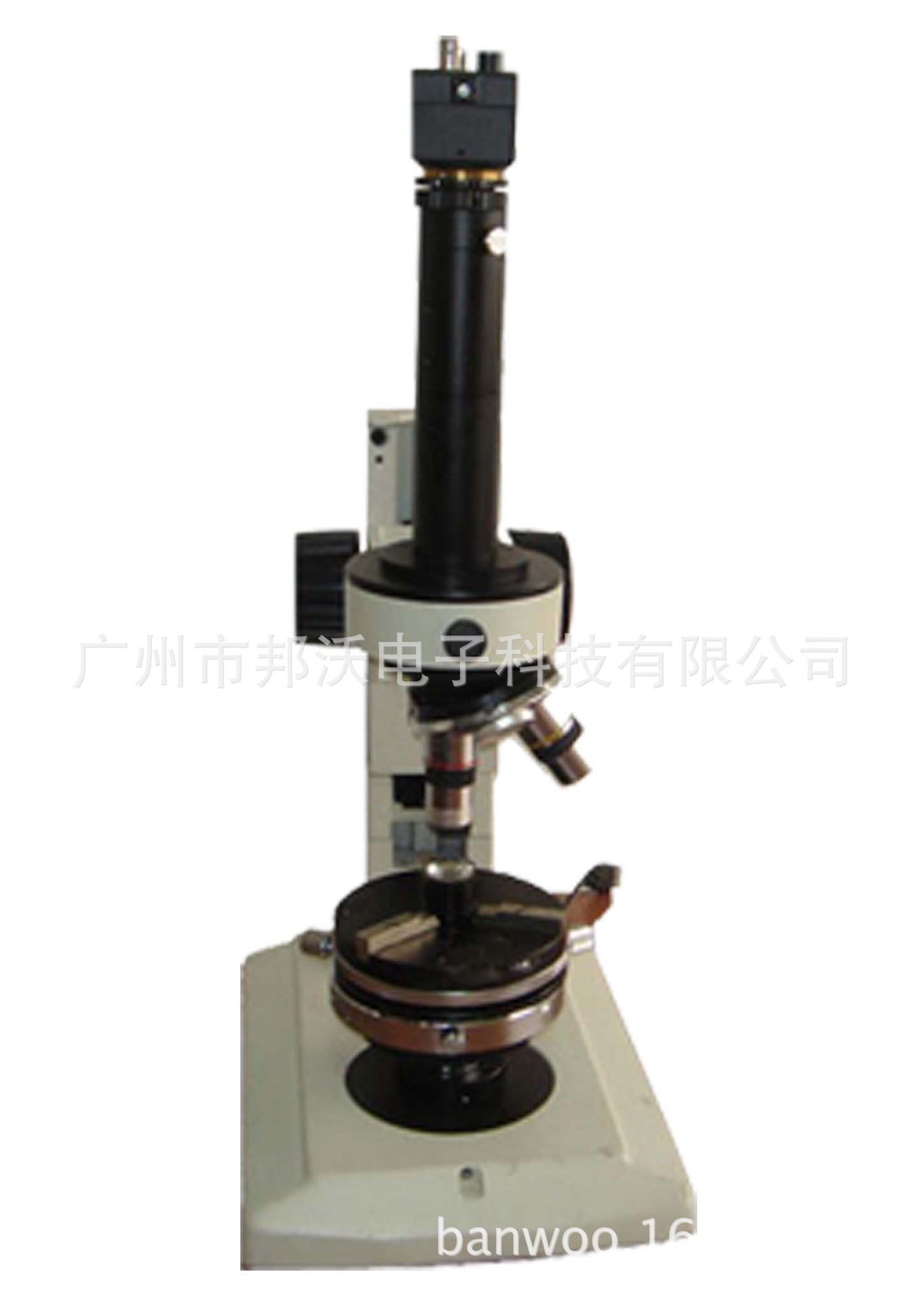

透射式偏心检查仪其原理是观察十字分划板通过固定物镜组和被测透镜成的像，在以被透镜的外圆和定位基面为定位基准下，在专用夹具中转动被测透镜，经显微物镜放大成像在读数分划板上，经CCD 系统再放大在TV屏幕上，用二者像判定光轴与机械偏心角的大小.
1.偏心角β的计算：当被测透镜转动時，十字分划板的竖像会在读数分划板的左、右（横向）移动，十字分划板的横像会在读数分划板的上、下（竖向）移动，用橫向或竖向移动量的总格数X之半即为偏移量对应的偏心角β。
读数值分划板格值：用10×時 β=2060÷H（秒）
用5×時 β=4120÷H（秒）
式中H—是被测透镜后顶点到显微物镜头的距离称像距(mm)
举例计算总格数：例如
已知：选用H=30 选用10×物镜时图纸要求偏心角β=140″
求：被测透镜转1圈的总格数是多少？
解：H=30时的每格值：2060÷30=68.7″
1圈的总格数=140″÷（2060÷30）×2=4.08格 或：1圈的总格数=140″÷（1030÷30）=4.08格
例题若选用5×物镜時：
1圈的总格数=140″÷（4120÷30）×2=2.04格 或：1圈的总格数=140″÷（2060÷30）=2.04格
2.偏心角β测量对照表（见表二）
| 序号 | 被测透镜成像距H（mm） | 读数分划板格值（秒） | |
| 5×物镜 | 10×物镜 | ||
| 1 | 120 | 34″ | 17″ |
| 2 | 103 | 40″ | 20″ |
| 3 | 70 | 60″ | 30″ |
| 4 | 59 | 70″ | 35″ |
| 5 | 52 | 80″ | 40″ |
H推荐选用30～59mm。
1.本仪器采用的光学系统与日本的透射式偏心仪检测原理一致，部分器件可以互换；糸统成像清晰，测量数据可靠。
2.仪器光路选用CCD/TV显示观察来判读偏心角误差，放大倍率大，测量高，可监测测量偏心角误差。
3.采用自锁三爪盘专用夹具。
4.设置有导轨上、下移动指示标尺，方便设定测量像距H；
5.十字分划板上、下移动采用盘式装置，装于固定平台下边，操作方便；
6.光源采用绿色LED，照度均匀，不发热、寿命长、节能；
7.光学系统装置有防UV滤光片，对于胶合（粘合）工序用UV固化装置照射時，有利于提高CCD反应速度。
