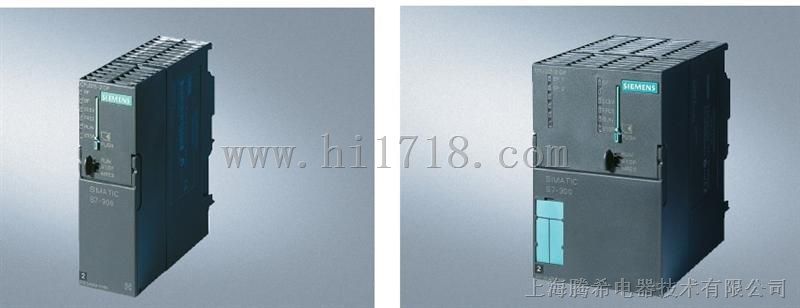

CPU317-2PN/DP

CPU317-2PN/DP          西门子CPU317-2PN/DP

 6ES7317-2EK14-0AB0

CPU 317-2 PN/DP 装配有：

微处理器;
每条二进制指令执行时间约50ns，每条浮点数运行指令约1μs。CPU 317-2 PN/DP在字指令、双字指令和32位定点数指令具有极高的处理速度。

1 MB RAM (相当于约 340 K 条语句)；
通过扩展RAM执行用户程序，可以显著提高用户程序的空间。作为程序装载存储器的微型存储卡（为 8 MB）也允许将可以项目（包括符号和注释）保存在 CPU 中。装载存储器还可用于数据归档和配方管理。

灵活的扩展能力;
多达 32 个模块，（4排结构）

MPI/DP 组合接口；
个集成的 MPI/DP 接口多能同时建立 32 个与 S7-300/400的连接或与编程器、PC 和 OP 的连接。 在这些连接中，始终分别为 PG 和 OP 各保留一个连接。
MPI 可以通过“全局数据通讯”与多32个CPU组建简单的网络。
该接口可从MPI接口重新设置为DP接口。DP 接口可用作 DP 主站或 DP 从站运行。
PROFIBUS DP 接口:
DP 接口可用作 DP 主站或 DP 从站运行。在该接口上，PROFIBUS DP从站可在等时模式下运行．全面支持 PROFIBUS DP V1 标准。这将增加 DP V1 标准从站在诊断和参数赋值能力的范围。

以太网接口；
CPU 317-2 PN/DP 的第2个内置接口是一个基于 Ethernet TCP/IP 的 PROFINET 接口。
它支持下列协议：

S7 通讯用于在 SIMATIC 控制器间交换数据

PG/OP 通讯，用于通过 STEP 7 进行编程、调试和诊断

与HMI和SCADA连接的PG/OP通讯

在PROFINET上实现开放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通讯

SIMATIC NET OPC-Server用于与其它控制器以及CPU自带的I/O设备进行通讯
