高压开关机械特性测试仪

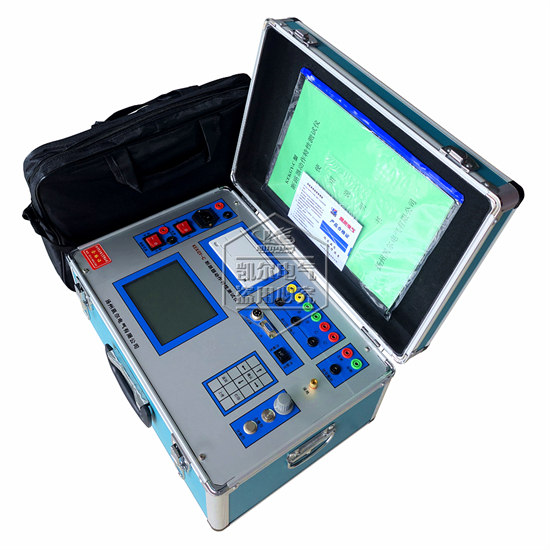

KEKGY-B型 高压开关机械特性测试仪

一、产品概述:
      随着科学技术的发展，人们对用电的性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的运行，机械特性参数是判断断路器性能的重要参数之一。
      KEKGY-B型高压开关机械特性测试仪是我公司依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
二、功能与特点：
       2.1测试功能
      （1）合（分）闸顺序            （11）刚合（分）速度
      （2）合（分）闸时间            （12）速度
      （3）三相不同期                   （13）平均速度
      （4）同相不同期                   （14）金短时间
      （5）合（分）闸时间            （15）无流时间
      （6）弹跳时间                      （16）电流波形曲线(动态)
      （7）弹跳次数                      （17）时间行程曲线(动态)
      （8）行程                             （18）速度行程曲线(动态)
      （9）程                                （19）可调电源(直流20V-270V)
    （10）弹跳幅度
       注：可调电源为开关操作电压％比试验，微机通讯接口为便于现场分析,要求微机和仪器同步使用，时间单位均为ms  速度  m/s    距离  mm
      2.2特点
     （1）以GB/T1984-2003《高压交流断路器》国内新标准依据，以DL/T846.3-2004《高压开关综合测试仪》中华人民共和国电力行业标准为参考设计研发；
     （2）适且500KV电压等级以内各种高压断路器的机械动特性测试；
     （3）可实测行程和自定义行程；
     （4）能够实现开关的单合、分、合分、合分合操作；
     （5）接线方便，操作简单，操作时合（分）动作便可得到合（分）数据，自动保存数据，提供后期查询，也可现场打印数据及运动曲线图；
     （6）采用汉字提示以人机对话的方式操作；
     （7）数据准确，干扰，体积小，重量轻，美观大方；
     （8）机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置及测试数据；
     （9）机内带有保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器设备和高压开关测试仪；
    （10）能自动判别操作类型（合闸或分闸操作）并汉字提示；
    （11）开关的动作控制分内部控制（本机发出合分闸命令），外部控制（外部控制对线圈通电）和手动合分，手动合分时无线圈带电信 号；
    （12）能动态为您分析出断路器每一运动点的时间、行程、速度之间的关系；
    （13）可为您配置笔记本电脑及仪器上传软件，实现网上查阅和办公室打印。
三、技术指标
      （1）环境组别：属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器（即可在室外使用）。
      （2）型式：便携式
      （3）包装：铝合金
      （4）尺寸与重量：
               主机：440×300×150(mm)       5kg            附件：440×300× 80(mm)
      （5）工作电源：AC220V ±10％         频率：50Hz ±5％
      （6）环境温度-10°C~40°C                 相对湿度≤85％
      （7）缘电阻≤2MΩ
      （8）介电强度：电源进线对机壳能承受1.5KV1分钟的耐压测试。
       （9）时间测试范围：1~999.9ms         分辩率：0.1ms
     （10）速度测试范围：15m/s                分辩率：0.1m/s
    （11）行程测试范围：1~750 mm         分辩率：0.1mm
