- 使用范围：教学
【产品介绍】
BDP300是全新一代工业级机器视觉、自动化应用开发平台，拥有完整的机器视觉及工业自动化功能。在设计上充分考虑客户使用的便捷性，尺寸小、配件高质量、功能精准全面。旨在为客户提供全面、便捷、真实的工业级应用体验。根据教学、科研及项目的不同需求，可进行不同类型的应用及研究。
－工程项目测试
－教学及科研
－工业应用
工程项目测试
BDP300是完整、真实可靠的工业级设备，配套有完整的视觉系统-工业相机、镜头、光源、视觉软件。充分考虑到不同工程项目的特性，采用通用型载具托盘设计,各类工件均可以通过托盘承载。在BDP300上可进行以下项目测试：
| 视觉检测 | 自动化控制 |
|---|---|
| 尺寸测量 | 上料、检测、下料逻辑控制应用 |
| 颜色检测 | 步进、伺服运动控制应用 |
| 缺陷检测 | HMI、嵌入式组态软件控制应用 |
| OCR |
教学及科研
BDP300平台上可进行机器视觉、自动化控制、机械设计等方向的教学及科研工作，有助于科研成果产出。其包含以下技术教学点：
| 丰富的相机接口 | 双轨道环形流水线的控制应用 |
| OpenCV、Matlab算法开发 | PC与PLC串行通信 |
| 图像处理软件的应用 | PLC与HMI的RS422通讯 |
| PLC、HMI、MCGS嵌入式组态软件组合控制应用 |
【组成及功能】
BDP300平台由自动化控制系统、视觉系统两部分组成。
1. 自动化控制系统
| 系统组成 | 系统功能 |
|---|---|
| 双皮带环形流水线 | 上料、检测、出料工位用于逻辑控制 |
| 通用型载具托盘 | 可以设置检测或装配工位、工位停留时间可调 |
| 独立模块机台 | 循环运动、可以重复验证 |
| 双侧导向装置 | 实时状态可视化显示 |
| 灵活的相机、光源安装 | 报警信息显示 |
| 暗室视觉检测工站 | 便捷的参数设置 |
| 多工位传感器 | 设备运行状态监视 |
| HMI&PLC控制系统 | 报警记录追溯 |
| 可扩展现场总线，实现多台分布式布局 |
2. 视觉系统
| 系统组成 | 系统功能 |
|---|---|
| 工业数字相机 | 在线/离线视觉检测 |
| 工业镜头 | 4大功能（OCR、尺寸测量、颜色检测、缺陷检测）基本覆盖所有工业检测方向 |
| 工业LED光源 | 检测结果实时显示 |
| 光源控制器 | 检测结果输出(I/0、RS232、TCP/IP) |
| 工业视觉控制器 | 数据统计 |
| 相机SDK的二次开发 |
【配套资源】
－MVIPS 软件

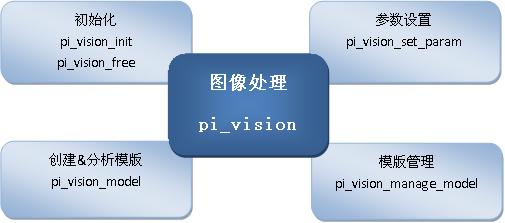

－视觉软件开发包
－使用手册
－培训资料
－技术文档
－开发例程源码
【扩展应用】

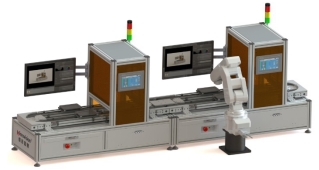

多机联动 – 您迈向工业4.0的阶梯
选配功能
MV-BDP300的结构设计独立、模块化，通过双向导向机构的组合，可轻松进行多机联动组合，很容易就能实现柔性生产线的功能。进一步，配合机器人等其他设备实现更复杂的功能*，向工业4.0进行迈进。
* 维视图像具有成熟的工业4.0方案及设备，可方便进行配套。
双视觉系统
选配功能

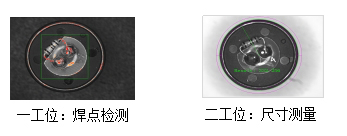

在现代的自动化生产检测系统中，往往会需要进行多工位、多内容的检测。MV-BDP300独特的双皮带设计，不仅可以形成环形流水线，还可配合双工位视觉系统进行双相机检测。
特别设计的安装机构，可以同时安装两套视觉系统。
多工位检测的意义：
1.单个工位光学系统无法满足要求；
2.单个工位相机分辨率无法满足要求；
3.保证不同检测要求都能实现。
