产品名称：节能灯寿命检测仪

目   录

一、  ………………………………………………………  概述

二、　………………………………………　使用前的注意事项

三、　……………………………………………　一般操作说明

四、　…………………………………………………　连接电脑

五、　…………………………………………　故障及处理方法

六、　…………………………………………　仪器的成套保修

一、概述

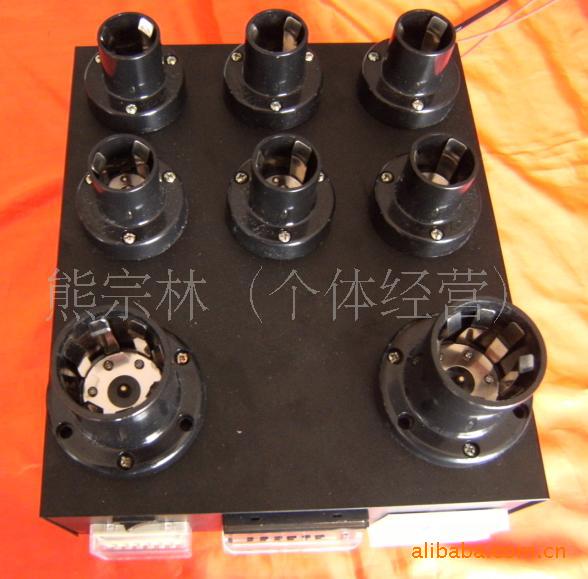

1.1  10路节能灯寿命/参数测试仪是以微处理器技术为基础的自动测试施加电压V、220V标准电压下的有效功率W、点亮时间总和H、开关次数总和times（显示数乘10） ，该仪器将实用的功能、良好的性能以及简便的操作融为一体。可广泛的用于节能灯生产工厂、实验室等各类用户对节能灯的可靠性、使用寿命、等参数进行测试。

1.2 本仪器采用先进的测量原理和测量技术，可以长时间进行的测量而无需专门调校。自带长时间断电保存功能,在测试过程中遇到短时间或者长时间的停电、测试数据均能自动保存,上电自动继续运行测试。

1.3  本仪器外观美观、大方、素雅，测量时的各种状态和参数均可以在面板显示器上直接读出而不会发生混淆。

二、使用前的注意事项

2.1  检查电源电压：10路节能灯寿命/参数测试仪由电压220V±10%、频率50HZ的交流电源供电（如果对电源有其他特殊要求可以和本厂联系）。

     警告：为避免雷击，请将交流电源良好接地。

           为避免人员伤害,请不要拆卸面盖板。

2.2   操作环境

2.2.1  10路节能灯寿命/参数测试仪可以正常工作的温度范围是-10℃到+40℃，相对湿度为0%-90%范围内，如果超出此范围可能会使仪器发生测量不准确乃至出现故障。

2.2.2  不要将仪器放置在有强磁场或强电场的环境中进行测量，因为测量的结果可能会受到影响而失去度。

2.3  仪器的安装和操作

     请将仪器放置在通风良好、无腐蚀性气体、无粉尘无水滴及湿气、无强电磁杂讯干扰的工作场所，以避免仪器损坏。

2.4   仪器的测量灯座和输出端子应保持清洁，以保证与测量灯具之间接触良好。

三、  一般操作说明

3.1 仪器前面板介绍

3.2   仪器后面板介绍

3.3  使用方法

3.3.1   插入电源插头，将电源开关打开，（电源开关和调压器旋钮位于仪器的后面板）显示窗口应数字全亮。

3.3.2  将时间累计显示窗口T和开关次数累计显示窗口C清0：

      按MODE设定键选择计时器窗口T1-T10、或者计数器C1-C10按RM读存键读出该项参数、按UP加键或者DOWN减键修改该项数字为0。按照此方法可以逐一将T--1、T--10、C--1、C--10显示窗口读数清0。

3.3.3 设置点亮时间和关闭时间：

在测试状态下按UP加键或者DOWN减键选择F--1、然后按R/M读出/存入键读出当时导通时间（单位为秒）按UP加键或者DOWN减键可以修改点亮时间，选择F—2用同样的方法修改熄灭时间。

3.3.4 设定判定功率W：

在测试状态下按UP加键或者DOWN减键选择F--3，然后按R/M读出存入键可以修改判定功率。例：F--3设定为3，则小于3瓦视为无负载，或者判断为节能灯可能损坏等，计数器和计时器将不对该灯的点亮时间和开关次数累计。

3.5 调节测试电压：

根据节能灯测试电压要求，调节仪器后面板电压调整旋钮，选择合适测试电压。

 3.6 上灯测试、查看每个灯的有效功率：

在测试状态下按UP加键或者DOWN减键选择P-1到P-10，V/W显示窗口则显示1灯到10灯的有效功率，P-1为个灯，依次类推。

注：检查有效功率时测试电压必须调整到220V，否则读数误差增大。

四、 连接电脑，安装软件

 4.1将配带的通讯连接线，一头3针接口连接本机的通讯接口，另外一头连接电脑主机背后的232串行接口，并锁紧螺丝。

 4.2  将配送的CD光盘放进电脑光驱。双击打开“TCC红”文件，打开仪器通讯软件界面。

 4.3  打开测试仪电源，单击通讯软件界面左边“联机”按钮，即可与测试仪进行同步连接，显示区域有数码显示表示连接成功。可以实时监控测试数据，并打印当前页面。退出时可单击右边退出按纽关闭通讯。

五、  一般故障及处理方法

5.1  无显示：————检查电源插头是否插好，电源开关是否在ON位置。

5.2  数字显示正常：但测试灯不亮————（1）首先确定节能灯本身有无故障。（2）检查灯座顶针有无弹回。（3）打开顶盖板检查电路板上对应的1A保险管有无烧断。

5.3  按键操作失控，或者数字显示无变化：————原因为CPU受到较强电信号干扰，程序保护终止。解决方法：关闭电源开关10秒钟后，重新开机，即可修复。

5.4  连接电脑不成功：——————串口线是否接触良好、电脑串行通讯口本身是否正常、软件运行有无错误提示、解决方法：可以换一台确定串行口正常的电脑进行测试，这样比较容易判断和检查问题所在。

六、仪器的保修

 6.1  保修期：自用户购买仪器之日起，保修期为1年。保修期内，由于使用者操作不当而损坏仪器的，维修费用由用户承担。

6.2  仪器由本公司终生负责维修。
