| 型号 | ABS-CTB-6 | 品牌 | 奥博森 |
| 外形尺寸 | 48*48*90(单绕组) 144*89*73(3-6绕组)（mm） |
奥博森生产和销售ABS-CTB-6电流互感器过电压保护器ABS-CTB-6电流互感器二次过电压保护器
设计院上图制造销售湖南奥博森电子电器有限公司位于醴陵市,隶属湖南株洲,位于醴陵东方男科医院旁湖南醴陵奥博森电子电器有限公司具有多年的生产经验与雄厚的技术实力。公司愿以高品质的产品，合理的价格以及超值的售后服务，热情真诚地与新老客户真诚合作，共同发展。【联系电.话：0731-23682218 0731-23682318】询价传.真：【0731-23682999】制造销售醴陵市奥博森电子电器有限公司地.址：湖南省醴陵市泉湖路与立三路交汇处,邮.编：412200欢迎广大客户来函咨询说明书,产品安装及接线图,产品图片。欢迎广大客户来函询问产品价格—-传.真报价！制造销售。
您在为买不到优质产品ABS-CTB-6电流互感器过电压保护器烦恼吗？奥博森是个不错的选择！欢迎您与我联系。
醴陵市奥博森电子电器有限公司
联系人：肖小姐
询价电话：0731-23682218
询价传真：0731-23682999
一、用途：
电流互感器保护器广泛应用于电力系统中，用于室内高压开关柜内电流互感器、户外电流互感器、箱式变电站内电流互感器等各种安装电流互感器的场所。
保护器应用于CT侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。
二、概述：
电流互感器（CT）在电力系统中，广泛应用于测量与控制。正常工作时，互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路，或绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及工作人员的生命安全。
使用互感器过电压保护器就能够有效的防止因电流互感器二次开路引起的事故。
三、技术指标：
1、正常漏电流IL20V：≤5μA
2、导通电压Uc：150±10%
3、导通时间Ts：50ms≤Ts≤250ms
4、遥信继电器接点容量：AC220V/5A DC240V/2A
5、保护继电器接点容量：AC250V/12A
6、使用的CT规格:二次侧峰值大于150V
7、外形尺寸：48*48*90(单绕组) 144*89*73(3-6绕组)
8、安装方式：导轨式安装
四、主要功能：
1、正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。
2、当A（或B,C），N两端电压超过150V±10%时CTB-1短接A（或B,C），N。
3、继电器的接点容量大于6A。所以故障时，能使CT二次侧可靠短路。
4、继电器接点具有保持功能，按压“复位”按钮，才能解除保护。
5、在任何时候按下工作开关按钮，装置内部的保护继电器动作，发光二极管点亮。
6、装置提供一对常开接点COM、NO和一对常闭接点COM、NC，其中COM为公共端，接点容量5A220VAC。可接各种声光报警器或提供给综合保护装置使信息远传。当保护动作时，常开闭合，常闭打开。
五、安装使用：

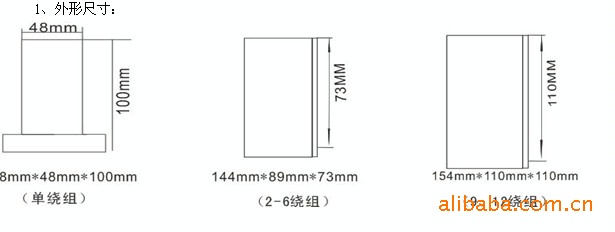

1、外形尺寸：
2、使用方法
1、把CTB70X的A(或B,C),N端子并接到CT二次侧（图1）。
2、如有需要，把COM和NC或NO连接到其他装置上。
3、若保护动作，则面板上指示灯亮。
4、故障解除后，按压面板上“复位”按钮，指示灯灭，故障消失。
5、若是在断电情况下排除故障，则不需操作。掉电后装置自动复位。
奥博森为您提供超值的售后服务
1、在供货周期内，保证将产品及时运送至客户方。
2、我公司义务向用户提供产品技术咨询，解决用户安装使用过程中遇到的问题，并根据客户的要求生产特型产品。
3、我公司产品半年包换，一年保修，终生维修。超过保修期的产品，提供服务，仅收取更换电气元件的材料费用。
4、因我公司产品质量问题而造成损失，我公司将根据具体情况给予一定的赔偿。
奥博森是可信赖的电器公司，公司服务响应时间为48小时，欢迎您随时致电咨询！
