仪器简介：
配处理软件，应用“处至拾取”技术自动读取并计算波速，绘制地质波速柱状图，自动计算等效波速。整套仪器操作简单，半小时即可学会操作并处理资料。
技术指标：
1.通道数：1至3道可选 2.采样间隔：0.03ms-10ms
3.采样点数：512-16384 4.各道时间一致性：≤1个采样间隔
5.各道振幅一致性：＜3﹪ 6.频率范围：1-1000Hz
7.前放增益：18-60dB（各道独立可调）
8.A/D转换:14位
9.输入阻抗：≤10kΩ 10.触发方式：脉冲、通断；
11.延时；0-8000ms可选 12.适用环境：-20℃40℃
13.电源：12V蓄电池，充电器输入电压220V±10﹪
13.功耗:约3.6W
14.重量：约6kg 15.尺寸：46cm(L)×25CM(W)×29cm(H)
系统配置：
1.主机 2.井中贴壁式探头 3.连接电缆 4.信号电缆
5.触发电缆 6.触发检波器 7.笔记本电脑（可选件）
方法原理：
在地面敲击震板，向地下作用一冲击力后，沿井壁地层就有P波和S波向下传播，P波和S波传播到检波器位置时，检波器就可以把P波和S波的初至时间和振动波形换成电信号，由记录仪器记录下来。由相邻两点P·S波的初至时间差可计算出两点间地层的波速值。
现场测试：
把电缆匀速放至孔底，在下放过程中应注意有无迟滞现象，了解缩径情况、记住缩径位置。
测试工作开始，鼠标点击“触发”，用大锤敲击振板，察看采集到的波形，确认无误后，电缆上提1m，待电缆稳定后，继续测试。有软土夹层时应加快测试工作，避免缩径造成探头卡堵。
测试工作结束，保存文件。
成果输出：
1.读取初至时间。 2.进行斜距效正。 3.计算各深度波速。
4.人工干预波速值计算，生成波速数据文件。
5.图形输出：调入文件，调整波形至合适，将图形打印出来。
6.等效剪切波速计算：在“柱状图”程序中打开波速文件，其等效剪切波速即自动计算并显示。
7.波速分层及绘制柱状图：在“柱状图”程序中打开波速文件，进行波速分层及绘制柱状图。
贴壁式波速测井仪现场工作示意图
波速计算原理图

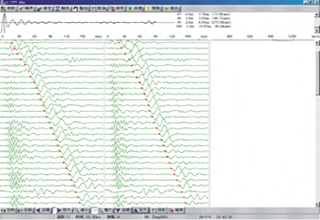

现场实测波形图（配软件，自动计算等效波速）
