USX液位测控系统

USX液位测控系统根据用户的使用形式及功能要求可各自独立的单元部分方便的配置为各具特色的组合形式，其基本配置组建单元如下：
　　 1. 传感器：
　　 1.1 管外形封装磁驱动干簧式多回路应变电阻板
　　 1.1.1 工作特性：阻性0—20KΩ 5Ω/5mm 　0.5级
　　 1.1.2 测量范围：0—20m//5mm
　　 1.1.3 外形尺寸：L×12mm×24mm＆0.8mm(地上型 　外附传感器 　侧装式)
　　　　　　　　　 L×∮24mm＆2.0mm(地下型 内置传感器 上装式)
　　 1.1.4 适用范围：0— 20m各种介质及安装形式
　　 1.1.5 温度范围：-20℃—250℃　　-20℃—80℃（上装式）
　　 1.1.6 开路电压：DC12V(本安火花型空浮电压)
　　 1.1.7 加载电压：DC0—200mV(现场)　　 DC0—2V（远传）
　　 1.1.8 短路电流：1mA（即相当于通讯电缆路端恒流）
　　 1.1.9 主要关联附件：本体及磁浮（侧装型）磁浮（侧装型）磁浮球
　　　　　　　　　　　   及接口配件（上装型） FQ14-5T防水接插件
　　　　　　　　　　　   ∮5-6mm外屏蔽双芯信号电缆

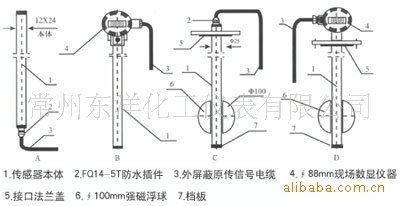

附图一：USX系统磁驱动干簧式传感器四种类安装结构示意图
　　 1.2 圆形密封装液位压差式压感驱动精密变阻应变膜片
　　 1.2.1 工作特性：阻性0—2000Ω　　压差式精密变阻运放输出1.0级
　　 1.2.2 测量范围： 0—2m//5mm　　0—20m//10mm　　2—200m//10cm
　　 1.2.3 适用范围： 各种介质及量程开放式常压池、箱、罐或其它容器
　　 1.2.4 外形尺寸： 80mm×∮78mm（传感器本体）
　　 1.2.5 温度范围：-10℃—80℃（置入型）　　-10℃—150℃（底装型）
　　 1.2.6 开路电压：DC12V (本安火花型空浮电压)
　　 1.2.7 加载电压：DC0—200mV　　 DC0—2V（运放远传）
　　 1.2.8 短路电流：1mA（即相当于通讯电缆路端恒流）
　　 1.2.9 主要关联附件： FQ14-5T防水接插件　　∮5-6mm外屏蔽双芯信号电缆

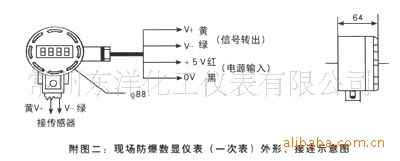

　　2. 现场防爆数显仪表（表）：

2.1 显示方式：31/2　　LED/LCD　　直读式数字显示
　　 2.2 显示功能：液位直读0.00-19.99m或百分比00.0-99.9L%召任一或切换
　　 2.3 显示：四位有效数字S±1个字　　0.5级（全程）
　　 2.4 结构形式： EX防爆外壳配套本安型电路
　　 2.5 工作电源：DC5V（由电源箱或二次仪表原传配供电源）
　　　　　　　　 DC4.8V-GN5#×4（独立使用时内置本安可充电电池组）
　　 2.6 输出信号：DC0—2V/mA（至二次仪表或微机通讯）
　　 2.7 仪表外形：ISO9002LBP12 Ex ∮88mm×64mm
　　 2.8 仪表重量：约0.6kg（包括信号输出接口组件）
　　 2.9 关联附件：信号输出电缆接口相关组件
　　　　　　　　　 四芯外屏蔽原传信号电缆（外径∮8mm-∮12mm）
　　　　　　　　　 旋转式传感器套件

　　3. 原传数字显示二次仪表：

附图三：远传数显二次仪表整体结构、连接示意图
　　 3.1 显示方式：31/2　　LED　　直读式数字显示
　　 3.2 显示功能：液位直读0.00-19.99m或百分比00.0-99.9L%任一或切换
　　 3.3 显示：四位有效数字S±1个字　0.5级（全程）
　　 3.4 设定：S±1个字　　1.0级（全程上、下限报警及输出控制）
　　 3.5 工作电源：AC220V±10%50Hz
　　 3.6 电源输出：DC5V/max100mA(配套现场数显表时远传本安电源）
　　 3.7 信号输入：DC0-2V/1mA（传感信号远传电缆至二次仪表）
　　 3.8 信号输出：DC0-2V（二次仪表信号并行接口输出）
　　 3.9 报警形式：内置式LED闪光及蜂鸣器报警（0-60db音量可调）
　　　　　　　　　 ≥上限设定时，红色LED指示灯闪亮，蜂鸣音响
　　　　　　　　　 ≤下限设定时，绿色LED指示灯闪亮，蜂鸣音响
　　 3.10 输出控制容量： AC220V/2A或DC24V/5A（常开a/常闭b）
　　 3.11 仪表外形： ISO900280mm×160mm×148mm标准机箱（盘装式）
　　 3.12 仪表重量：约0.8kg（不包括其它附件）
　　 3.13 关联附件：信号输出电缆接口相关组件
　　　　　　　　　 四芯外屏蔽原传信号电缆（外径∮6mm-∮12mm）
　　　　　　　　　 旋转式传感器套件
　　 如附图三所示远传二次仪表作为USX型系列数字显示液位测控系统中单元，其工作特性在系统配置中十分重要，对外连接应确切可靠（参见附图四），功能调节应仔细小心（参见附图五），以确保整套系统正常工作。

本安输出型精密电源箱（可直接远传配供传感器或现场数显表）：
　　 4.1 工作电源：AC220V±10% 　50Hz
　　 4.2 电源输出：DC5V/max 100mA(配套现场数显表时远传本安电源）
　　　　　　　　　 DC0-2V/mA恒流（传感器信号并形口微机通讯）
　　　　　　　　　 DC12V/24V±1%（支持DC4-20mA串形口微机通讯）

　　5. USX液位测控系统规格型号编制方式：
　　 5.1 USX液位测控系统以远传二次数显仪表与传感器组套为基本，按照体系配置及其工作性能遵循如下的规格型号编制方法：

5.2 USX液位测控系统规格型号示例：
　　 USX2-2000PAKa 规格表示：量程0-2000mm，地下型（内置传感器上装式），不配现场数显仪表（表），可提供对外控制（触点常开动闭），普通型产品。
